高中物理 第一章 运动的描述 1.4 实验：用打点计时器测速度学案 教科版必修1-教科版高一必修1物理学案VIP专享

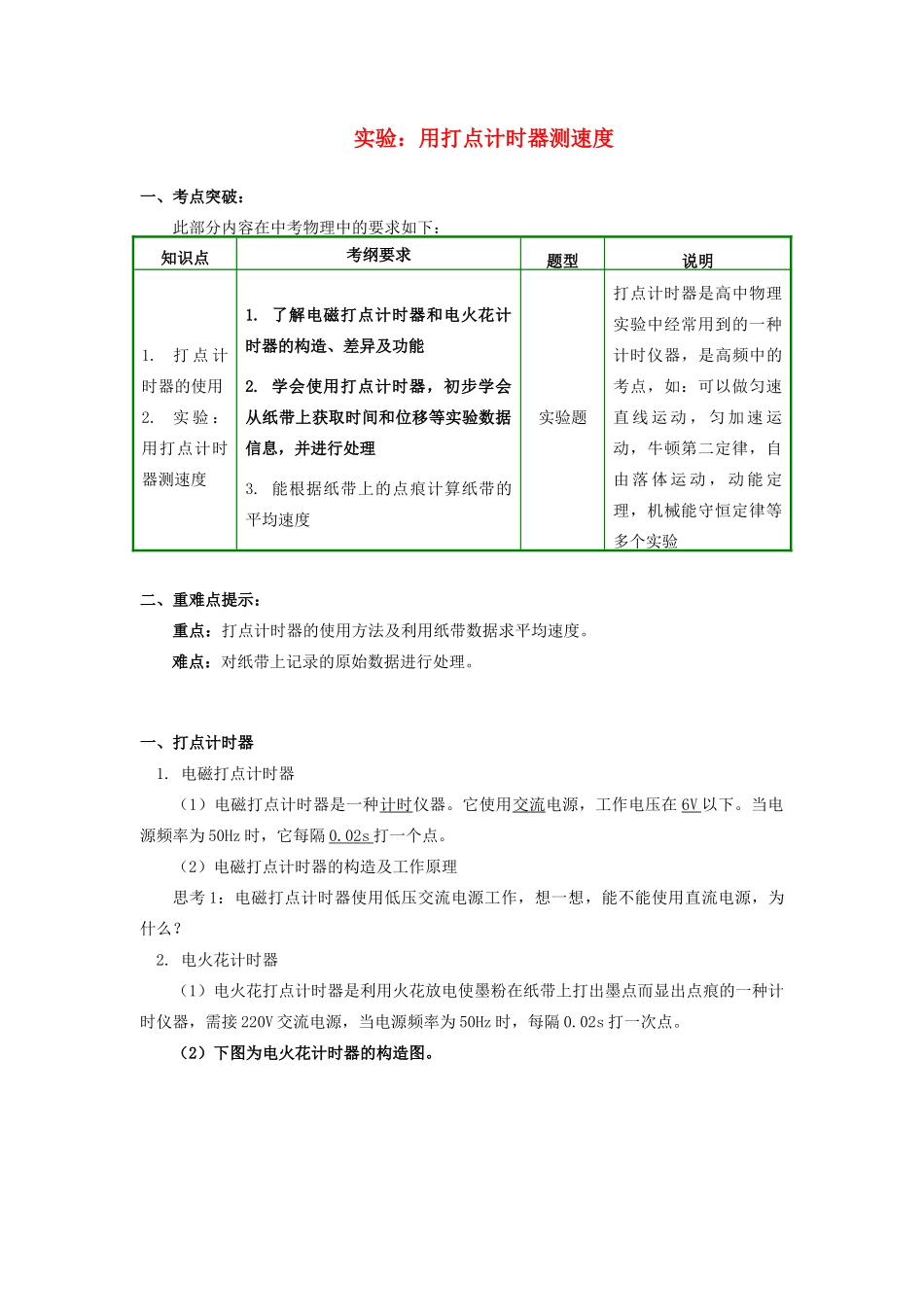

实验：用打点计时器测速度一、考点突破：此部分内容在中考物理中的要求如下：知识点考纲要求题型说明1. 打 点 计时器的使用2. 实 验 ：用打点计时器测速度1. 了解电磁打点计时器和电火花计时器的构造、差异及功能2. 学会使用打点计时器，初步学会从纸带上获取时间和位移等实验数据信息，并进行处理3. 能根据纸带上的点痕计算纸带的平均速度实验题打点计时器是高中物理实验中经常用到的一种计时仪器，是高频中的考点，如：可以做匀速直 线 运 动 ， 匀 加 速 运动，牛顿第二定律，自由 落 体 运 动 ， 动 能 定理，机械能守恒定律等多个实验二、重难点提示：重点：打点计时器的使用方法及利用纸带数据求平均速度。难点：对纸带上记录的原始数据进行处理。一、打点计时器1. 电磁打点计时器（1）电磁打点计时器是一种计时仪器。它使用交流电源，工作电压在 6V 以下。当电源频率为 50Hz 时，它每隔 0.02s 打一个点。（2）电磁打点计时器的构造及工作原理思考 1：电磁打点计时器使用低压交流电源工作，想一想，能不能使用直流电源，为什么？2. 电火花计时器（1）电火花打点计时器是利用火花放电使墨粉在纸带上打出墨点而显出点痕的一种计时仪器，需接 220V 交流电源，当电源频率为 50Hz 时，每隔 0.02s 打一次点。（2）下图为电火花计时器的构造图。A. 纸带 B. 墨粉纸盘 C. 纸盘轴 D. 放电针 E. 电源插头 F. 接线柱（3）电火花计时器是如何工作的？使用电火花计时器时，墨粉纸盘套在纸盘轴上，把纸带穿过限位孔。当接通电源、按下脉冲输出开关时，计时器发出的脉冲电流经放电针、墨粉纸盘到纸盘轴，产生电火花，于是在运动的纸带上就打出一系列点。思考 2：从原理上考虑：电火花计时器与电磁打点计时器相比，哪个更好、误差更小？电火花打点计时器比电磁打点计时器的误差小。原因是：电火花打点计时器所受的阻力远远小于电磁打点计时器。二、练习使用打点计时器测速度：1. 实验器材：电磁打点计时器（或电火花打点计时器）；纸带；复写纸片；两根导线；交流电源；刻度尺。2. 实验步骤：（1）把打点计时器固定在桌子上，纸带穿过限位孔，把复写纸片套在定位轴上，并且压在纸带上面。（2）在打点计时器的两个接线柱上分别接上导线，两根导线的另外一端分别接到低压交流电源（4～6V）的两个接线柱上。（3）打开电源开关，用手水平地牵拉纸带，纸带被打上了许多小点。（4）取下纸带，从能看得清的点...
