高中物理 第九节 测定电池的电动势和内阻预习学案 新人教版选修3-1

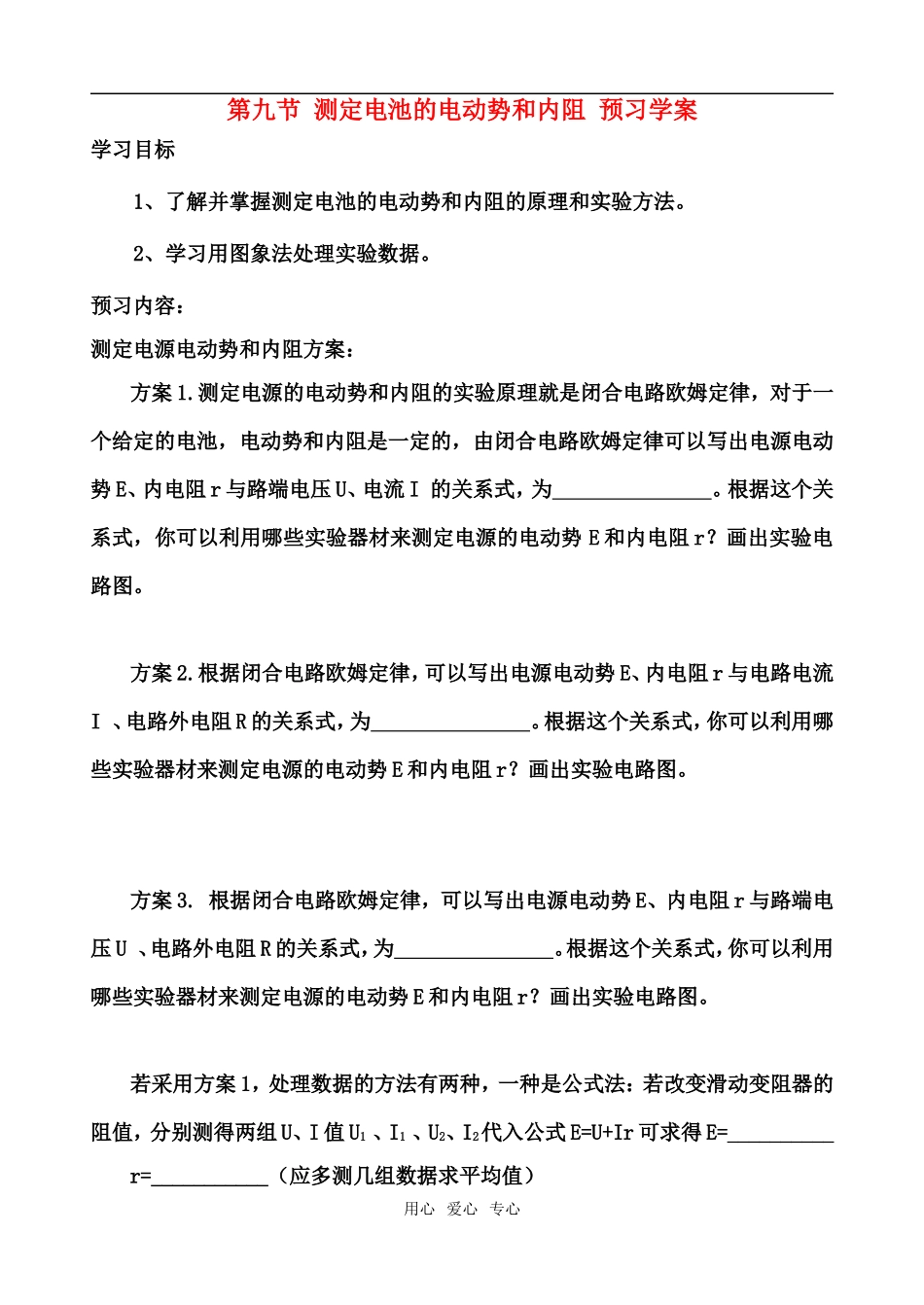

第九节 测定电池的电动势和内阻 预习学案学习目标1、了解并掌握测定电池的电动势和内阻的原理和实验方法。2、学习用图象法处理实验数据。预习内容：测定电源电动势和内阻方案：方案 1.测定电源的电动势和内阻的实验原理就是闭合电路欧姆定律，对于一个给定的电池，电动势和内阻是一定的，由闭合电路欧姆定律可以写出电源电动势 E、内电阻 r 与路端电压 U、电流 I 的关系式，为 。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势 E 和内电阻 r？画出实验电路图。方案 2.根据闭合电路欧姆定律，可以写出电源电动势 E、内电阻 r 与电路电流I 、电路外电阻 R 的关系式，为 。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势 E 和内电阻 r？画出实验电路图。方案 3. 根据闭合电路欧姆定律，可以写出电源电动势 E、内电阻 r 与路端电压 U 、电路外电阻 R 的关系式，为 。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势 E 和内电阻 r？画出实验电路图。若采用方案 1，处理数据的方法有两种，一种是公式法：若改变滑动变阻器的阻值，分别测得两组 U、I 值 U1 、I1 、U2、I2代入公式 E=U+Ir 可求得 E=__________r=___________（应多测几组数据求平均值）用心 爱心 专心另一种是图像法，即做出电源的 U-I 图像，由图像求得 E、r实验中应注意：（1）应选用内阻大一些（用过一段时间）的旧干电池，在本实验中不要把电流调得过大，每次读完示数后立即断电。（2）在画 U-I 图象时，要使较多的点落在这条直线上，或使各点均匀分布在直线的两侧。个别偏离直线太远的点可舍去不予考虑。这样，就可以使偶然误差得到部分抵消，从而提高精确度。（3）干电池内阻较小时路端电压 U 的变化也较小，这时，在画 U-I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标 I 必须从零开始）。但这时图线和横轴的交点不再是短路电流，不过直线斜率的大小照样还是电源的内电阻。巩固练习题1.在《测定电池的电动势和内电阻》的实验中，待测电池、开关和导线配合下列哪些仪器.可以达到测定目的()A.一只电流表和一只滑动变阻器 B.一只电流表和一只电压表C.一只电流表和一只电阻箱 D.一只电压表和一只电阻箱2.下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是 （ ）A．测出两组 I，U 的数据，代...
