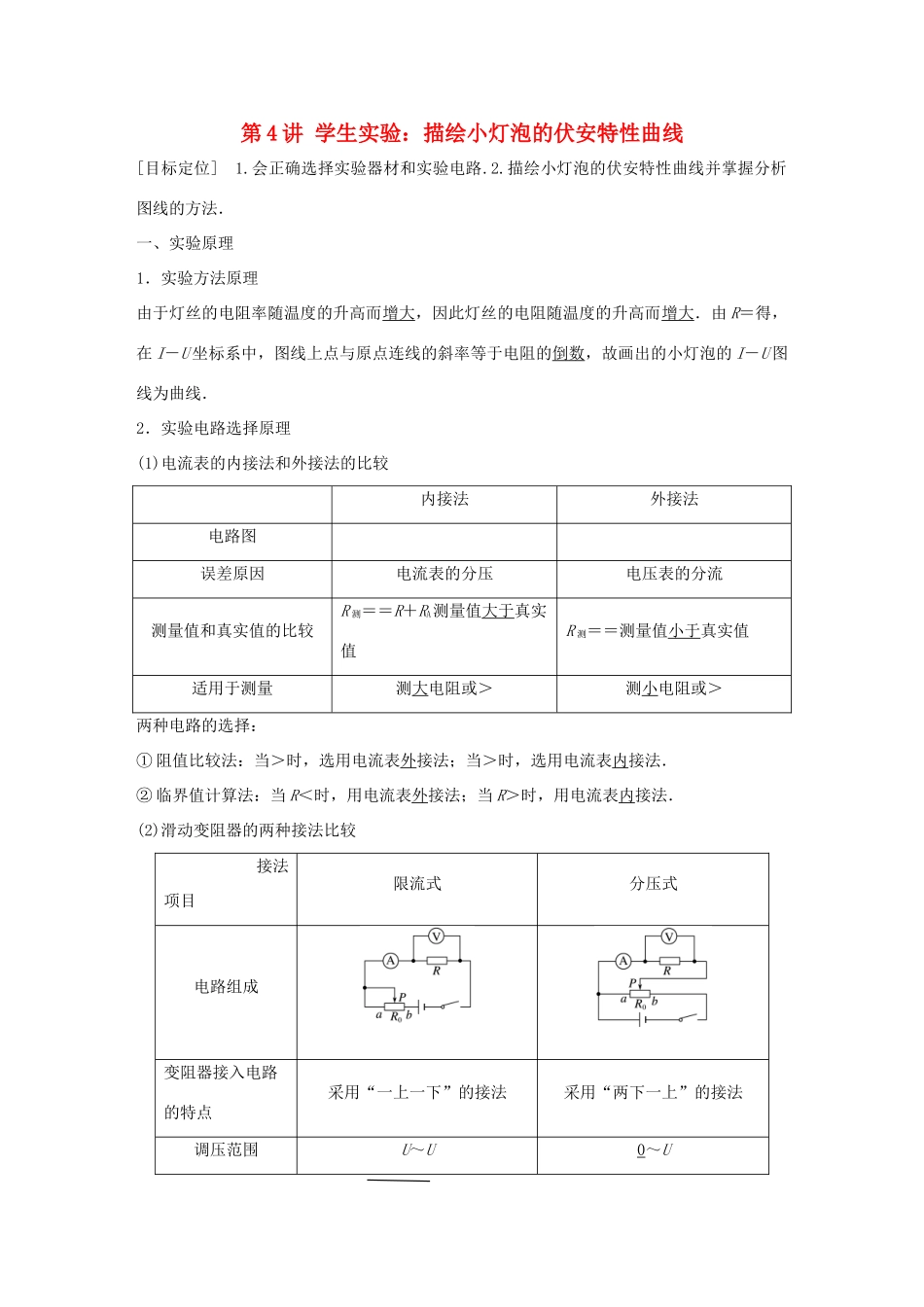

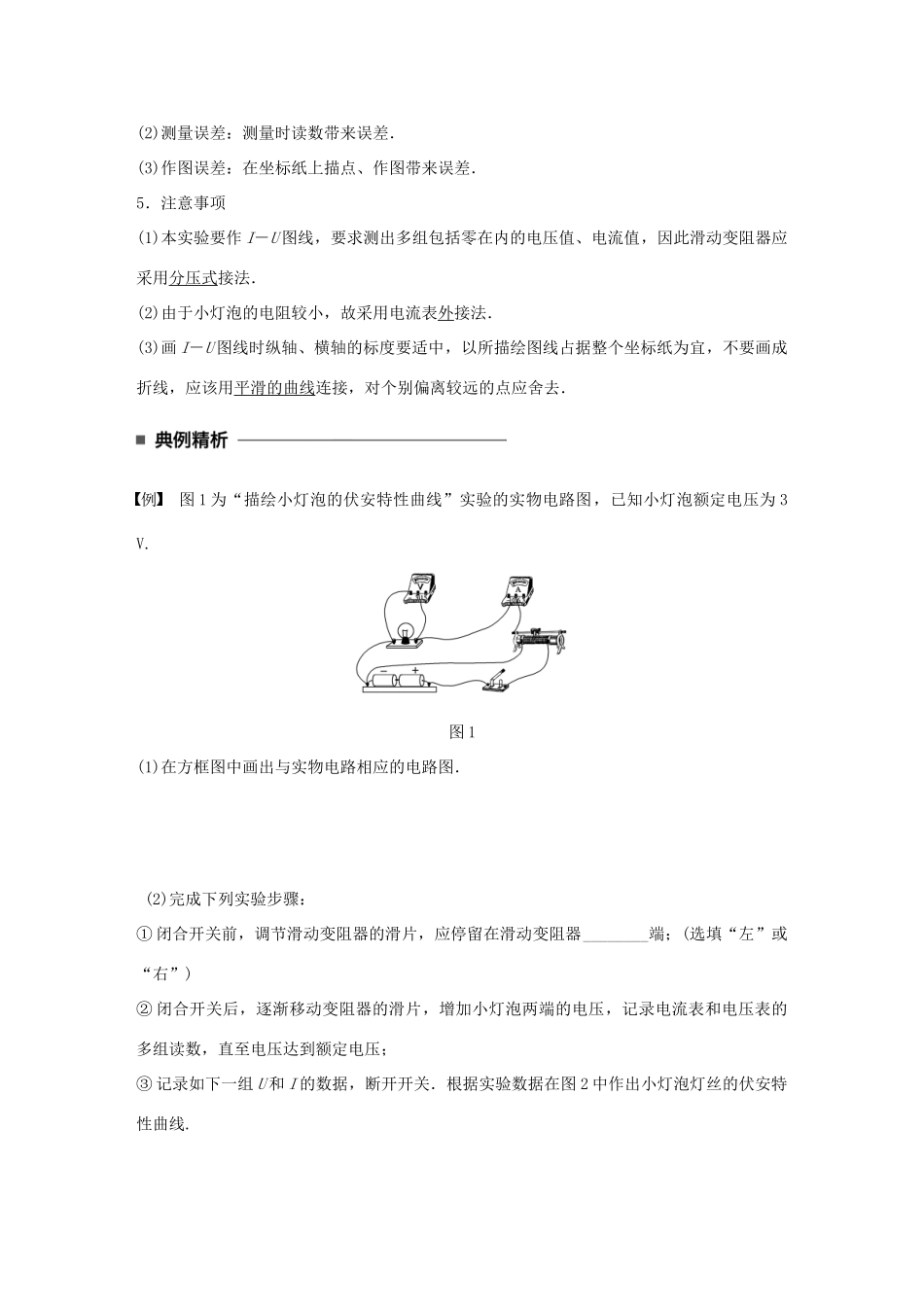

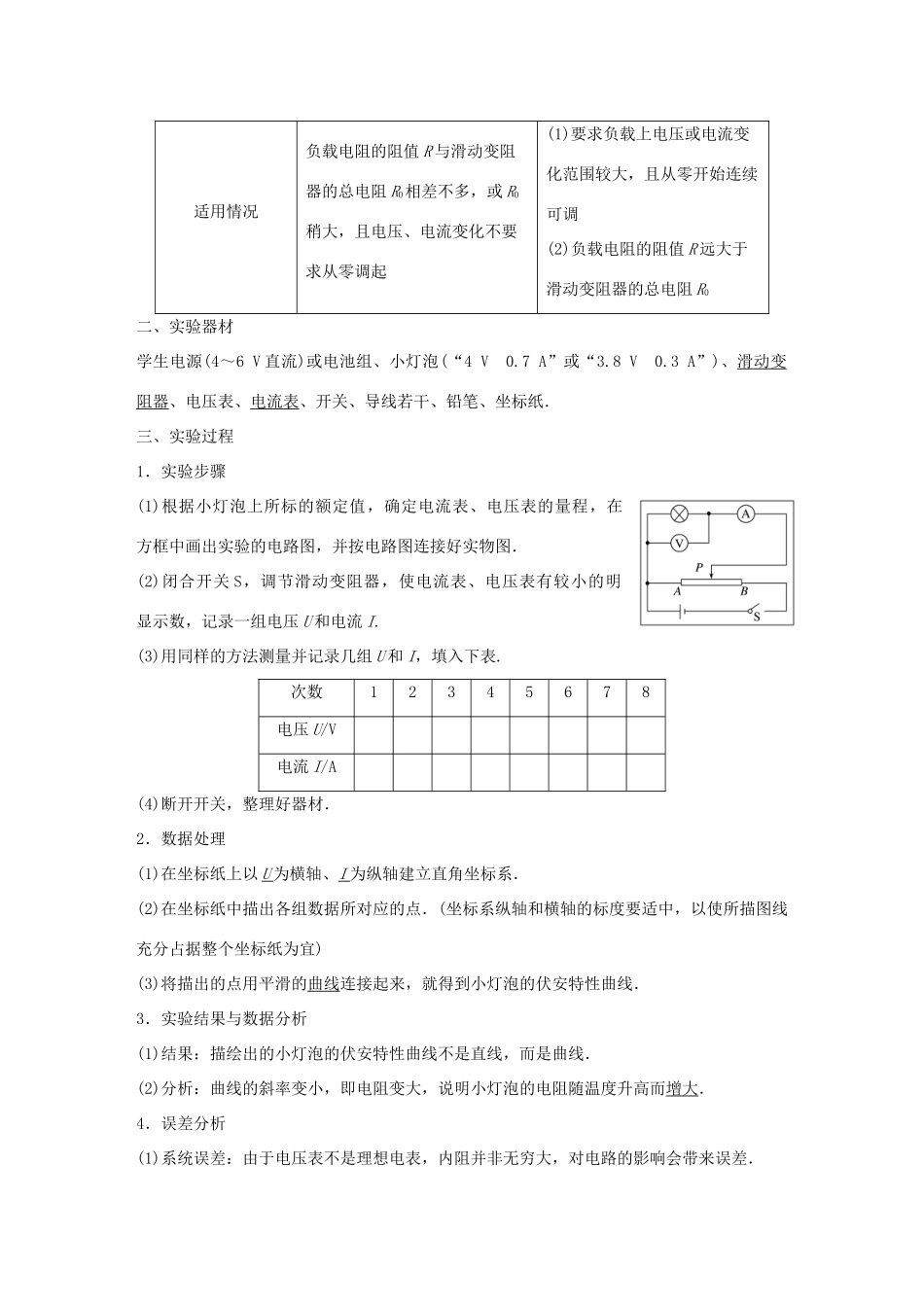

第 4 讲 学生实验:描绘小灯泡的伏安特性曲线[目标定位] 1.会正确选择实验器材和实验电路.2.描绘小灯泡的伏安特性曲线并掌握分析图线的方法.一、实验原理1.实验方法原理由于灯丝的电阻率随温度的升高而增大,因此灯丝的电阻随温度的升高而增大.由 R=得,在 I-U 坐标系中,图线上点与原点连线的斜率等于电阻的倒数,故画出的小灯泡的 I-U 图线为曲线.2.实验电路选择原理(1)电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表的分压电压表的分流测量值和真实值的比较R 测==R+RA测量值大于真实值R 测==测量值小于真实值适用于测量测大电阻或>测小电阻或>两种电路的选择:① 阻值比较法:当>时,选用电流表外接法;当>时,选用电流表内接法.② 临界值计算法:当 R<时,用电流表外接法;当 R>时,用电流表内接法.(2)滑动变阻器的两种接法比较接法项目限流式分压式电路组成变阻器接入电路的特点采用“一上一下”的接法采用“两下一上”的接法调压范围U~U0~U适用情况负载电阻的阻值 R 与滑动变阻器的总电阻 R0相差不多,或 R0稍大,且电压、电流变化不要求从零调起(1)要求负载上电压或电流变化范围较大,且从零开始连续可调(2)负载电阻的阻值 R 远大于滑动变阻器的总电阻 R0二、实验器材学生电源(4~6 V 直流)或电池组、小灯泡(“4 V 0.7 A”或“3.8 V 0.3 A”)、滑动变阻器、电压表、电流表、开关、导线若干、铅笔、坐标纸.三、实验过程1.实验步骤(1)根据小灯泡上所标的额定值,确定电流表、电压表的量程,在方框中画出实验的电路图,并按电路图连接好实物图.(2)闭合开关 S,调节滑动变阻器,使电流表、电压表有较小的明显示数,记录一组电压 U 和电流 I.(3)用同样的方法测量并记录几组 U 和 I,填入下表.次数12345678电压 U/V电流 I/A(4)断开开关,整理好器材.2.数据处理(1)在坐标纸上以 U 为横轴、I 为纵轴建立直角坐标系.(2)在坐标纸中描出各组数据所对应的点.(坐标系纵轴和横轴的标度要适中,以使所描图线充分占据整个坐标纸为宜)(3)将描出的点用平滑的曲线连接起来,就得到小灯泡的伏安特性曲线.3.实验结果与数据分析(1)结果:描绘出的小灯泡的伏安特性曲线不是直线,而是曲线.(2)分析:曲线的斜率变小,即电阻变大,说明小灯泡的电阻随温度升高而增大.4.误差分析(1)系统误差:由于电压表不是理想电表,内阻并非无穷大,对电路的影响会带来误差.(2)测量...
