提高大直径钢筋直螺纹套筒连接一次合格率VIP免费

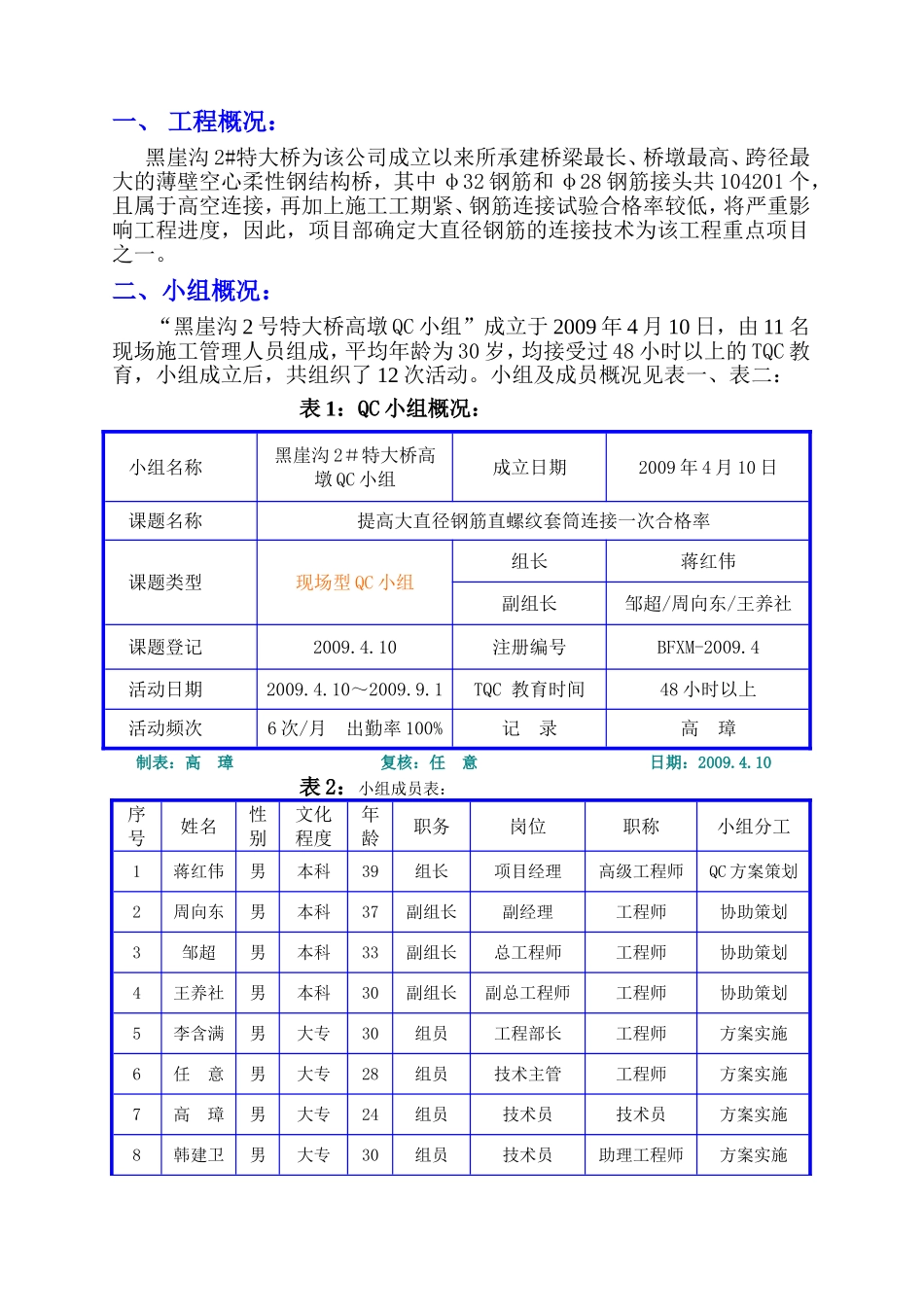

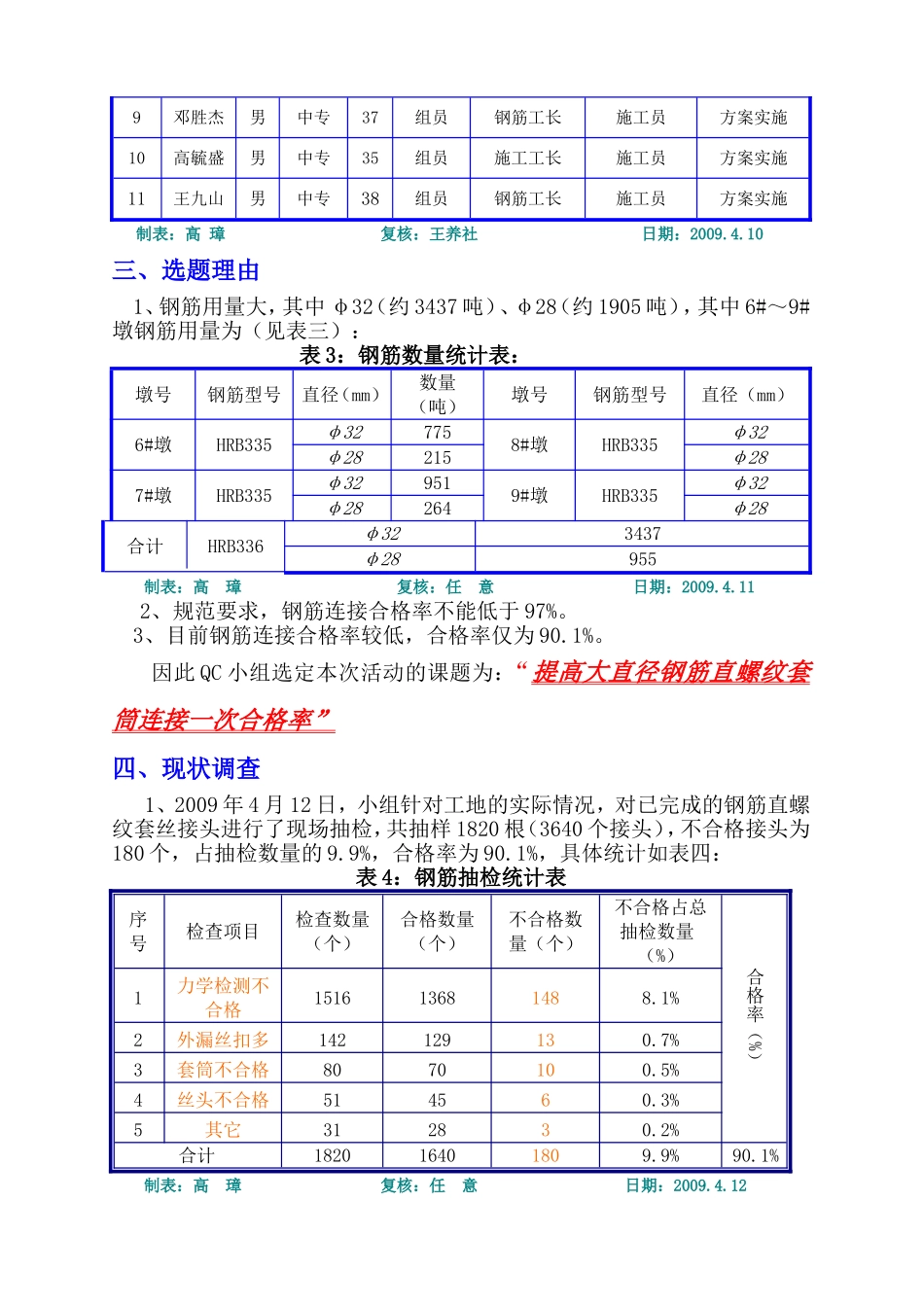

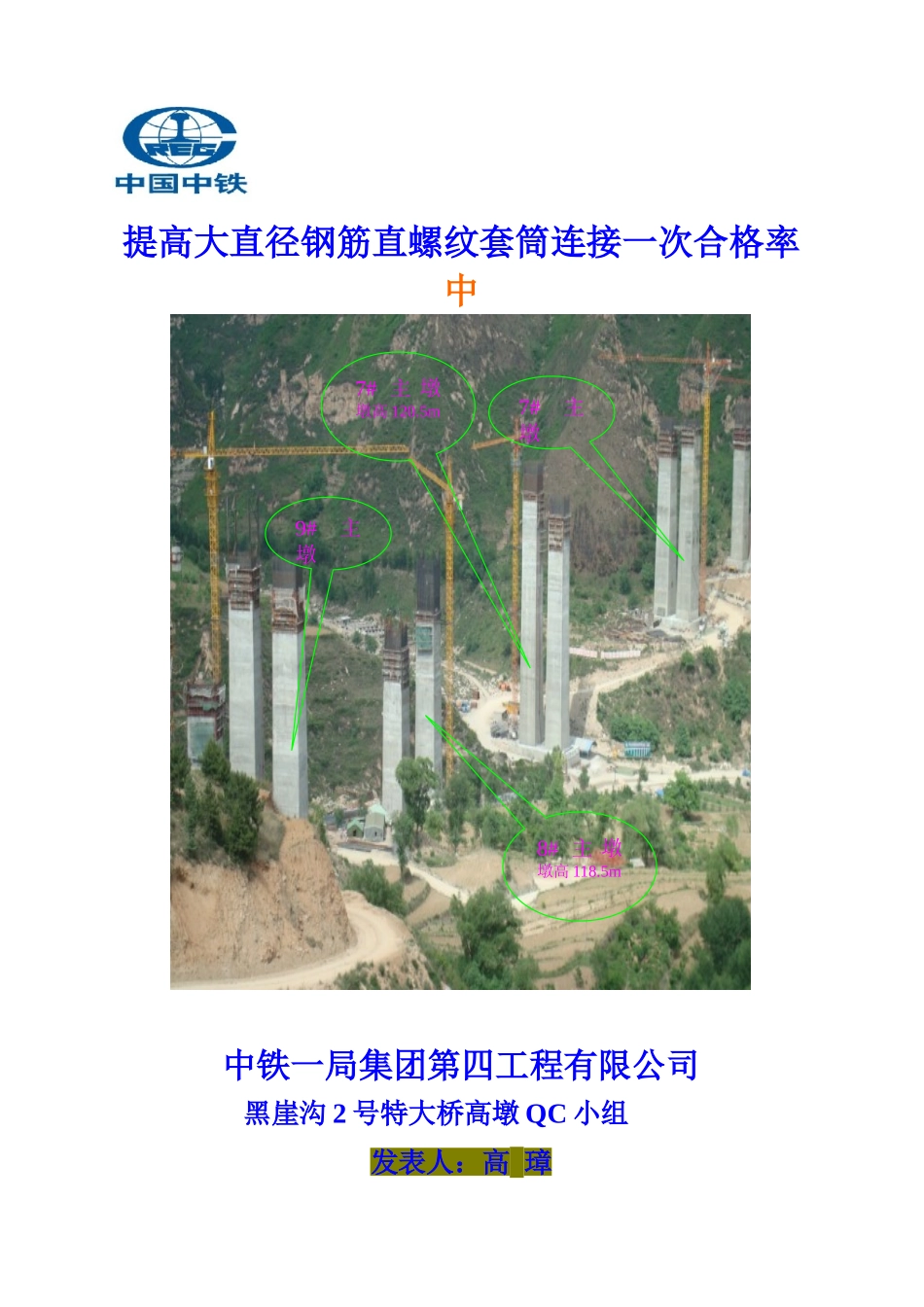

提高大直径钢筋直螺纹套筒连接一次合格率中中铁一局集团第四工程有限公司黑崖沟2号特大桥高墩QC小组发表人：高璋7#主墩墩高120.5m8#主墩墩高118.5m9#主墩7#主墩一、工程概况：黑崖沟2#特大桥为该公司成立以来所承建桥梁最长、桥墩最高、跨径最大的薄壁空心柔性钢结构桥，其中φ32钢筋和φ28钢筋接头共104201个，且属于高空连接，再加上施工工期紧、钢筋连接试验合格率较低，将严重影响工程进度，因此，项目部确定大直径钢筋的连接技术为该工程重点项目之一。二、小组概况：“黑崖沟2号特大桥高墩QC小组”成立于2009年4月10日，由11名现场施工管理人员组成，平均年龄为30岁，均接受过48小时以上的TQC教育，小组成立后，共组织了12次活动。小组及成员概况见表一、表二：表1：QC小组概况：小组名称黑崖沟2＃特大桥高墩QC小组成立日期2009年4月10日课题名称提高大直径钢筋直螺纹套筒连接一次合格率课题类型现场型QC小组组长蒋红伟副组长邹超/周向东/王养社课题登记2009.4.10注册编号BFXM-2009.4活动日期2009.4.10～2009.9.1TQC教育时间48小时以上活动频次6次/月出勤率100%记录高璋制表：高璋复核：任意日期：2009.4.10表2：小组成员表：序号姓名性别文化程度年龄职务岗位职称小组分工1蒋红伟男本科39组长项目经理高级工程师QC方案策划2周向东男本科37副组长副经理工程师协助策划3邹超男本科33副组长总工程师工程师协助策划4王养社男本科30副组长副总工程师工程师协助策划5李含满男大专30组员工程部长工程师方案实施6任意男大专28组员技术主管工程师方案实施7高璋男大专24组员技术员技术员方案实施8韩建卫男大专30组员技术员助理工程师方案实施9邓胜杰男中专37组员钢筋工长施工员方案实施10高毓盛男中专35组员施工工长施工员方案实施11王九山男中专38组员钢筋工长施工员方案实施制表：高璋复核：王养社日期：2009.4.10三、选题理由1、钢筋用量大，其中φ32（约3437吨）、φ28（约1905吨），其中6#～9#墩钢筋用量为（见表三）：表3：钢筋数量统计表：墩号钢筋型号直径（mm）数量（吨）墩号钢筋型号直径（mm）6#墩HRB335φ327758#墩HRB335φ32φ28215φ287#墩HRB335φ329519#墩HRB335φ32φ28264φ28合计HRB336φ323437φ28955制表：高璋复核：任意日期：2009.4.112、规范要求，钢筋连接合格率不能低于97%。3、目前钢筋连接合格率较低，合格率仅为90.1%。因此QC小组选定本次活动的课题为：“提高大直径钢筋直螺纹套筒连接一次合格率”四、现状调查1、2009年4月12日，小组针对工地的实际情况，对已完成的钢筋直螺纹套丝接头进行了现场抽检，共抽样1820根（3640个接头），不合格接头为180个，占抽检数量的9.9%，合格率为90.1%，具体统计如表四：表4：钢筋抽检统计表序号检查项目检查数量（个）合格数量（个）不合格数量（个）不合格占总抽检数量（%）合格率（%）1力学检测不合格151613681488.1%2外漏丝扣多142129130.7%3套筒不合格8070100.5%4丝头不合格514560.3%5其它312830.2%合计182016401809.9%90.1%制表：高璋复核：任意日期：2009.4.122、根据直螺纹套筒连接质量统计数据，进行了不合格点频率统计和绘制了不合格点频数排列图：表5：不合格点频数表序号检查项目频数频率累计频数累计频率（%）1力学检测不合格15083.315083.32外露丝扣多147.816491.13套筒不合格84.417295.64丝头不合格52.817798.35其它31.7180100制表：高璋复核：王养社日期：2009.4.12不合格点频数排列图制图：高璋时间：2009年4月12日从上图表中可以看出，力学检测不合格点频数为150个，占总检查数量的83.3%，因此，力学检测不合格是大直径钢筋直螺纹套筒连接问题的关键。五、目标设定1、目标制定：目标值：由现状的90.1%提高到98%.2、目标依据：（1）规范要求，钢筋连接合格率不能低于97%。（2）本单位一直从事大型桥梁建设，在××大桥施工中φ28的钢筋连接合格率均在97%，接近98%的目标值。（3）通过现状调查，问题的症结已经找到。因此我们只要将力学检测不合格率的问题解决，合格率就会达到：（1820-14-8-5-3）÷1820×100%=98.4%＞98%六、原因分析鱼刺图：90.1%98%七、要因确认根据因果图，小组于2009年4月10日...
