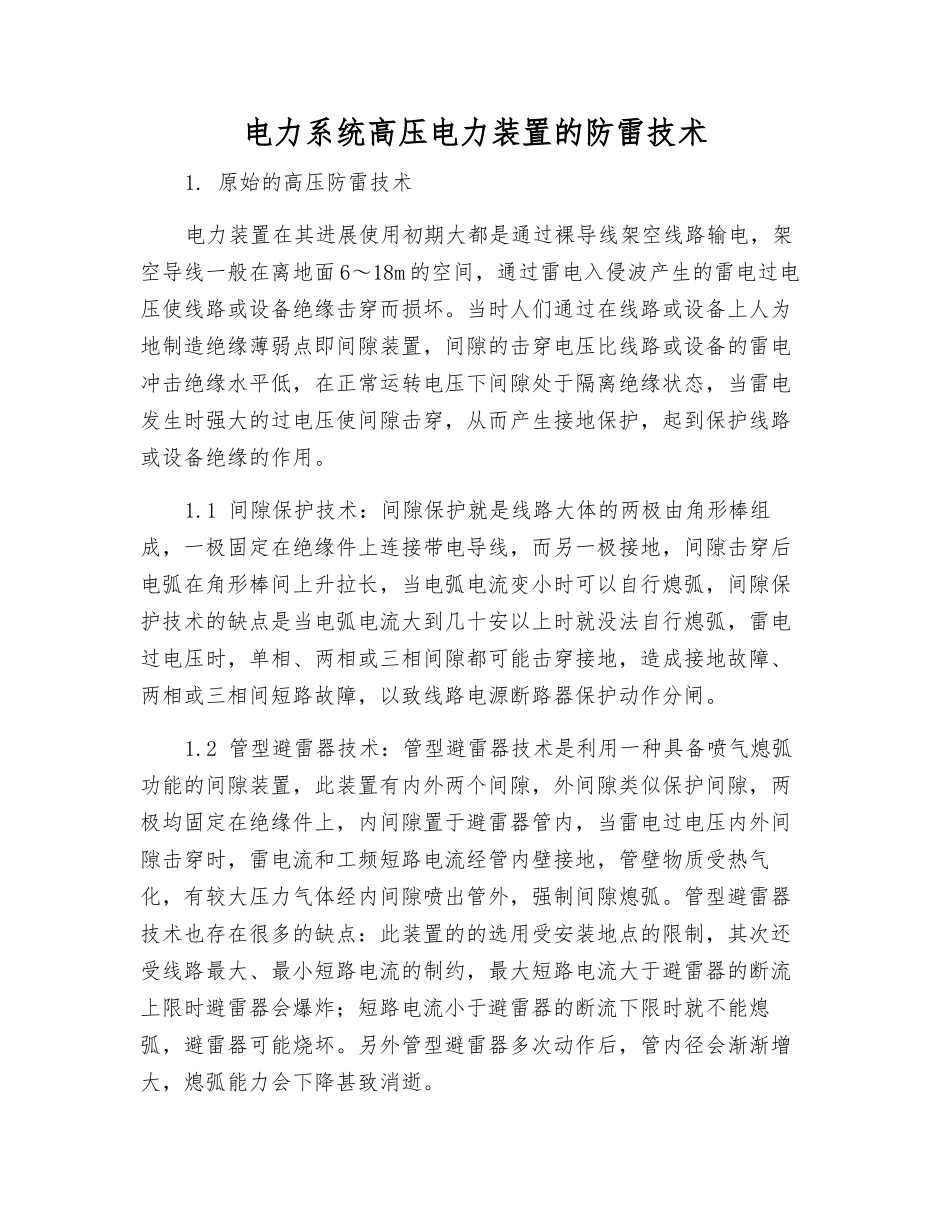

电力系统高压电力装置的防雷技术

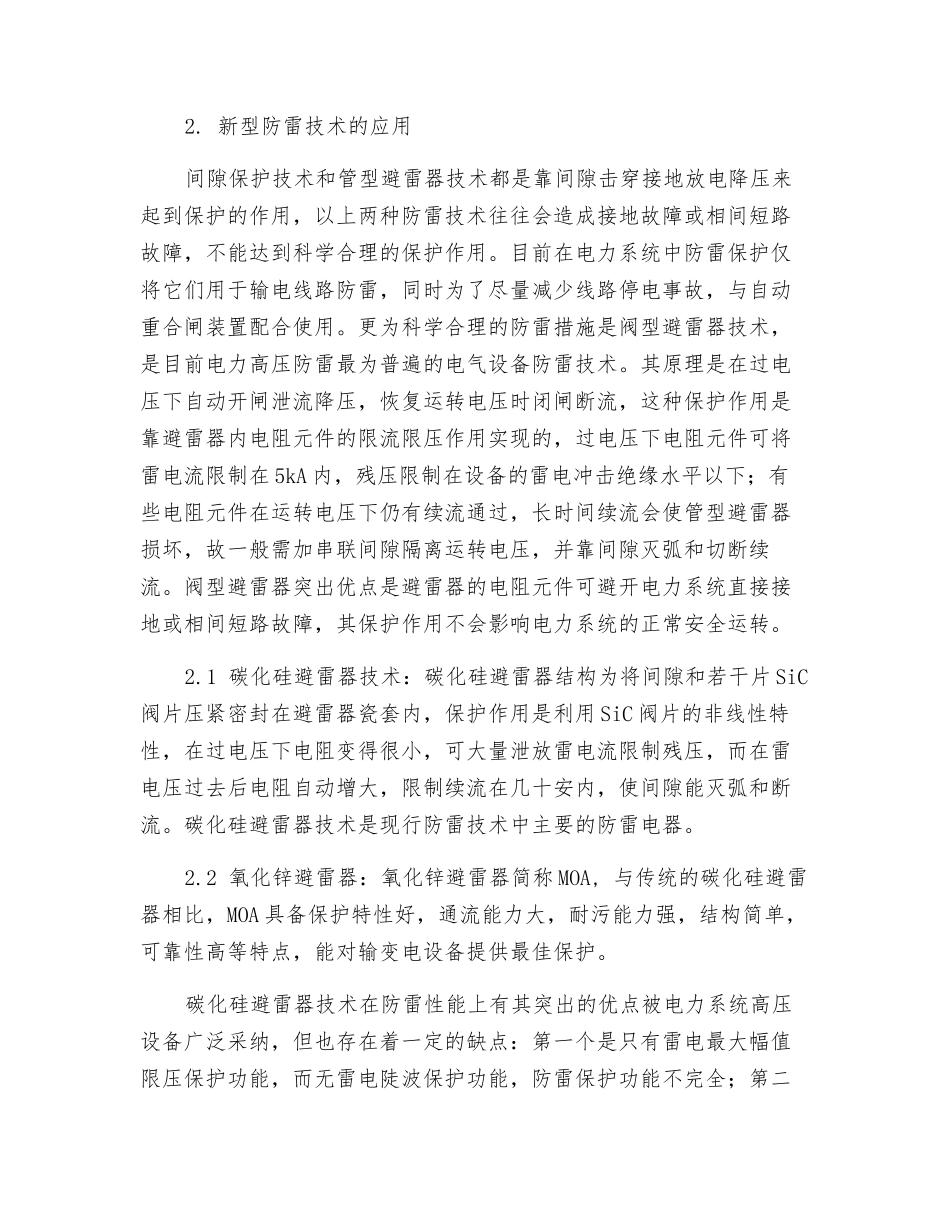

电力系统高压电力装置的防雷技术1. 原始的高压防雷技术电力装置在其进展使用初期大都是通过裸导线架空线路输电，架空导线一般在离地面 6～18m 的空间，通过雷电入侵波产生的雷电过电压使线路或设备绝缘击穿而损坏。当时人们通过在线路或设备上人为地制造绝缘薄弱点即间隙装置，间隙的击穿电压比线路或设备的雷电冲击绝缘水平低，在正常运转电压下间隙处于隔离绝缘状态，当雷电发生时强大的过电压使间隙击穿，从而产生接地保护，起到保护线路或设备绝缘的作用。1.1 间隙保护技术：间隙保护就是线路大体的两极由角形棒组成，一极固定在绝缘件上连接带电导线，而另一极接地，间隙击穿后电弧在角形棒间上升拉长，当电弧电流变小时可以自行熄弧，间隙保护技术的缺点是当电弧电流大到几十安以上时就没法自行熄弧，雷电过电压时，单相、两相或三相间隙都可能击穿接地，造成接地故障、两相或三相间短路故障，以致线路电源断路器保护动作分闸。1.2 管型避雷器技术：管型避雷器技术是利用一种具备喷气熄弧功能的间隙装置，此装置有内外两个间隙，外间隙类似保护间隙，两极均固定在绝缘件上，内间隙置于避雷器管内，当雷电过电压内外间隙击穿时，雷电流和工频短路电流经管内壁接地，管壁物质受热气化，有较大压力气体经内间隙喷出管外，强制间隙熄弧。管型避雷器技术也存在很多的缺点：此装置的的选用受安装地点的限制，其次还受线路最大、最小短路电流的制约，最大短路电流大于避雷器的断流上限时避雷器会爆炸；短路电流小于避雷器的断流下限时就不能熄弧，避雷器可能烧坏。另外管型避雷器多次动作后，管内径会渐渐增大，熄弧能力会下降甚致消逝。2. 新型防雷技术的应用间隙保护技术和管型避雷器技术都是靠间隙击穿接地放电降压来起到保护的作用，以上两种防雷技术往往会造成接地故障或相间短路故障，不能达到科学合理的保护作用。目前在电力系统中防雷保护仅将它们用于输电线路防雷，同时为了尽量减少线路停电事故，与自动重合闸装置配合使用。更为科学合理的防雷措施是阀型避雷器技术，是目前电力高压防雷最为普遍的电气设备防雷技术。其原理是在过电压下自动开闸泄流降压，恢复运转电压时闭闸断流，这种保护作用是靠避雷器内电阻元件的限流限压作用实现的，过电压下电阻元件可将雷电流限制在 5kA 内，残压限制在设备的雷电冲击绝缘水平以下；有些电阻元件在运转电压下仍有续流通过，长时间续流会使管型避雷器损坏，故一般需加串联间隙隔离运转电压...
