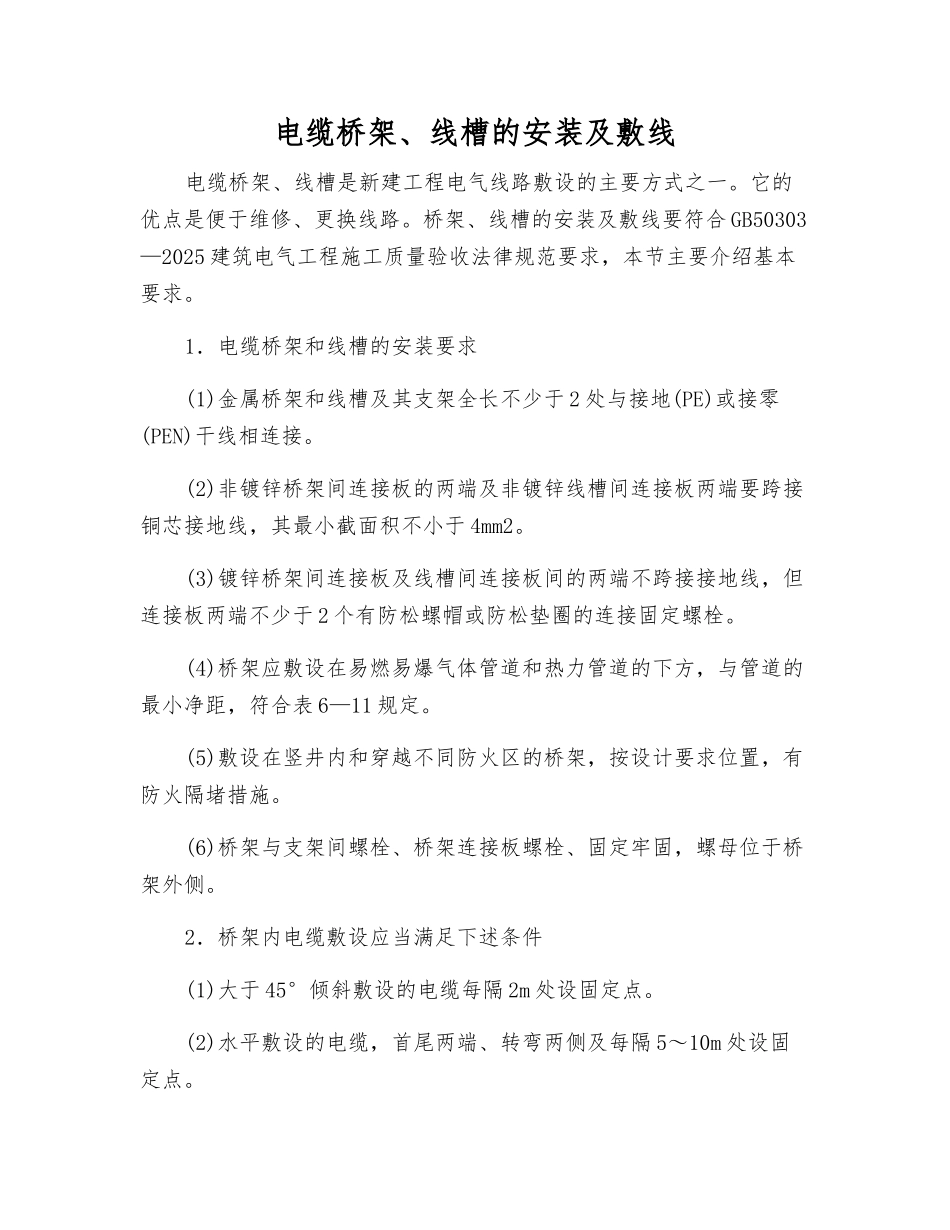

电缆桥架、线槽的安装及敷线

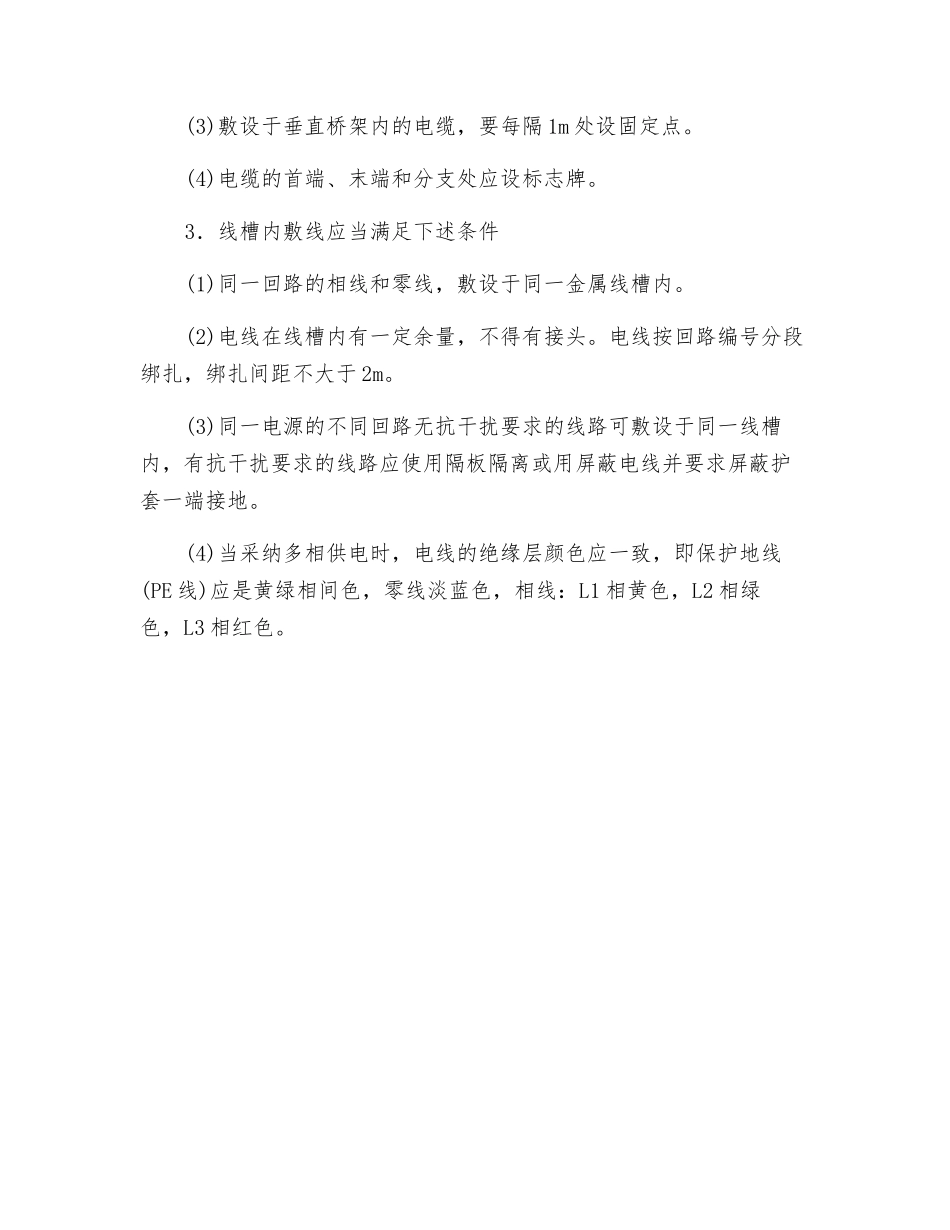

电缆桥架、线槽的安装及敷线电缆桥架、线槽是新建工程电气线路敷设的主要方式之一。它的优点是便于维修、更换线路。桥架、线槽的安装及敷线要符合 GB50303—2025 建筑电气工程施工质量验收法律规范要求，本节主要介绍基本要求。1．电缆桥架和线槽的安装要求(1)金属桥架和线槽及其支架全长不少于 2 处与接地(PE)或接零(PEN)干线相连接。(2)非镀锌桥架间连接板的两端及非镀锌线槽间连接板两端要跨接铜芯接地线，其最小截面积不小于 4mm2。(3)镀锌桥架间连接板及线槽间连接板间的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。(4)桥架应敷设在易燃易爆气体管道和热力管道的下方，与管道的最小净距，符合表 6—11 规定。(5)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施。(6)桥架与支架间螺栓、桥架连接板螺栓、固定牢固，螺母位于桥架外侧。2．桥架内电缆敷设应当满足下述条件(1)大于 45°倾斜敷设的电缆每隔 2m 处设固定点。(2)水平敷设的电缆，首尾两端、转弯两侧及每隔 5～10m 处设固定点。(3)敷设于垂直桥架内的电缆，要每隔 1m 处设固定点。(4)电缆的首端、末端和分支处应设标志牌。3．线槽内敷线应当满足下述条件(1)同一回路的相线和零线，敷设于同一金属线槽内。(2)电线在线槽内有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎间距不大于 2m。(3)同一电源的不同回路无抗干扰要求的线路可敷设于同一线槽内，有抗干扰要求的线路应使用隔板隔离或用屏蔽电线并要求屏蔽护套一端接地。(4)当采纳多相供电时，电线的绝缘层颜色应一致，即保护地线(PE 线)应是黄绿相间色，零线淡蓝色，相线：L1 相黄色，L2 相绿色，L3 相红色。
