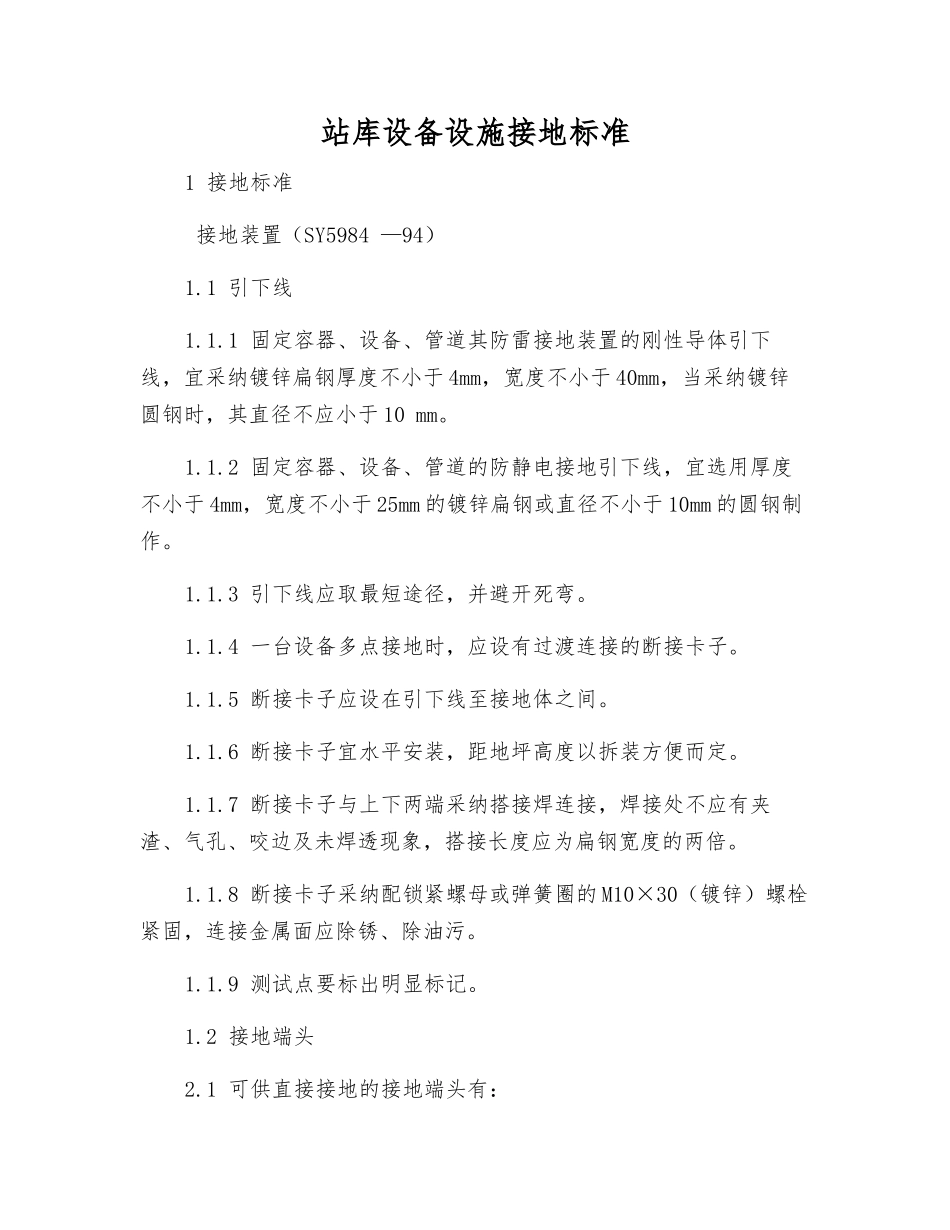

站库设备设施接地标准

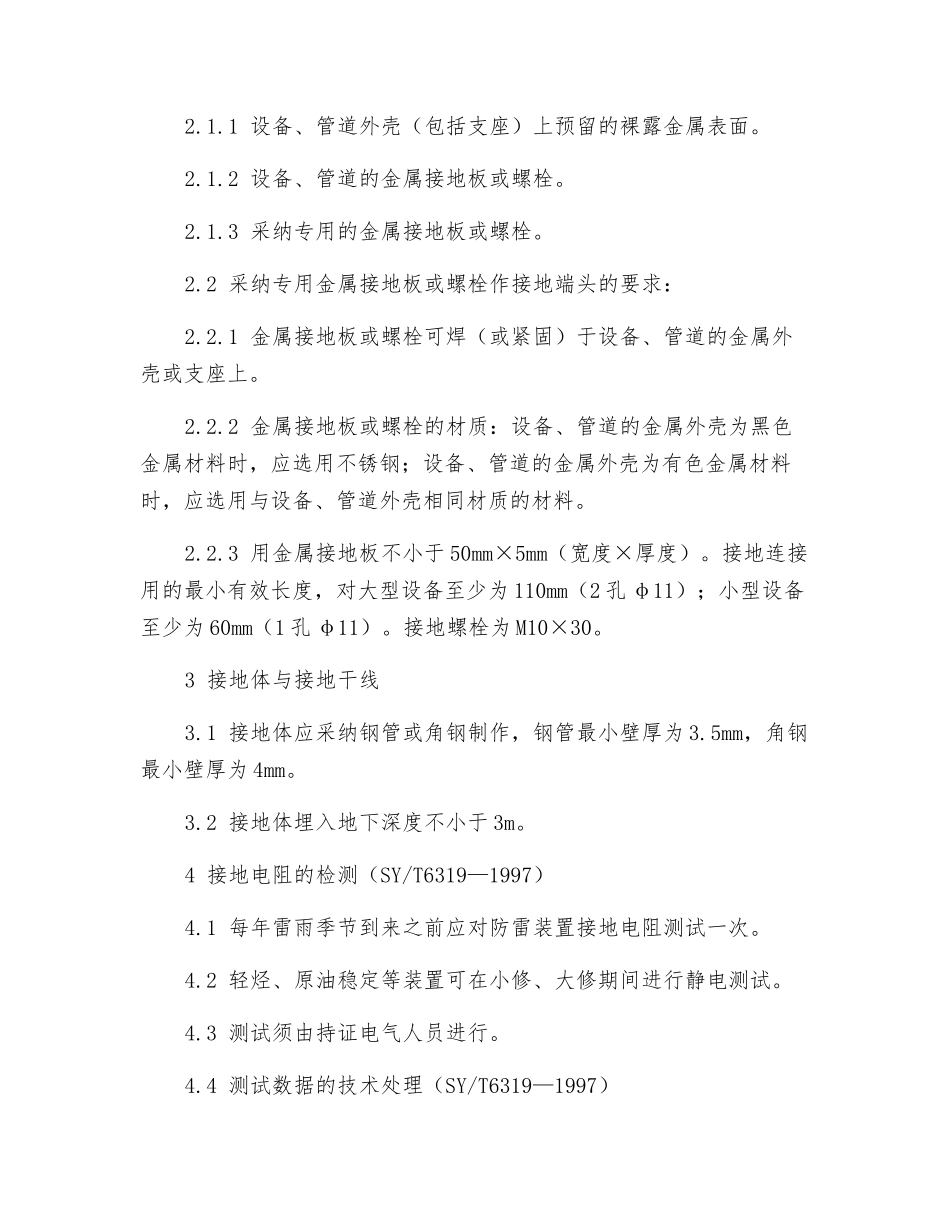

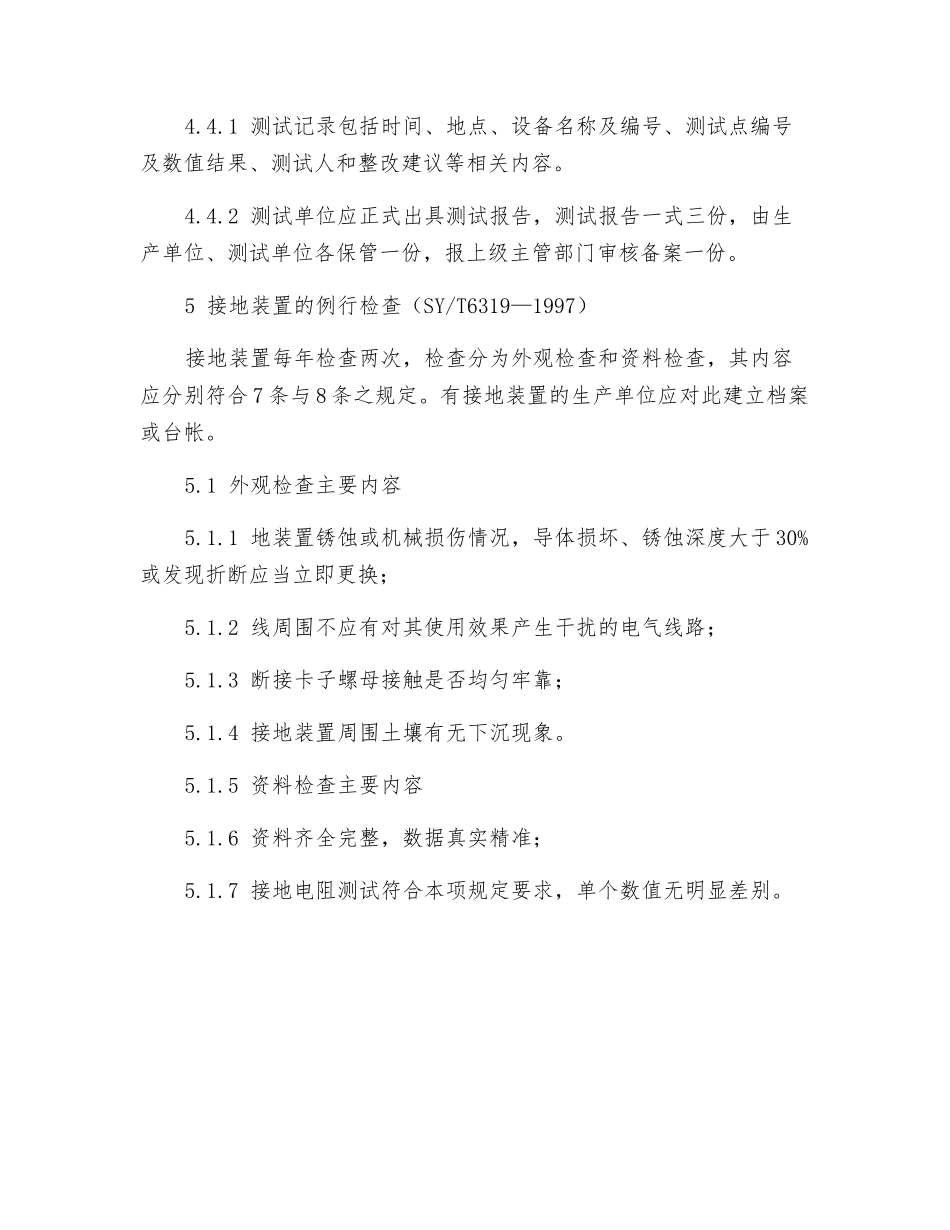

站库设备设施接地标准1 接地标准 接地装置（SY5984 —94）1.1 引下线1.1.1 固定容器、设备、管道其防雷接地装置的刚性导体引下线，宜采纳镀锌扁钢厚度不小于 4mm，宽度不小于 40mm，当采纳镀锌圆钢时，其直径不应小于 10 mm。1.1.2 固定容器、设备、管道的防静电接地引下线，宜选用厚度不小于 4mm，宽度不小于 25mm 的镀锌扁钢或直径不小于 10mm 的圆钢制作。1.1.3 引下线应取最短途径，并避开死弯。1.1.4 一台设备多点接地时，应设有过渡连接的断接卡子。1.1.5 断接卡子应设在引下线至接地体之间。1.1.6 断接卡子宜水平安装，距地坪高度以拆装方便而定。1.1.7 断接卡子与上下两端采纳搭接焊连接，焊接处不应有夹渣、气孔、咬边及未焊透现象，搭接长度应为扁钢宽度的两倍。1.1.8 断接卡子采纳配锁紧螺母或弹簧圈的 M10×30（镀锌）螺栓紧固，连接金属面应除锈、除油污。1.1.9 测试点要标出明显标记。1.2 接地端头2.1 可供直接接地的接地端头有：2.1.1 设备、管道外壳（包括支座）上预留的裸露金属表面。2.1.2 设备、管道的金属接地板或螺栓。2.1.3 采纳专用的金属接地板或螺栓。2.2 采纳专用金属接地板或螺栓作接地端头的要求：2.2.1 金属接地板或螺栓可焊（或紧固）于设备、管道的金属外壳或支座上。2.2.2 金属接地板或螺栓的材质：设备、管道的金属外壳为黑色金属材料时，应选用不锈钢；设备、管道的金属外壳为有色金属材料时，应选用与设备、管道外壳相同材质的材料。2.2.3 用金属接地板不小于 50mm×5mm（宽度×厚度）。接地连接用的最小有效长度，对大型设备至少为 110mm（2 孔 φ11）；小型设备至少为 60mm（1 孔 φ11）。接地螺栓为 M10×30。3 接地体与接地干线3.1 接地体应采纳钢管或角钢制作，钢管最小壁厚为 3.5mm，角钢最小壁厚为 4mm。3.2 接地体埋入地下深度不小于 3m。4 接地电阻的检测（SY/T6319—1997）4.1 每年雷雨季节到来之前应对防雷装置接地电阻测试一次。4.2 轻烃、原油稳定等装置可在小修、大修期间进行静电测试。4.3 测试须由持证电气人员进行。4.4 测试数据的技术处理（SY/T6319—1997）4.4.1 测试记录包括时间、地点、设备名称及编号、测试点编号及数值结果、测试人和整改建议等相关内容。4.4.2 测试单位应正式出具测试报告，测试报告一式三份，由生产单位、测试单位各保管一份，报上级主管部门审核备案一份。5 接地装置的例行检查（SY/T6319—1997）接地装置每...
