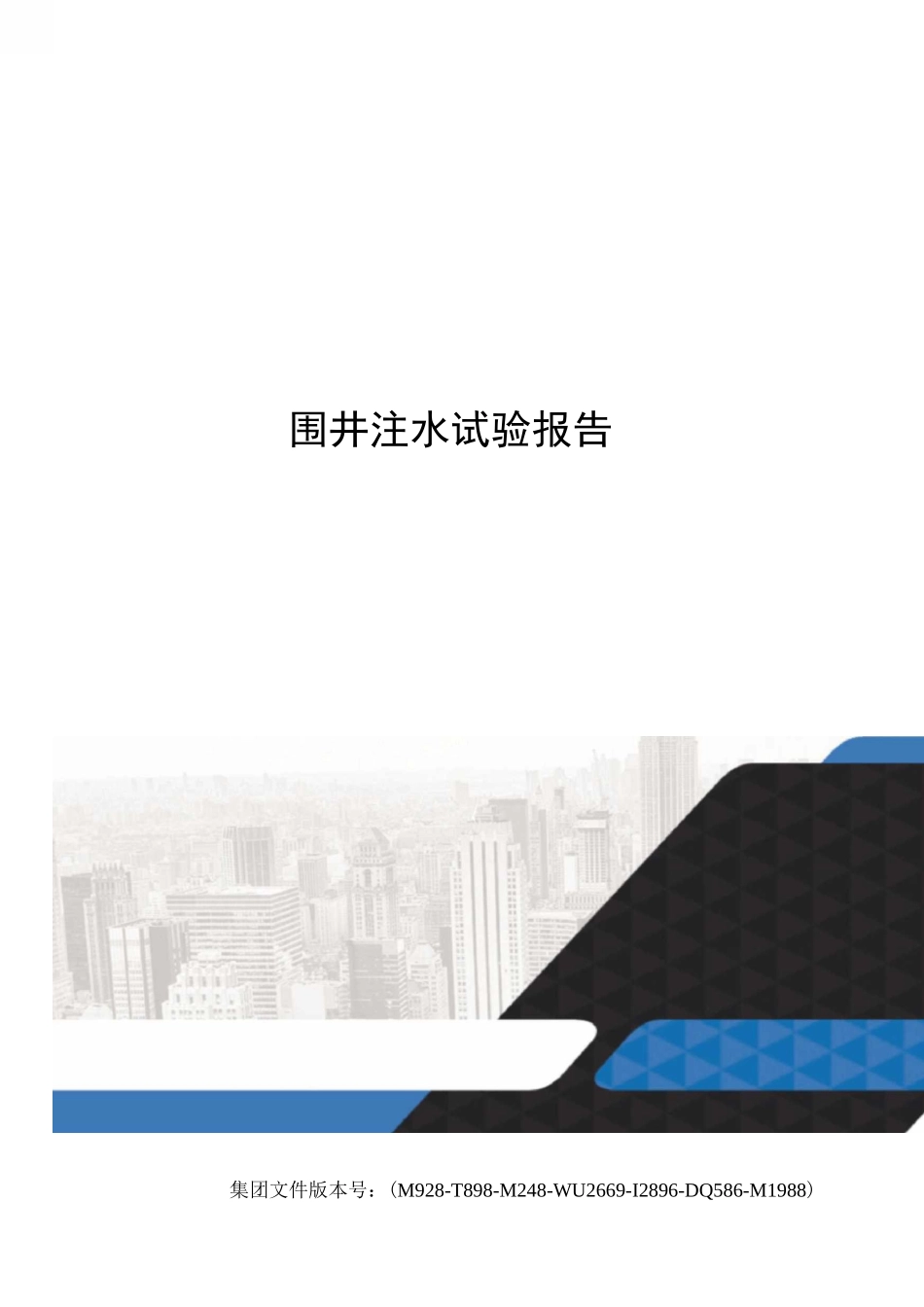

围井注水试验报告

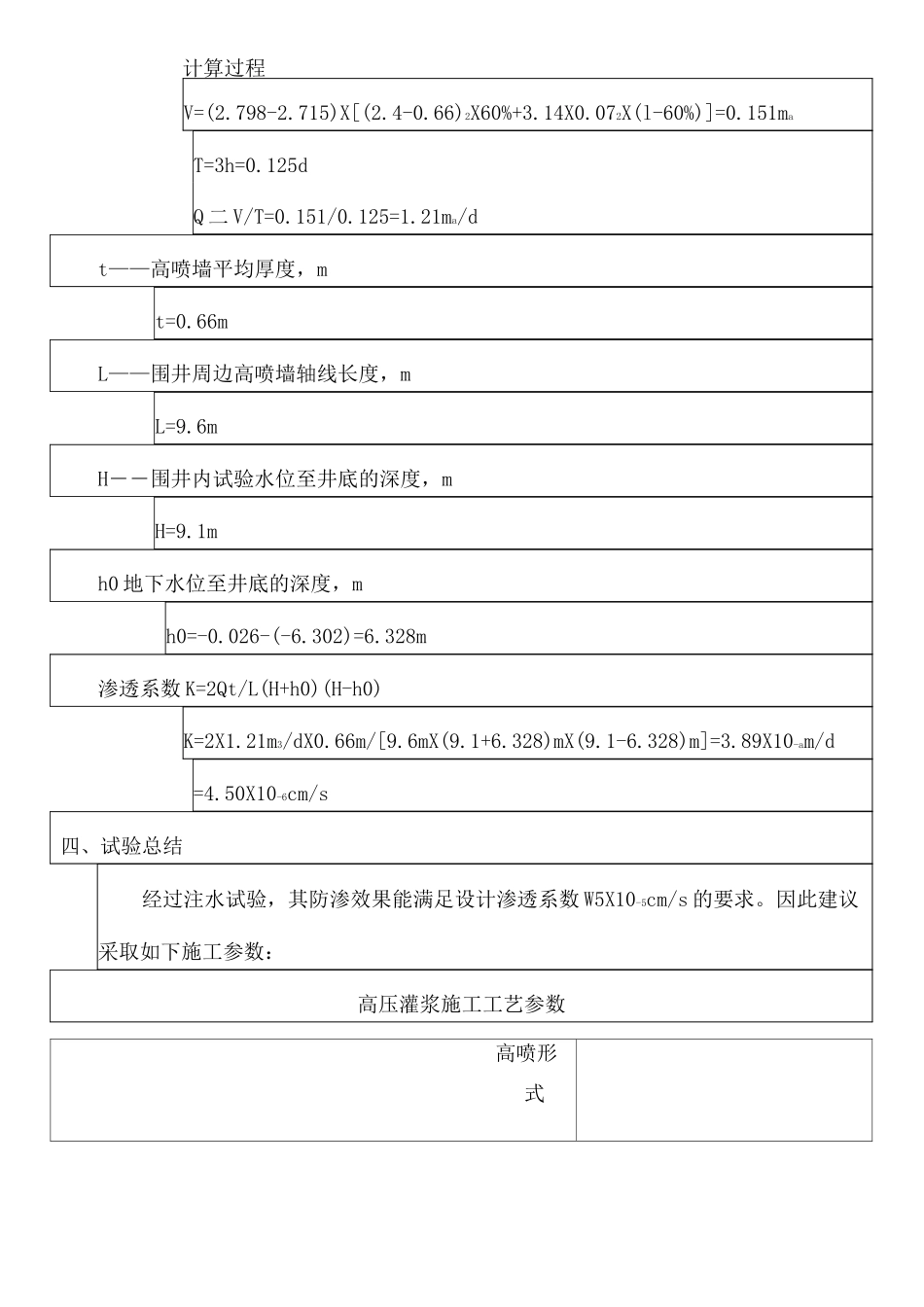

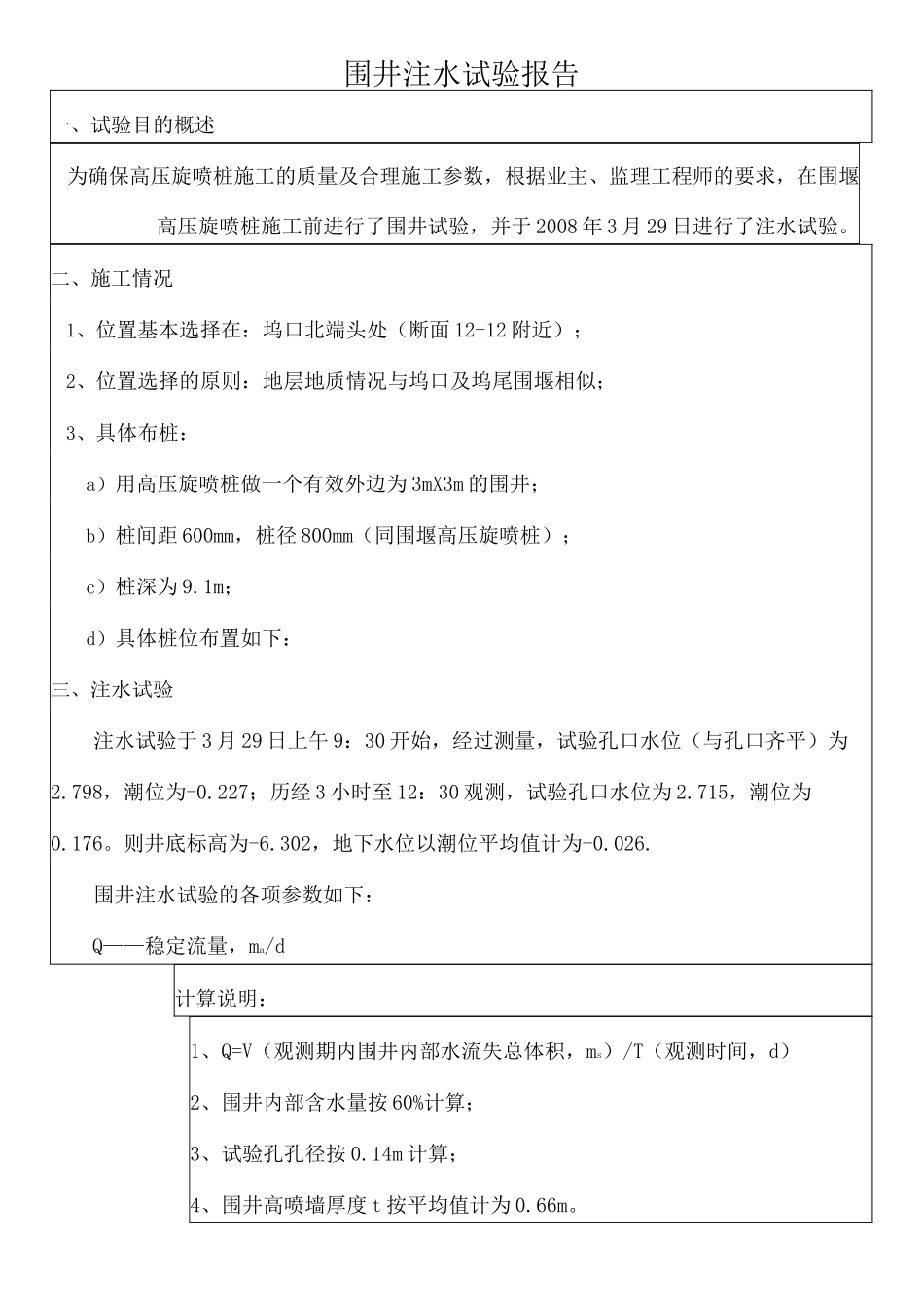

围井注水试验报告集团文件版本号：(M928-T898-M248-WU2669-I2896-DQ586-M1988)围井注水试验报告一、试验目的概述为确保高压旋喷桩施工的质量及合理施工参数，根据业主、监理工程师的要求，在围堰高压旋喷桩施工前进行了围井试验，并于 2008 年 3 月 29 日进行了注水试验。二、施工情况1、位置基本选择在：坞口北端头处（断面 12-12 附近）；2、位置选择的原则：地层地质情况与坞口及坞尾围堰相似；3、具体布桩：a）用高压旋喷桩做一个有效外边为 3mX3m 的围井；b）桩间距 600mm，桩径 800mm（同围堰高压旋喷桩）；c）桩深为 9.1m；d）具体桩位布置如下：三、注水试验注水试验于 3 月 29 日上午 9：30 开始，经过测量，试验孔口水位（与孔口齐平）为2.798，潮位为-0.227；历经 3 小时至 12：30 观测，试验孔口水位为 2.715，潮位为0.176。则井底标高为-6.302，地下水位以潮位平均值计为-0.026.围井注水试验的各项参数如下：Q——稳定流量，ma/d计算说明：1、Q=V（观测期内围井内部水流失总体积，ms）/T（观测时间，d）2、围井内部含水量按 60%计算；3、试验孔孔径按 0.14m 计算；4、围井高喷墙厚度 t 按平均值计为 0.66m。计算过程V=(2.798-2.715)X[(2.4-0.66)2X60%+3.14X0.072X(l-60%)]=0.151maT=3h=0.125dQ 二 V/T=0.151/0.125=1.21ma/dt——高喷墙平均厚度，mt=0.66mL——围井周边高喷墙轴线长度，mL=9.6mH――围井内试验水位至井底的深度，mH=9.1mh0 地下水位至井底的深度，mh0=-0.026-(-6.302)=6.328m渗透系数 K=2Qt/L(H+h0)(H-h0)K=2X1.21m3/dX0.66m/[9.6mX(9.1+6.328)mX(9.1-6.328)m]=3.89X10-am/d=4.50X10-6cm/s四、试验总结经过注水试验，其防渗效果能满足设计渗透系数 W5X10-5cm/s 的要求。因此建议采取如下施工参数：高压灌浆施工工艺参数高喷形式桩径桩间距水泥浆液比重浆嘴数量浆嘴直径提升速度转速水泥掺入量中交三航局长白岛项目经理部2008 年 3 月 29 日
