学生宿舍电改造施工组织设计

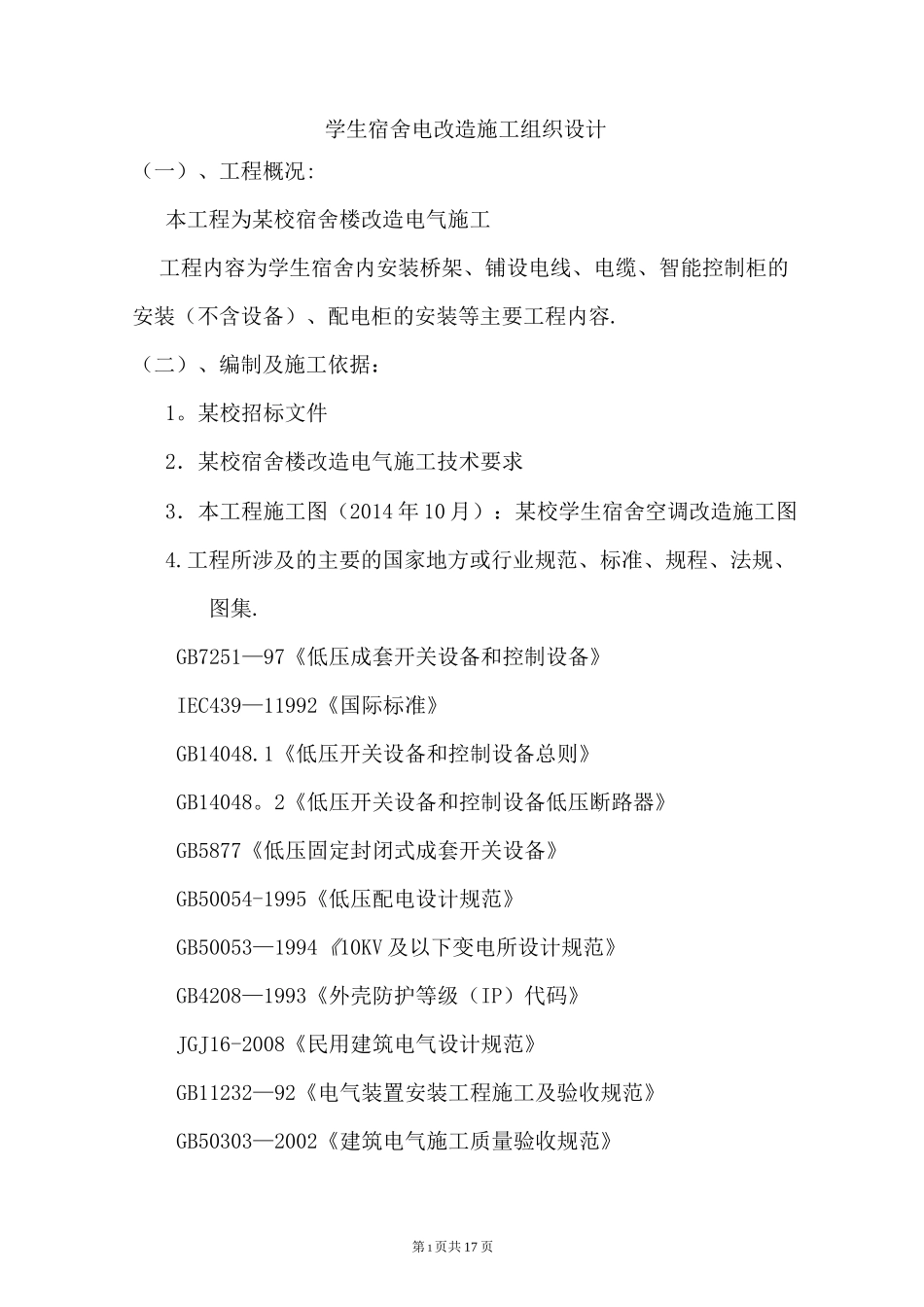

第 1 页共 17 页学生宿舍电改造施工组织设计（一）、工程概况:本工程为某校宿舍楼改造电气施工工程内容为学生宿舍内安装桥架、铺设电线、电缆、智能控制柜的安装（不含设备）、配电柜的安装等主要工程内容.（二）、编制及施工依据：1。某校招标文件2．某校宿舍楼改造电气施工技术要求3．本工程施工图（2014 年 10 月）：某校学生宿舍空调改造施工图4.工程所涉及的主要的国家地方或行业规范、标准、规程、法规、图集.GB7251—97《低压成套开关设备和控制设备》IEC439—11992《国际标准》GB14048.1《低压开关设备和控制设备总则》GB14048。2《低压开关设备和控制设备低压断路器》GB5877《低压固定封闭式成套开关设备》GB50054-1995《低压配电设计规范》GB50053—1994《10KV 及以下变电所设计规范》GB4208—1993《外壳防护等级（IP）代码》JGJ16-2008《民用建筑电气设计规范》GB11232—92《电气装置安装工程施工及验收规范》GB50303—2002《建筑电气施工质量验收规范》第 2 页共 17 页GBJ232—82《电气装置安装工程施工及验收规范》GB/T2887—2000《电子计算机场地通用规范》JG/T16-92《民用建筑电气设计规范》GB50189-2005《公共建筑节能设计标准》GB50057—94《建筑物防雷设计规范》（三）、施工总体部署1．总体目标确保工程质量创公司优质工程.2．施工内容：学生宿舍内安装电缆桥架、铺设电线、电缆、智能控制柜的安装（不含设备）、配电柜的安装等。3．施工组织及管理按项目成本管理法进行管理，项目经理代表公司在现场行使权力，服从业主及总包的领导和协调指挥。接受现场监理的检查和指导,积极创造条件，及时组织好队伍,做到优质、高速完成施工任务。4．施工进度计划根据合同约定开工日期与学校方面充分协商确定竣工目标，我司拟定施工进度表见附表三。（四）、主要施工技术措施1、施工准备1）材料准备电缆桥架及其附件：应经过仿佛除锈等处理的定型产品，规格型号应符合设计要求，桥架内外应光滑平整无棱刺，不应有扭曲，第 3 页共 17 页翘边等变形现象，各种附件齐全。电线和电缆:按照学校要求的规格型号。配电柜：按照图纸设计的规格要求订货采购.2) 主要机具：电动工具、手电钻、电锤、铅笔、卷尺、线坠、梯子等；主要设备见附表一。3) 根据工程进度劳动力计划表见附表二2、操作工艺1) 电缆桥架工艺流程:(2)弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端(先干线后支线)找好水平线，...
