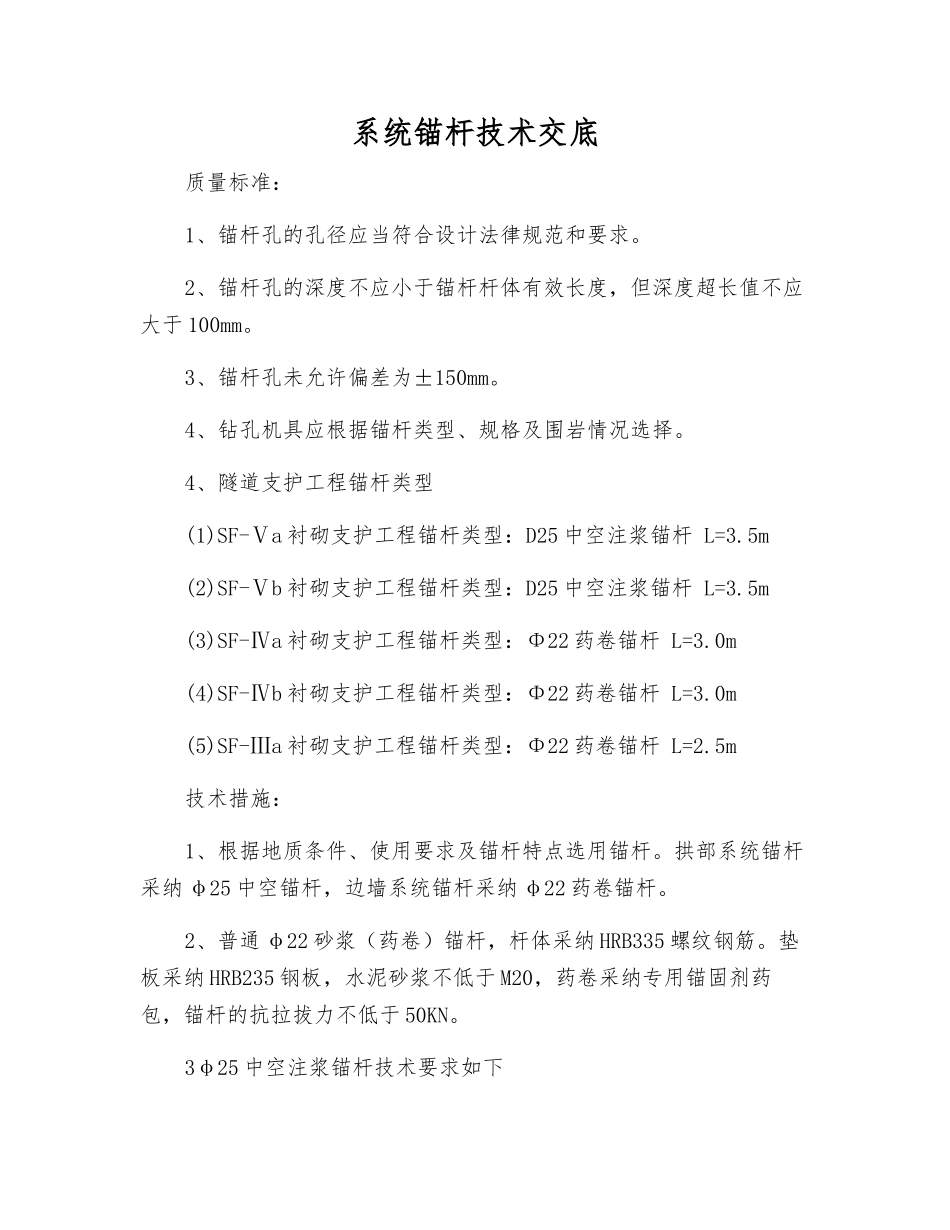

系统锚杆技术交底

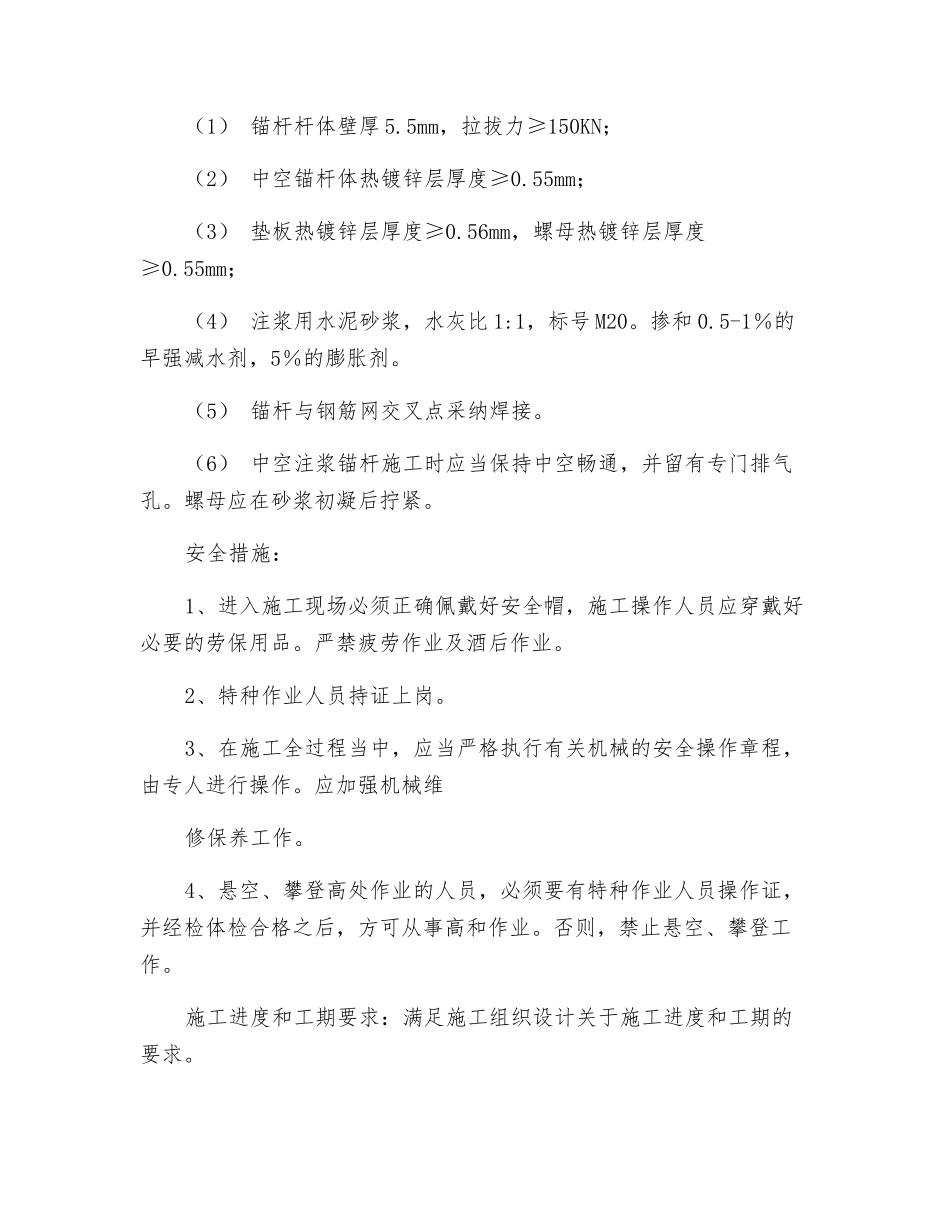

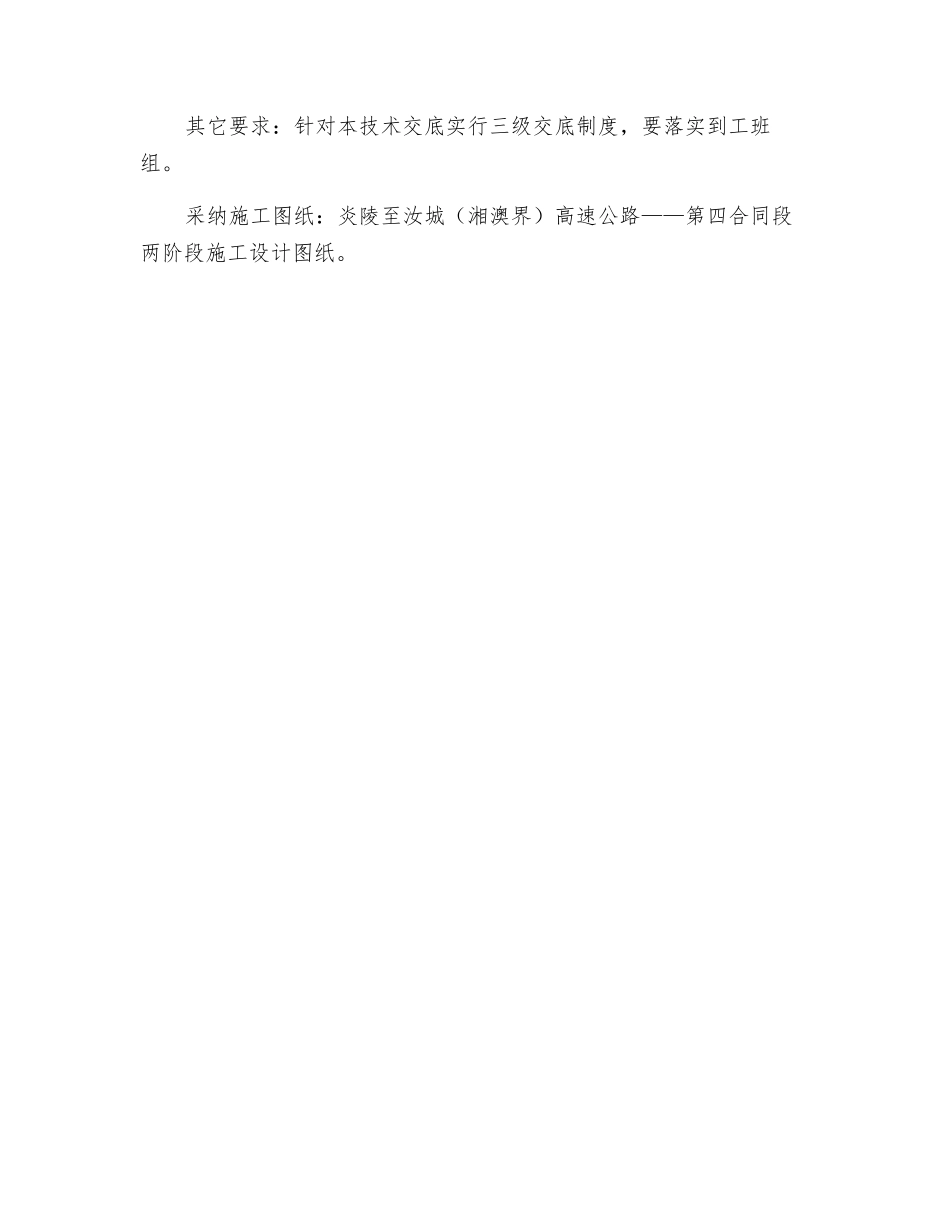

系统锚杆技术交底质量标准：1、锚杆孔的孔径应当符合设计法律规范和要求。2、锚杆孔的深度不应小于锚杆杆体有效长度，但深度超长值不应大于 100mm。3、锚杆孔未允许偏差为±150mm。4、钻孔机具应根据锚杆类型、规格及围岩情况选择。4、隧道支护工程锚杆类型(1)SF-Ⅴa 衬砌支护工程锚杆类型：D25 中空注浆锚杆 L=3.5m(2)SF-Ⅴb 衬砌支护工程锚杆类型：D25 中空注浆锚杆 L=3.5m(3)SF-Ⅳa 衬砌支护工程锚杆类型：Φ22 药卷锚杆 L=3.0m(4)SF-Ⅳb 衬砌支护工程锚杆类型：Φ22 药卷锚杆 L=3.0m(5)SF-Ⅲa 衬砌支护工程锚杆类型：Φ22 药卷锚杆 L=2.5m技术措施：1、根据地质条件、使用要求及锚杆特点选用锚杆。拱部系统锚杆采纳 φ25 中空锚杆，边墙系统锚杆采纳 φ22 药卷锚杆。2、普通 φ22 砂浆（药卷）锚杆，杆体采纳 HRB335 螺纹钢筋。垫板采纳 HRB235 钢板，水泥砂浆不低于 M20，药卷采纳专用锚固剂药包，锚杆的抗拉拔力不低于 50KN。3φ25 中空注浆锚杆技术要求如下（1） 锚杆杆体壁厚 5.5mm，拉拔力≥150KN；（2） 中空锚杆体热镀锌层厚度≥0.55mm；（3） 垫板热镀锌层厚度≥0.56mm，螺母热镀锌层厚度≥0.55mm；（4） 注浆用水泥砂浆，水灰比 1:1，标号 M20。掺和 0.5-1％的早强减水剂，5％的膨胀剂。（5） 锚杆与钢筋网交叉点采纳焊接。（6） 中空注浆锚杆施工时应当保持中空畅通，并留有专门排气孔。螺母应在砂浆初凝后拧紧。安全措施：1、进入施工现场必须正确佩戴好安全帽，施工操作人员应穿戴好必要的劳保用品。严禁疲劳作业及酒后作业。2、特种作业人员持证上岗。3、在施工全过程当中，应当严格执行有关机械的安全操作章程，由专人进行操作。应加强机械维修保养工作。4、悬空、攀登高处作业的人员，必须要有特种作业人员操作证，并经检体检合格之后，方可从事高和作业。否则，禁止悬空、攀登工作。施工进度和工期要求：满足施工组织设计关于施工进度和工期的要求。其它要求：针对本技术交底实行三级交底制度，要落实到工班组。采纳施工图纸：炎陵至汝城（湘澳界）高速公路——第四合同段两阶段施工设计图纸。
