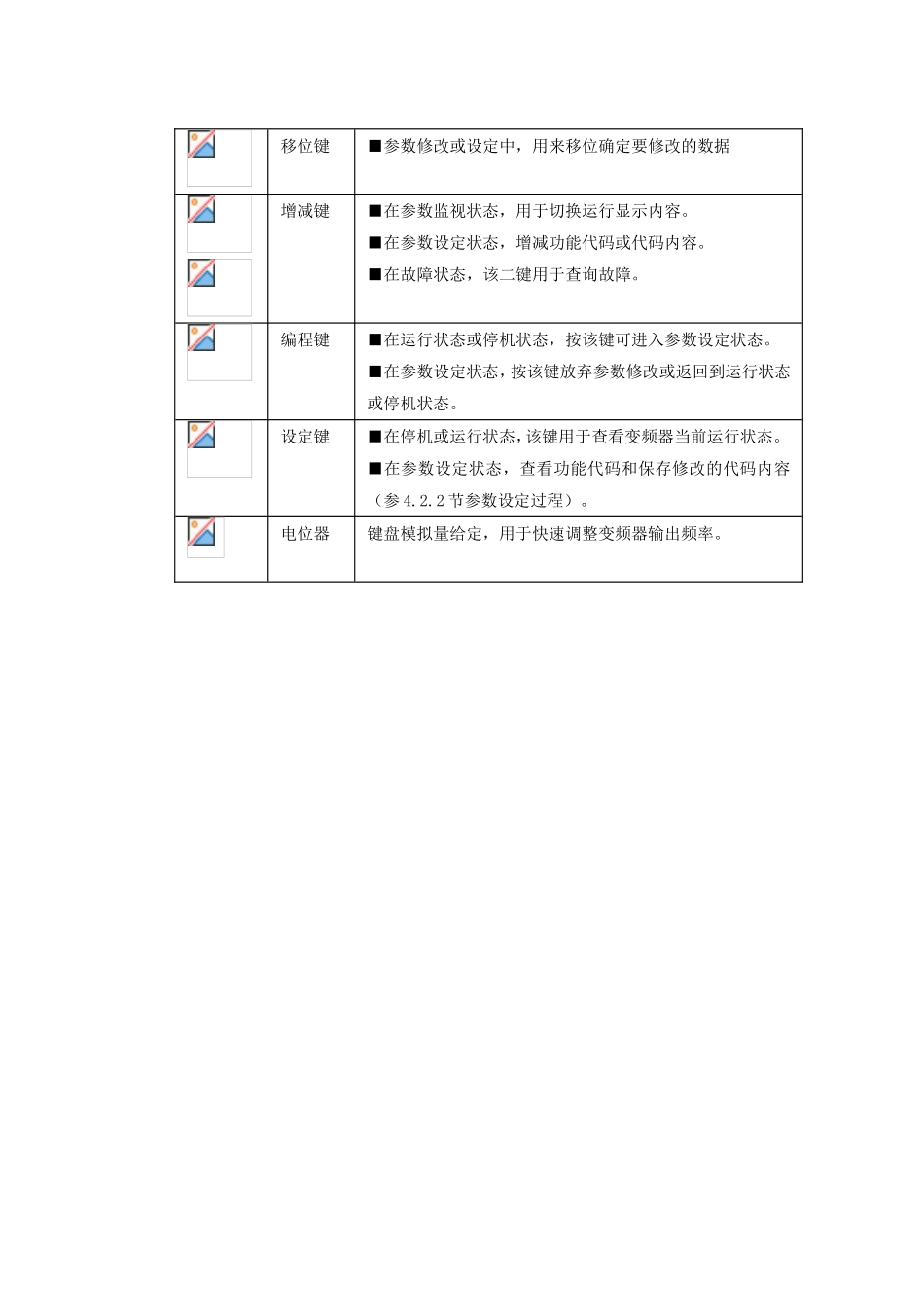

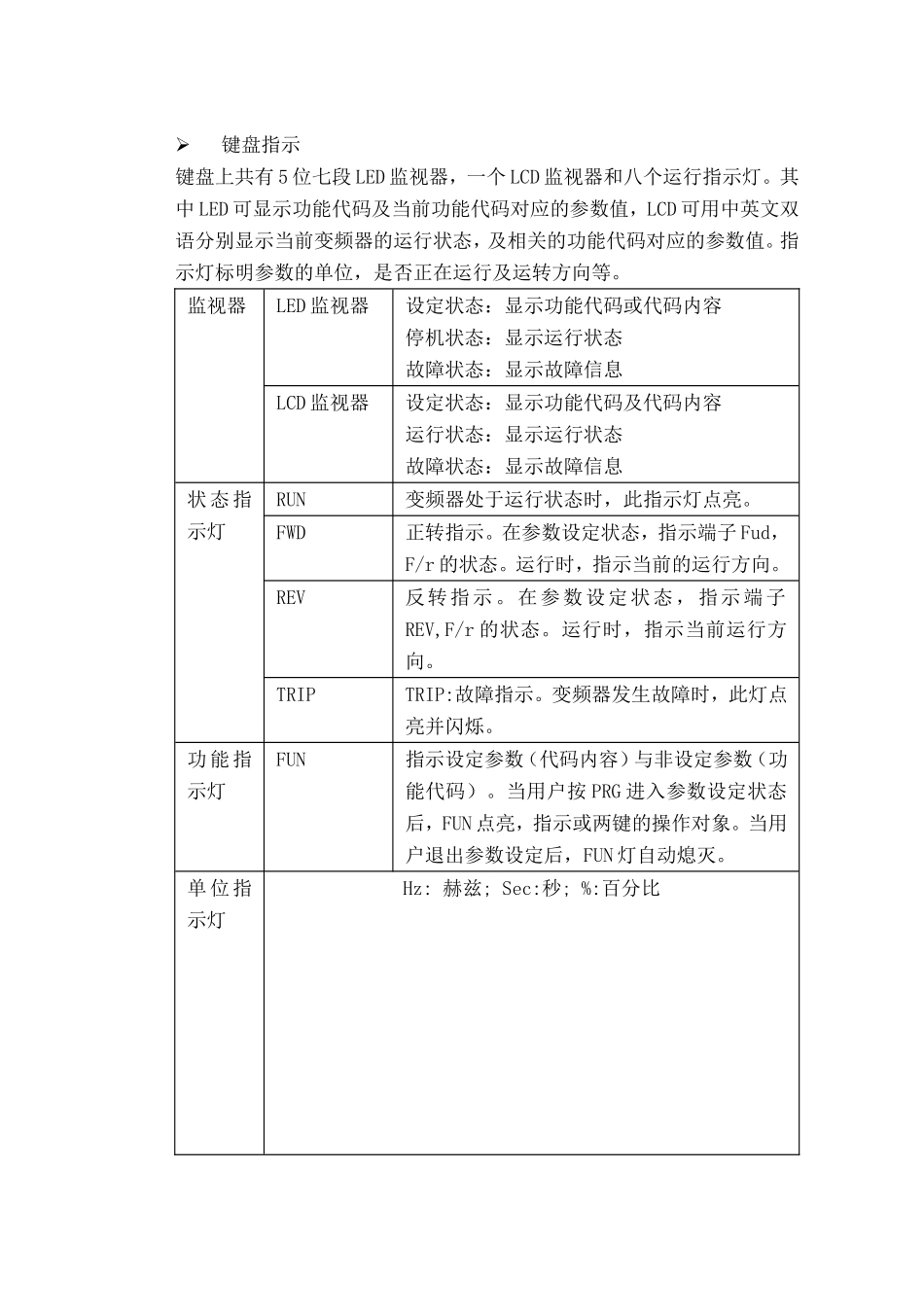

4操作运行4.1键盘操作■键盘布局■键盘功能：运行键■当功能代码P0001的值为0时，变频器的运行/停止由键盘控制。按下该键，启动变频器。停止/复位键■在用键盘控制时，按下该键变频器立即发出停机指令，变频器按设定的减速时间停机。■在用端子控制或串口通信控制时，若STOP键有效时，按下该键，停止变频器。■在故障状态，按下该键即可退出故障状态（若故障未排除，则不能退出）。正转、反转切换键■键盘控制方式下，用来切换电机运行方向移位键■参数修改或设定中，用来移位确定要修改的数据增减键■在参数监视状态，用于切换运行显示内容。■在参数设定状态，增减功能代码或代码内容。■在故障状态，该二键用于查询故障。编程键■在运行状态或停机状态，按该键可进入参数设定状态。■在参数设定状态，按该键放弃参数修改或返回到运行状态或停机状态。设定键■在停机或运行状态，该键用于查看变频器当前运行状态。■在参数设定状态，查看功能代码和保存修改的代码内容（参4.2.2节参数设定过程）。电位器键盘模拟量给定，用于快速调整变频器输出频率。键盘指示键盘上共有5位七段LED监视器，一个LCD监视器和八个运行指示灯。其中LED可显示功能代码及当前功能代码对应的参数值，LCD可用中英文双语分别显示当前变频器的运行状态，及相关的功能代码对应的参数值。指示灯标明参数的单位，是否正在运行及运转方向等。监视器LED监视器设定状态：显示功能代码或代码内容停机状态：显示运行状态故障状态：显示故障信息LCD监视器设定状态：显示功能代码及代码内容运行状态：显示运行状态故障状态：显示故障信息状态指示灯RUN变频器处于运行状态时，此指示灯点亮。FWD正转指示。在参数设定状态，指示端子Fud，F/r的状态。运行时，指示当前的运行方向。REV反转指示。在参数设定状态，指示端子REV,F/r的状态。运行时，指示当前运行方向。TRIPTRIP:故障指示。变频器发生故障时，此灯点亮并闪烁。功能指示灯FUN指示设定参数（代码内容）与非设定参数（功能代码）。当用户按PRG进入参数设定状态后，FUN点亮，指示或两键的操作对象。当用户退出参数设定后，FUN灯自动熄灭。单位指示灯Hz:赫兹;Sec:秒;%:百分比4.2参数修改4.2.1变频器工作状态：变频器共有四种工作状态（如图4-2所示）：[1]:运行状态：输出端子有电压,按键可查看设定频率、输出频率、输出电流、输出电压等。按“PRG”键进入设定状态，可查看所有参数，但只能在线修改一部分参数（详细情况参见功能码表说明）；按“STOP/RESET”键，变频器停止进入停机设定状态，此时可对绝大部分参数进行修改。[2]:设定状态：本系列变频器提供两种设定状态：运行设定状态：变频器正在运行中，部分参数是不可修改的（详细情况参见功能码表）；停机设定状态，变频器待机，对所有可修改的参数都可进行修改。变频器在运行或停止时，按“PRG”键，可进入设定状态，当监视器显示内容为功能代码时按“PRG”可返回到变频器原来所在状态。(注意：在运行设定状态，按“STOP”键变频器停止运行，进入停机设定状态；在停机设定状态，按RUN键变频器启动，进入运行设定状态。)[3]:故障状态：变频器在运行时，如果有外部设备或变频器内部出现故障或误操作，则变频器输出相关的故障代码，并封锁PWM输出。用户可通过STOP/RESET键进行复位，待消除故障后，再按“RUN”键运行变频器注意：除必须复位外，变频器在故障状态参数查看或设置同设定状态参数查看或设置。[4]:停机状态：变频器已经上电，但不执行任何操作，按“PRG”可进入参数设定状态进行参数设定；按“RUN”键可启动变频器，进入运行状态。4.2.2功能参数设定过程：本系列变频器的参数设定过程如图4-3所示：本变频器系统参数设定流程为：选择功能代码→修改代码内容→保存当前修改→返回当前状态，详情如下：■选择功能代码：方法一：按“移位键”快速切换至要修改的功能码位，之后便可按键或键修改此代码。方法二：按PRG键进入功能码，一直按键或键至指定的功能码功能代码。■修改代码内容：选定功能代码后，按“SET”键确认，系统自动显示代码内容，之后便可按键或键修改代码内容。■保存修改按“SET”键；...
