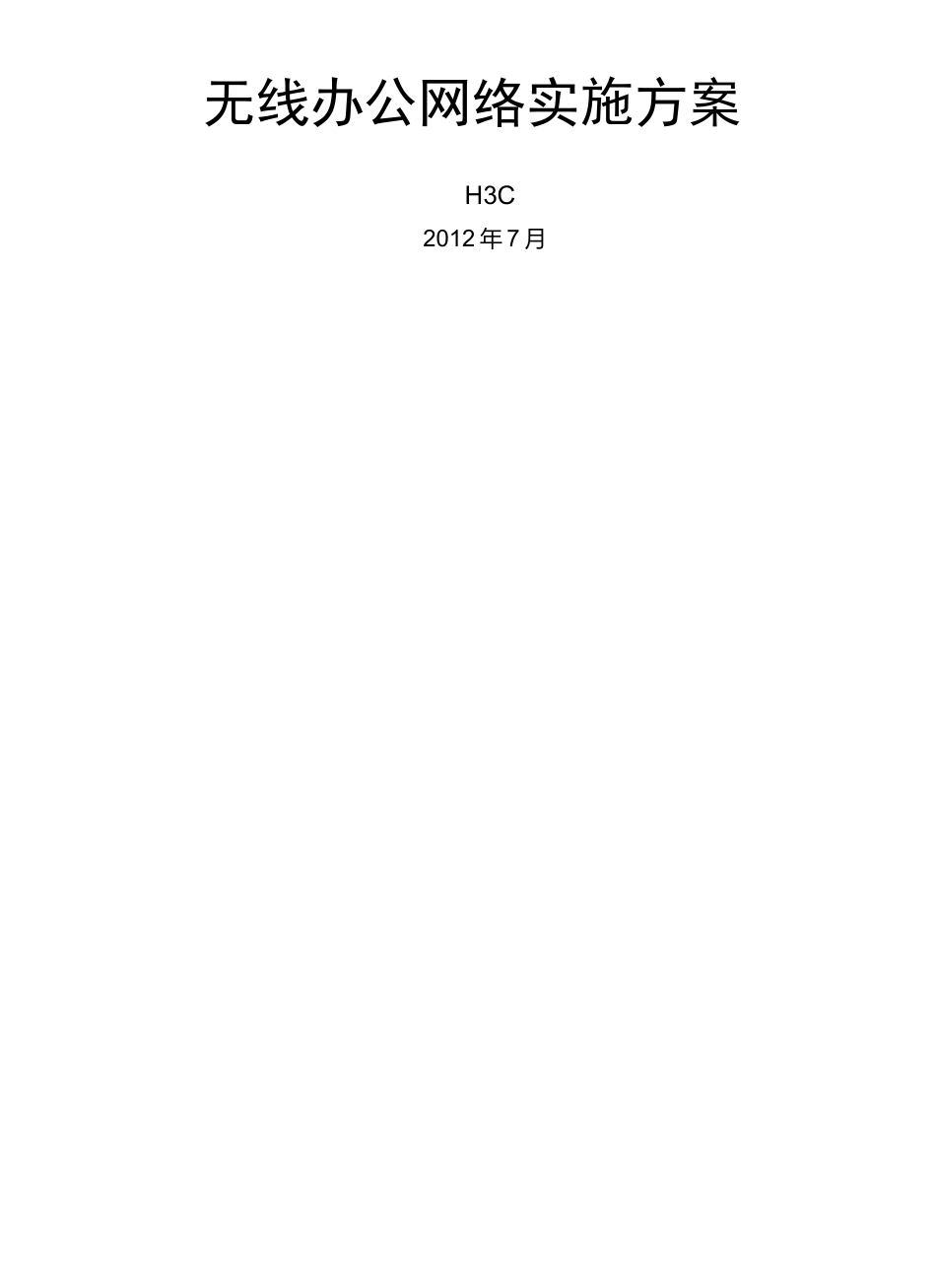

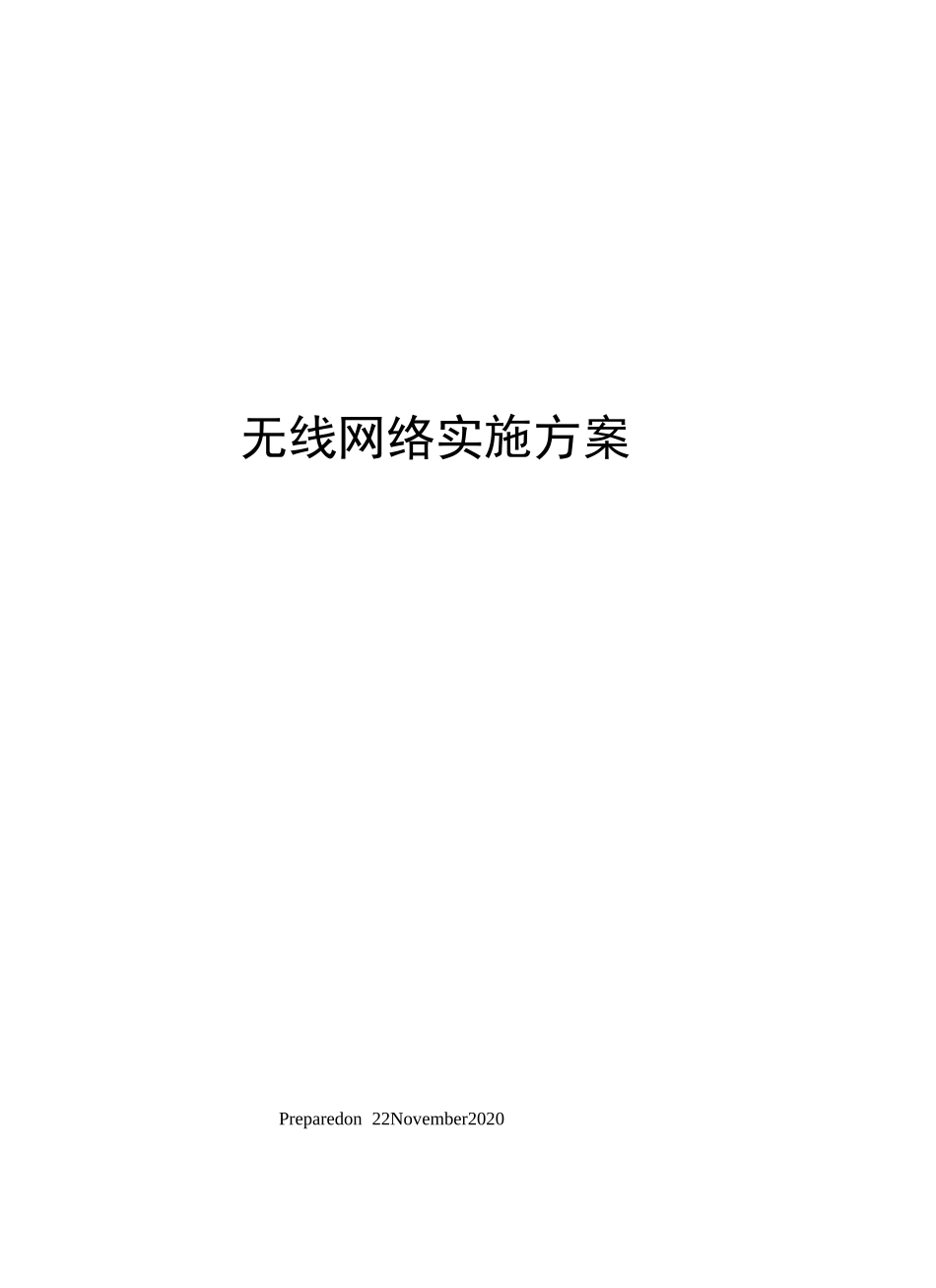

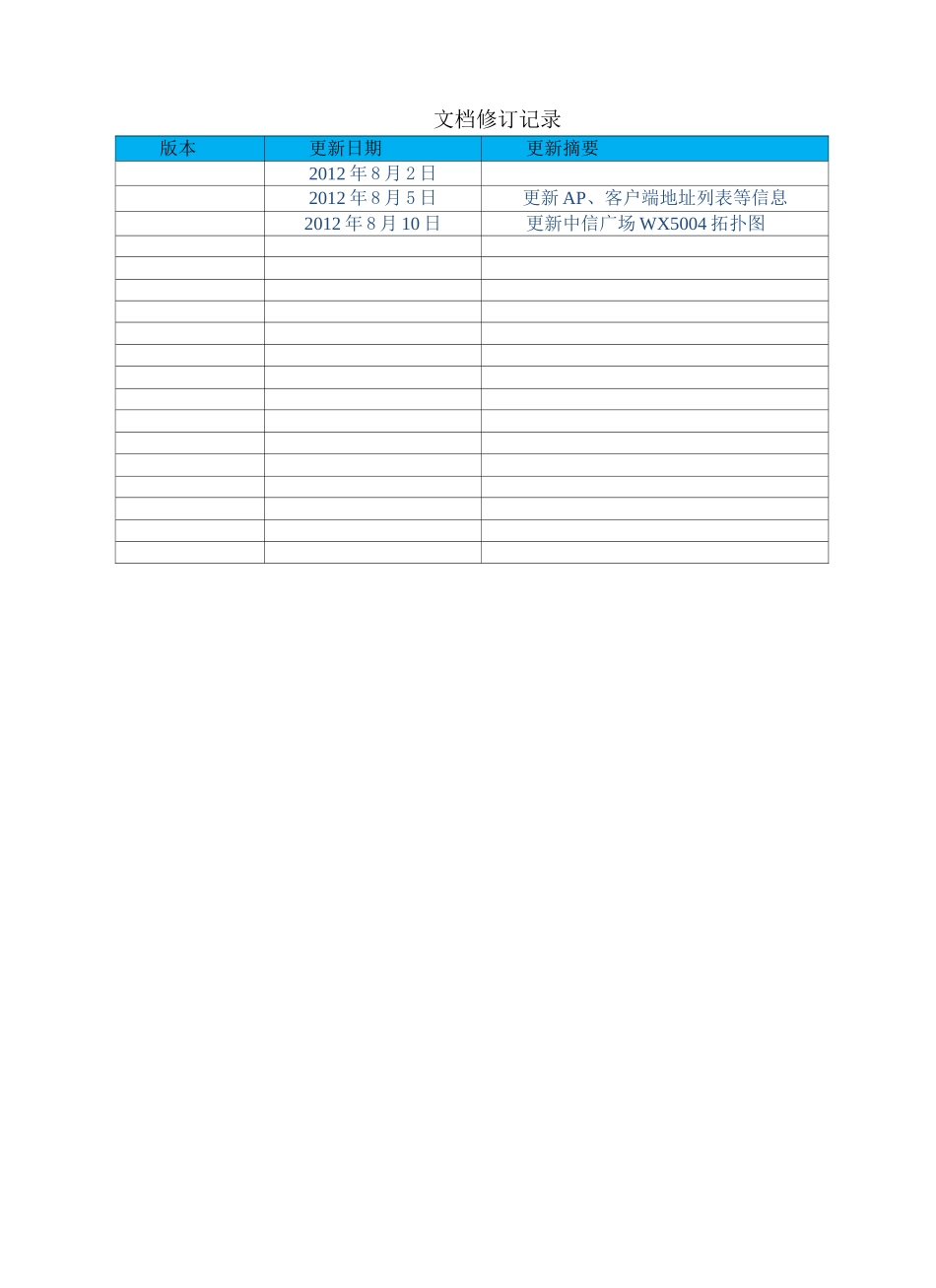

无线网络实施方案Preparedon 22November2020无线办公网络实施方案H3C2012 年 7 月文档修订记录版本更新日期更新摘要2012 年 8 月 2 日2012 年 8 月 5 日更新 AP、客户端地址列表等信息2012 年 8 月 10 日更新中信广场 WX5004 拓扑图目录第1 章项目概况1.1 项目背景本方案采用 H3C 的无线网络产品系列集中式、可管理架构的无线局域网架构解决方案来实现无线网络的部署，为安利(中国)办公、会议场所部署无线覆盖，同时将最新的行业标准与一种集中架构和先进功能结合起来，创建一种安全、经济有效并且极具扩展性的无线局域网(WLAN)基础设施。1.2项目目标安利(中国)在广州中信广场、上海分部、北京分部等办公和会议场所部署全无线网络，提供如下服务：无线宽带接入服务：用户可以享受真正的“无线”自由的体验，可以在办公室和楼内随时随地通过支持 Wi-Fi 的笔记本电脑/iPad/智能手机/台式 PC 享受无线网络服务，如网络办公，Email 等。同时，为用户省却了布线的费用和烦恼。移动办公室：利用无线网络的大面积覆盖能力，可以将楼内的办公区和会议区无缝连接在一起，工作人员可以在楼内随时随地接入网络进行信息查询，办公应用，通信联络等。1.3项目规模及设备数量H3C 设备列表:序号产品代码产品名称数量1AC(Citic)EWP-WX5004-H3H3CWX5004-4 端口千兆 Combo 无线控制器2LSKM2150A150W 交流电源模块4LIS-WX-32-A高性能无线控制器 license 费用-管理 32AP22AC(OtherSites)EWP-WX3024E-POEPH3CWX3024E-POEP-24 端口千兆(4SFPCombo+Slot 插槽+PoEPIus)有线无线一体化交换机4311n 无线 APEWP-WA2620i-AGN无线局域网智能室内放装型 5GHz 双频接入点694网络管理软件SWP-IMC-IMPH3CiMC-智能管理平台标准版(不含节点)-纯软件(DVD)1LIS-IMC-IMPA-25H3CiMC-智能管理平台标准版管理 25 节点 License 费用1SWP-IMC-WSMH3CiMC-WSM 无线业务管理组件-纯软件(CD)1LIS-IMC-WSMC-100H3CiMC-WSM 无线业务管理组件管理 100 台 FitAP 设备 License费用15访客管理软件SWP-IMC-UAMH3CiMC-UAM 用户接入管理组件（不含用户）-纯软件（CD）1LIS-IMC-UAMA-1KH3CiMC-UAM 用户接入管理组件管理 1000 用户 License 费用1设备在各区域预期分布情况:设备区域ACAP备注广州中信广场3广州美银大厦广州国贸上海办公室1上海研发中心1北京办公室1第 2 章项目计划2.1 工程进度计划任务名称任务分解开始时间计划完成时间责任人...
