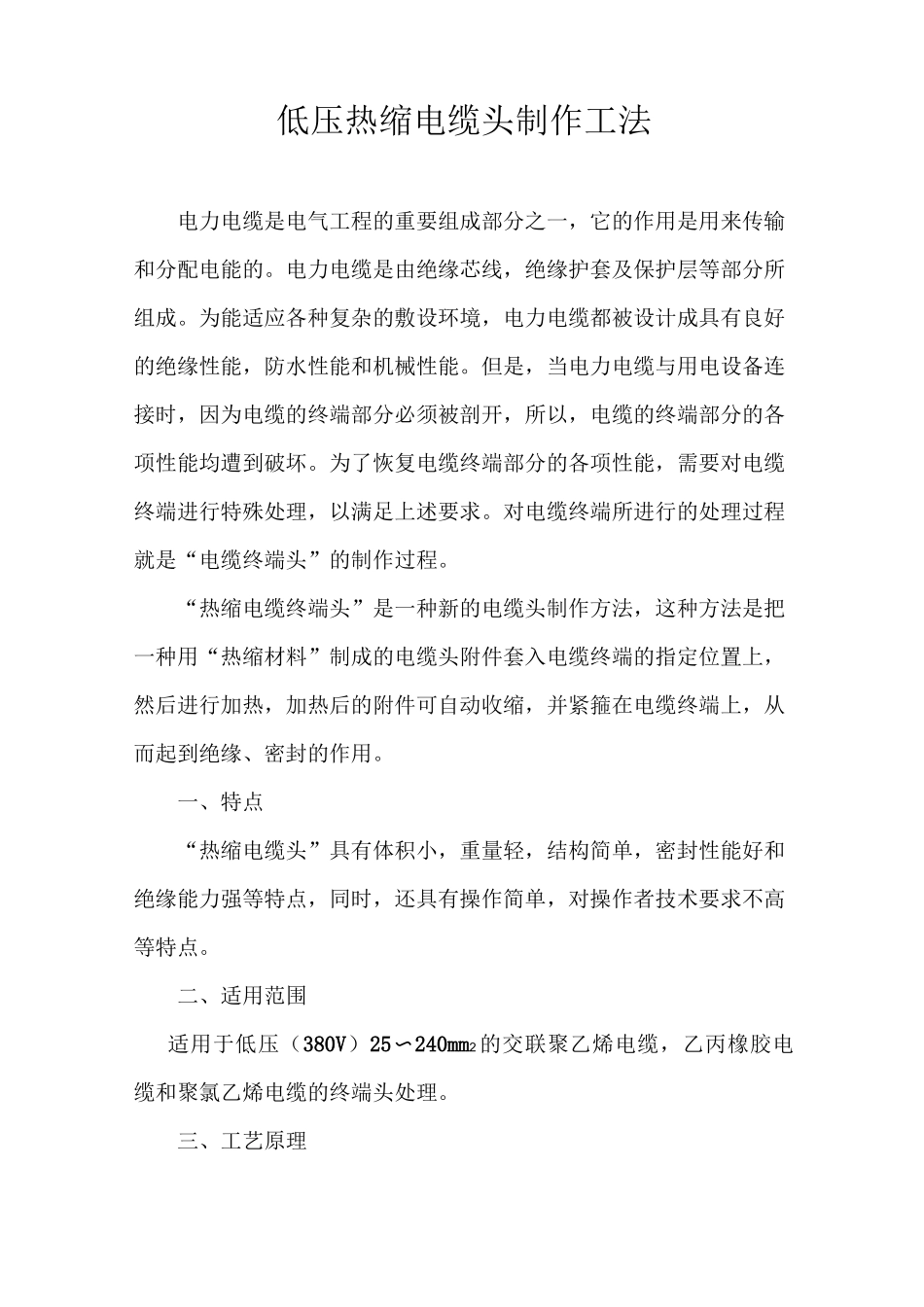

低压热缩电缆头制作工法电力电缆是电气工程的重要组成部分之一，它的作用是用来传输和分配电能的。电力电缆是由绝缘芯线，绝缘护套及保护层等部分所组成。为能适应各种复杂的敷设环境，电力电缆都被设计成具有良好的绝缘性能，防水性能和机械性能。但是，当电力电缆与用电设备连接时，因为电缆的终端部分必须被剖开，所以，电缆的终端部分的各项性能均遭到破坏。为了恢复电缆终端部分的各项性能，需要对电缆终端进行特殊处理，以满足上述要求。对电缆终端所进行的处理过程就是“电缆终端头”的制作过程。“热缩电缆终端头”是一种新的电缆头制作方法，这种方法是把一种用“热缩材料”制成的电缆头附件套入电缆终端的指定位置上，然后进行加热，加热后的附件可自动收缩，并紧箍在电缆终端上，从而起到绝缘、密封的作用。一、特点“热缩电缆头”具有体积小，重量轻，结构简单，密封性能好和绝缘能力强等特点，同时，还具有操作简单，对操作者技术要求不高等特点。二、适用范围适用于低压（380V）25〜240mm2 的交联聚乙烯电缆，乙丙橡胶电缆和聚氯乙烯电缆的终端头处理。三、工艺原理利用聚乙烯材料的热缩性能，通过对终端附件使其再次加热到同一温度，自然收缩，达到电缆接头的目的。四、主要工具材料工具：钢锯 1 把喷灯 2 把（0.5KG 互为备用）电烙铁 1 把（300W）细锉 1 把材料：热缩电缆头附件 1 套（定型产品）热缩电缆头分三种规格型号：1#适用于 25~50mm2；2#适用于 70〜120mm2电缆；3#适用于 150〜240mm2电缆;每一规格附件材料 1 套包括：热缩分支护套1 支（即热塑料手套）热缩绝缘套管4 支热缩密封套4 支热溶胶带1 卷接线端子、编织软铜线、焊锡、松香油、锯条、白布、丙酮、汽油、砂纸等材料可根据实际情况确定规格型号及数量。五、制作工艺（一）操作程序电缆终端剖塑一焊接地线一剥除钢铠及内护套一包缆、填充整形套热塑分支护套套热塑套管压（焊）接线端子套热塑密封套（二）操作工艺1、电缆终端剖塑：首先依据电缆固定点及电缆头的安装位置及电缆头到设备接线端子的距离确定电缆长度锯断电缆。于电缆头的电缆终端开始剖除塑料外护层，裸露出钢铠保护层（剖塑）。剖塑长度按电缆头制作的护套长度确定，一般剖塑长度不超过 700mm,剖塑口要割整齐。见图 1。图 12、焊接地线在剖塑口以外留 20mm 长度钢铠焊口，焊接地线。用细锉对接地线焊口锉除钢铠上的杂质和锈斑。再用细铜线将编织软铜线缠绕绑扎加以锡焊焊接...
