机械立体停车设备安装工程施工质量验收标准

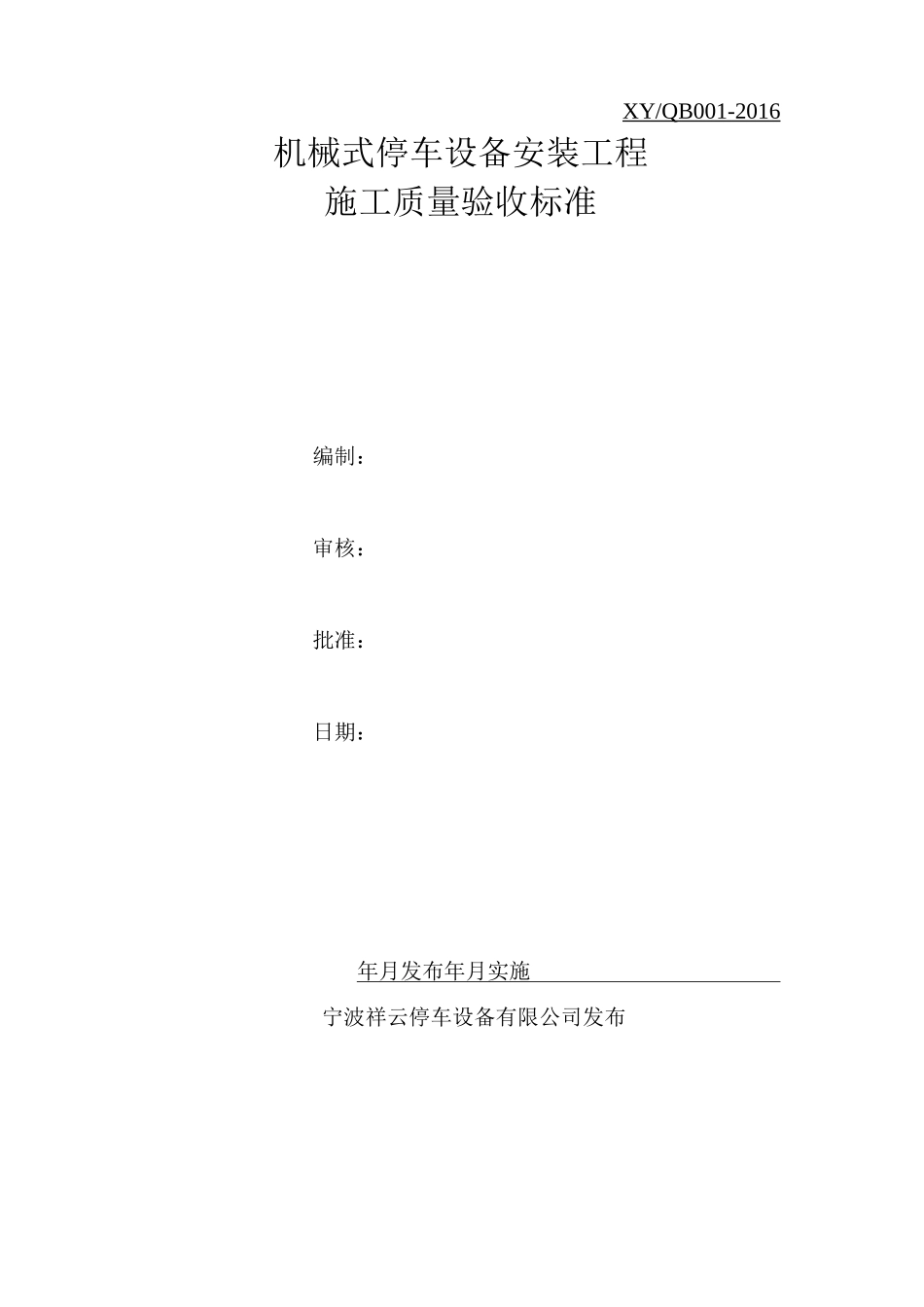

XY/QB001-2016机械式停车设备安装工程施工质量验收标准编制：审核：批准：日期：年月发布年月实施宁波祥云停车设备有限公司发布欢迎下载 2目录1.适用范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2.依据标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3.升降横移类停车设备工程验收标准．．．．．．．．．．．．．．．．．．．．．．．．．．4.简易升降类停车设备工程验收标准．．．．．．．．．．．．．．．．．．．．．．．．．．5.平面移动类停车设备工程验收标准．．．．．．．．．．．．．．．．．．．．．．．．．．6.垂直升降类停车设备工程验收标准．．．．．．．．．．．．．．．．．．．．．．．．．．7.管理职责．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．欢迎下载 3本标准由宁波祥云停车设备有限公司根据《中华人民共和国机械行业标准》的规定，依据立体车库行业主流使用要求提出并制定。本标准起草单位：宁波祥云停车设备有限公司。本标准主要起草人：欢迎下载 41.适用范围本施工技术资料适用于立体车库安装工程验收，为公司内部标准。2.依据标准GB17907-2010 机械式停车设备通用安全要求GB50278-2010 起重设备安装工程施工及验收规范JB/T8909-1999 简易升降类机械式停车设备JB/T8910-1999 升降横移类机械式停车设备JB/T10545-2006 平面移动类机械式停车设备JB/T10475-2004 垂直升降类机械式停车设备3. 立体停车设备（升降横移类）工程验收标准3.1 安装基础、导轨检验标准序号检验项目检验内容与要求3.1.1安装基础支撑立柱的各基础面的安装尺寸符合图样要求。支撑立柱的各基础面的垂直咼差 W+5mm。支撑导轨的各基础面的安装尺寸符合图纸要求。支撑立柱的各基础面的垂直咼差 W+5mm。地坑侧壁上的梁连接基础面的安装尺寸符合图纸要求。3.1.2导轨导轨连接正确、牢固，无松动现象。导轨标咼差与立柱支撑面的咼度允差 W5m；单侧导项W+2.5mm。冋层两导轨工作面的相对标咼差 W±3mm。两端碰块安装符合图样要求，能有效防止出轨。3.2 框架安装质量检验标准3.2.1 见表一3.3 提升传动机构检验标准序号检验项目检验要求3.3.1提卷筒当载车板位于下位时，钢丝绳在卷筒上应至少保留 2 圈安全圈。卷筒上钢丝绳尾端的固定装置应有防松或自紧的性能，...
