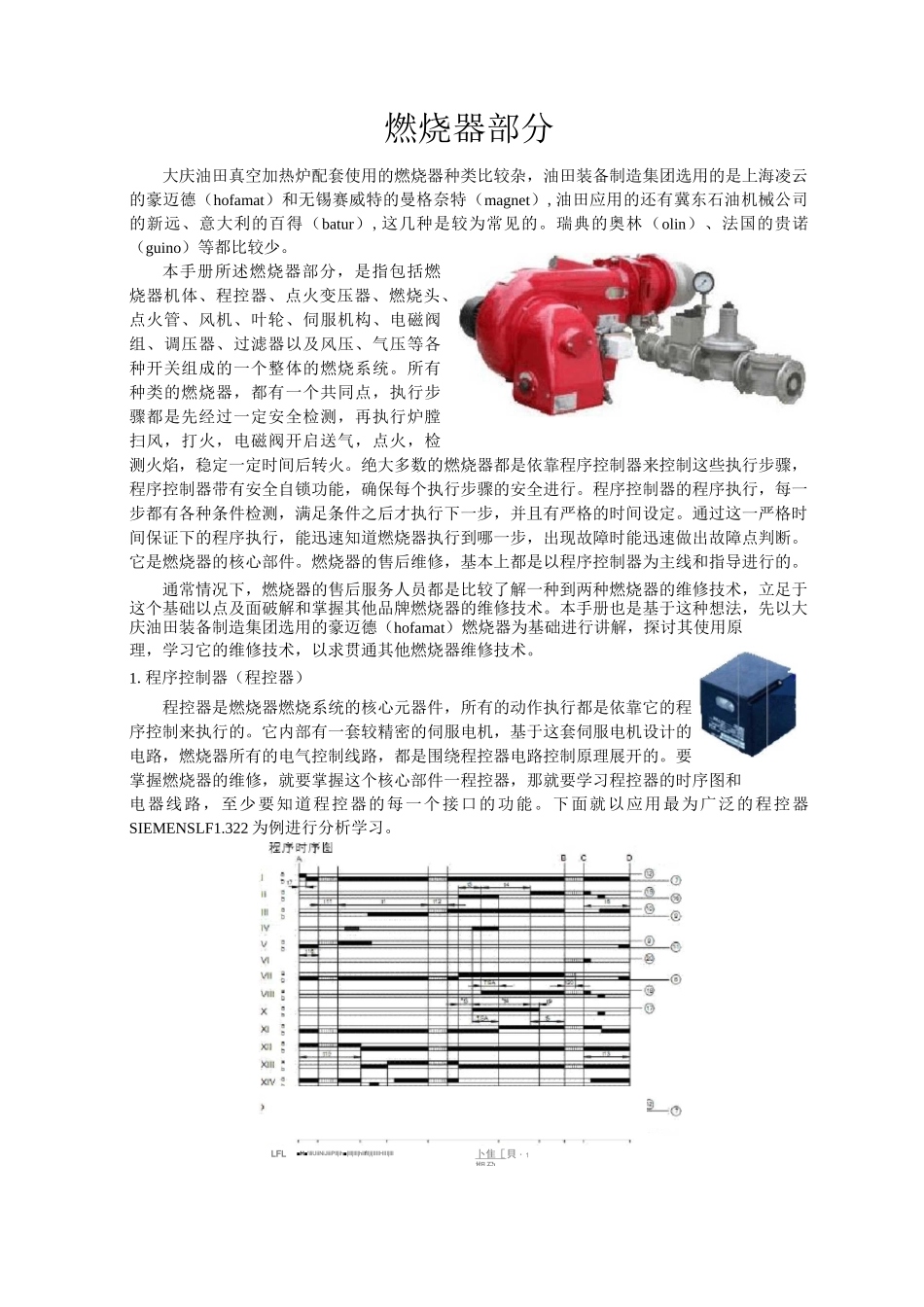

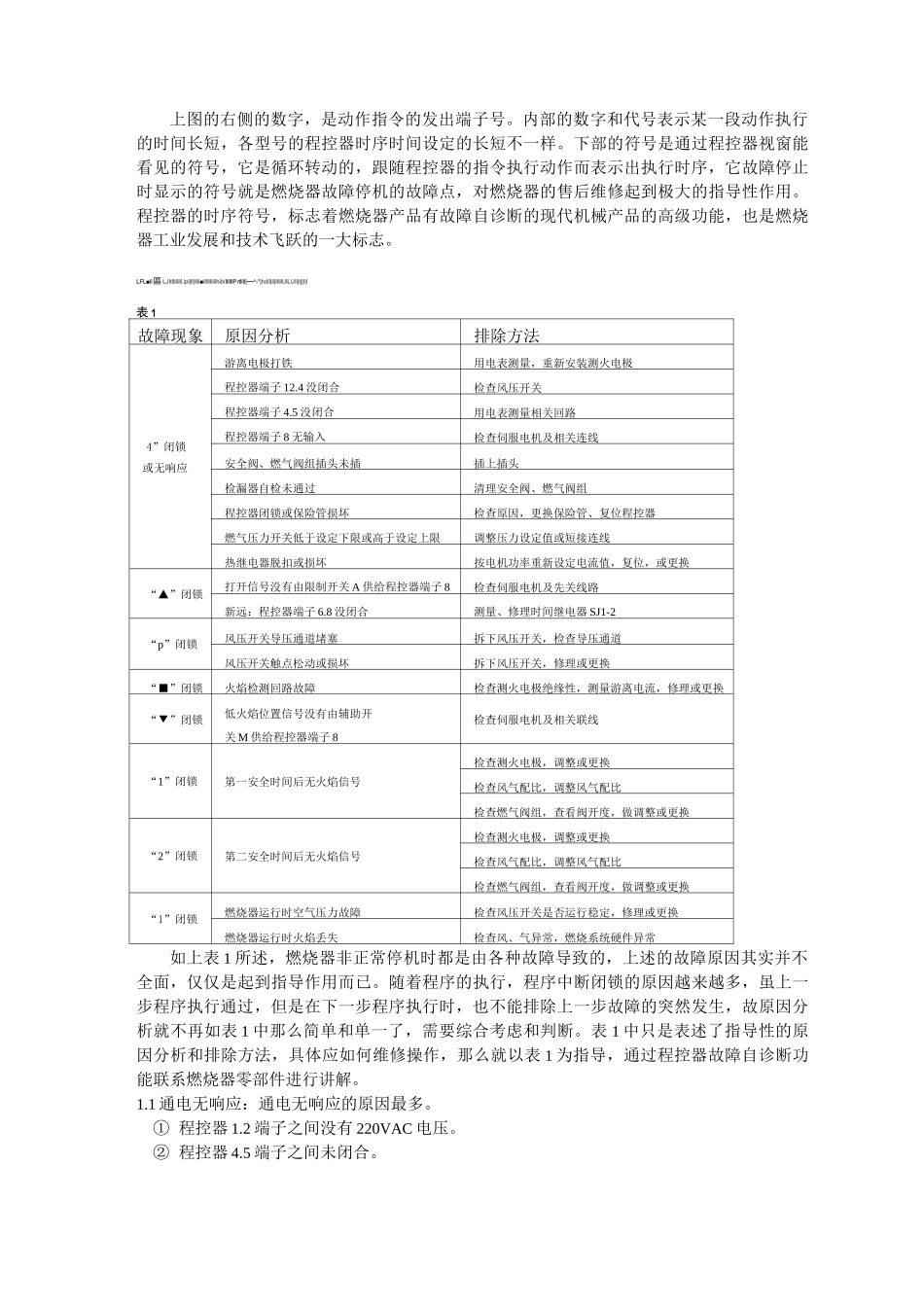

燃烧器部分大庆油田真空加热炉配套使用的燃烧器种类比较杂,油田装备制造集团选用的是上海凌云的豪迈德(hofamat)和无锡赛威特的曼格奈特(magnet),油田应用的还有冀东石油机械公司的新远、意大利的百得(batur),这几种是较为常见的。瑞典的奥林(olin)、法国的贵诺(guino)等都比较少。本手册所述燃烧器部分,是指包括燃烧器机体、程控器、点火变压器、燃烧头、点火管、风机、叶轮、伺服机构、电磁阀组、调压器、过滤器以及风压、气压等各种开关组成的一个整体的燃烧系统。所有种类的燃烧器,都有一个共同点,执行步骤都是先经过一定安全检测,再执行炉膛扫风,打火,电磁阀开启送气,点火,检测火焰,稳定一定时间后转火。绝大多数的燃烧器都是依靠程序控制器来控制这些执行步骤,程序控制器带有安全自锁功能,确保每个执行步骤的安全进行。程序控制器的程序执行,每一步都有各种条件检测,满足条件之后才执行下一步,并且有严格的时间设定。通过这一严格时间保证下的程序执行,能迅速知道燃烧器执行到哪一步,出现故障时能迅速做出故障点判断。它是燃烧器的核心部件。燃烧器的售后维修,基本上都是以程序控制器为主线和指导进行的。通常情况下,燃烧器的售后服务人员都是比较了解一种到两种燃烧器的维修技术,立足于这个基础以点及面破解和掌握其他品牌燃烧器的维修技术。本手册也是基于这种想法,先以大庆油田装备制造集团选用的豪迈德(hofamat)燃烧器为基础进行讲解,探讨其使用原理,学习它的维修技术,以求贯通其他燃烧器维修技术。1.程序控制器(程控器)程控器是燃烧器燃烧系统的核心元器件,所有的动作执行都是依靠它的程序控制来执行的。它内部有一套较精密的伺服电机,基于这套伺服电机设计的电路,燃烧器所有的电气控制线路,都是围绕程控器电路控制原理展开的。要掌握燃烧器的维修,就要掌握这个核心部件一程控器,那就要学习程控器的时序图和电器线路,至少要知道程控器的每一个接口的功能。下面就以应用最为广泛的程控器SIEMENSLF1.322 为例进行分析学习。LFL■H■'iliUiiNiJiiiPll|ih■|lll|lll|hilfll|i|IIIIHIII|lll卜隹[貝・1期孕上图的右侧的数字,是动作指令的发出端子号。内部的数字和代号表示某一段动作执行的时间长短,各型号的程控器时序时间设定的长短不一样。下部的符号是通过程控器视窗能看见的符号,它是循环转动的,跟随程控器的指令执行动作而表示出执行时序,它故障停止时显示的符号就是燃烧器故障停机...
