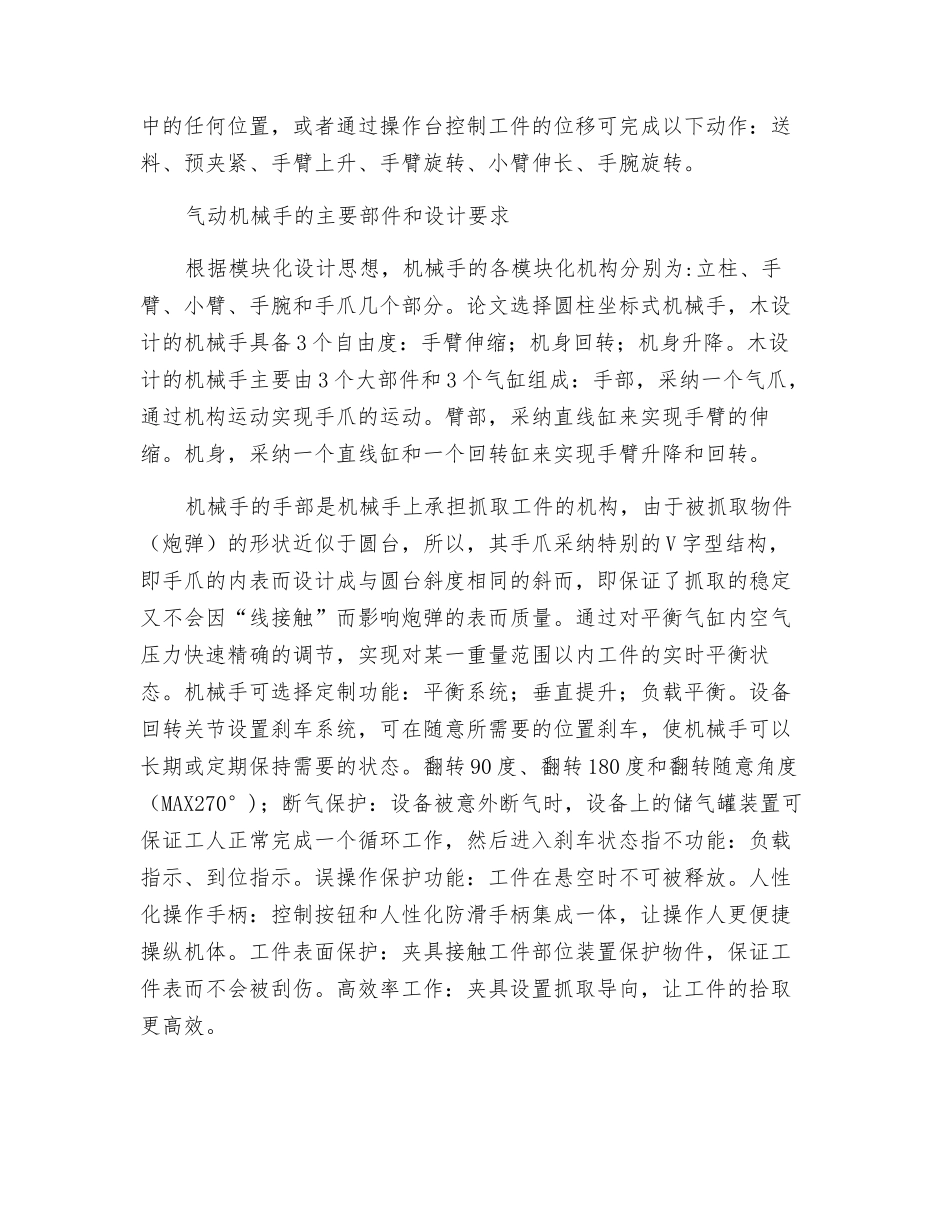

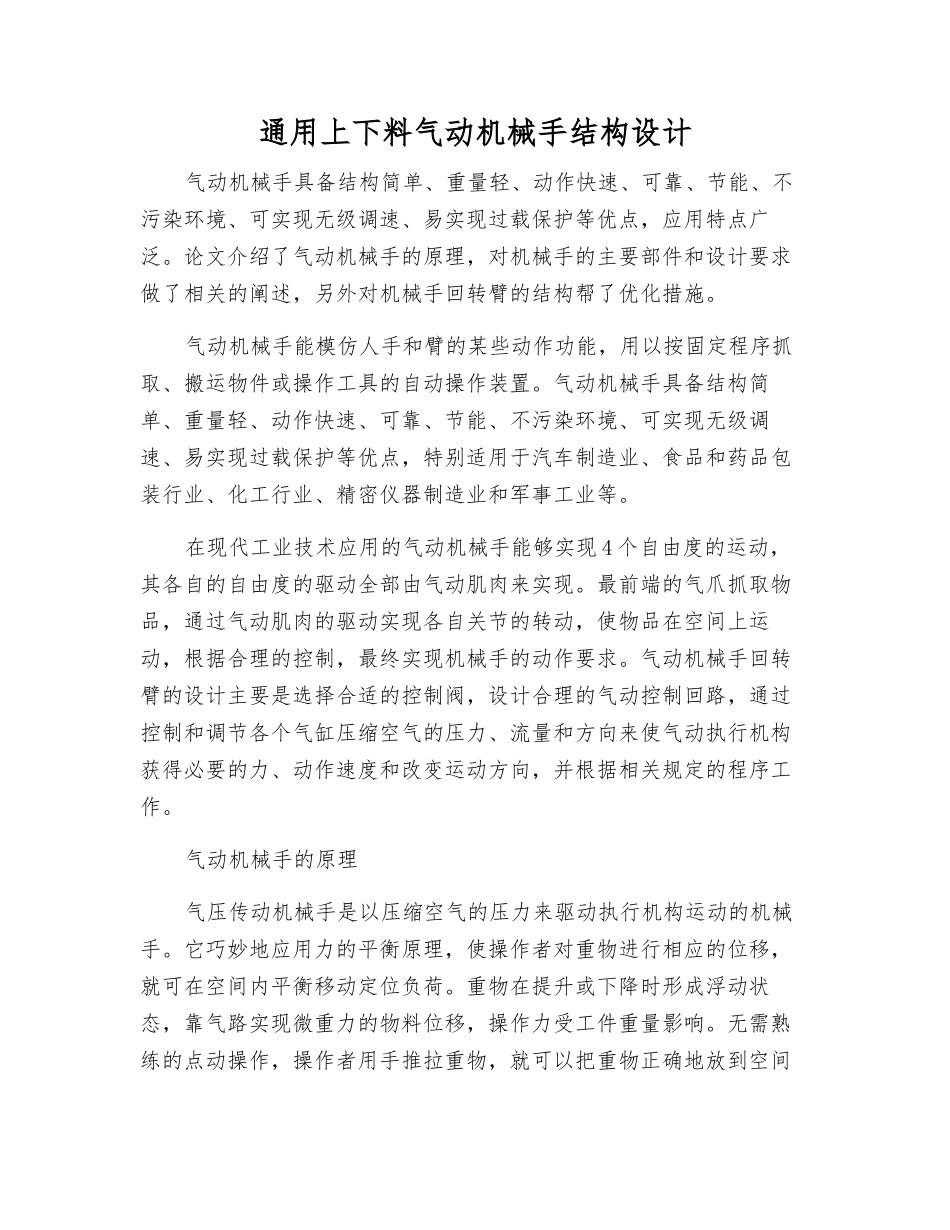

通用上下料气动机械手结构设计气动机械手具备结构简单、重量轻、动作快速、可靠、节能、不污染环境、可实现无级调速、易实现过载保护等优点，应用特点广泛。论文介绍了气动机械手的原理，对机械手的主要部件和设计要求做了相关的阐述，另外对机械手回转臂的结构帮了优化措施。气动机械手能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。气动机械手具备结构简单、重量轻、动作快速、可靠、节能、不污染环境、可实现无级调速、易实现过载保护等优点，特别适用于汽车制造业、食品和药品包装行业、化工行业、精密仪器制造业和军事工业等。在现代工业技术应用的气动机械手能够实现 4 个自由度的运动，其各自的自由度的驱动全部由气动肌肉来实现。最前端的气爪抓取物品，通过气动肌肉的驱动实现各自关节的转动，使物品在空间上运动，根据合理的控制，最终实现机械手的动作要求。气动机械手回转臂的设计主要是选择合适的控制阀，设计合理的气动控制回路，通过控制和调节各个气缸压缩空气的压力、流量和方向来使气动执行机构获得必要的力、动作速度和改变运动方向，并根据相关规定的程序工作。气动机械手的原理气压传动机械手是以压缩空气的压力来驱动执行机构运动的机械手。它巧妙地应用力的平衡原理，使操作者对重物进行相应的位移，就可在空间内平衡移动定位负荷。重物在提升或下降时形成浮动状态，靠气路实现微重力的物料位移，操作力受工件重量影响。无需熟练的点动操作，操作者用手推拉重物，就可以把重物正确地放到空间中的任何位置，或者通过操作台控制工件的位移可完成以下动作：送料、预夹紧、手臂上升、手臂旋转、小臂伸长、手腕旋转。气动机械手的主要部件和设计要求根据模块化设计思想，机械手的各模块化机构分别为:立柱、手臂、小臂、手腕和手爪几个部分。论文选择圆柱坐标式机械手，木设计的机械手具备 3 个自由度：手臂伸缩；机身回转；机身升降。木设计的机械手主要由 3 个大部件和 3 个气缸组成：手部，采纳一个气爪，通过机构运动实现手爪的运动。臂部，采纳直线缸来实现手臂的伸缩。机身，采纳一个直线缸和一个回转缸来实现手臂升降和回转。机械手的手部是机械手上承担抓取工件的机构，由于被抓取物件（炮弹）的形状近似于圆台，所以，其手爪采纳特别的 V 字型结构，即手爪的内表而设计成与圆台斜度相同的斜而，即保证了抓取的稳定又不会因“线接触”而影响炮弹的表而质量。通过对平...
