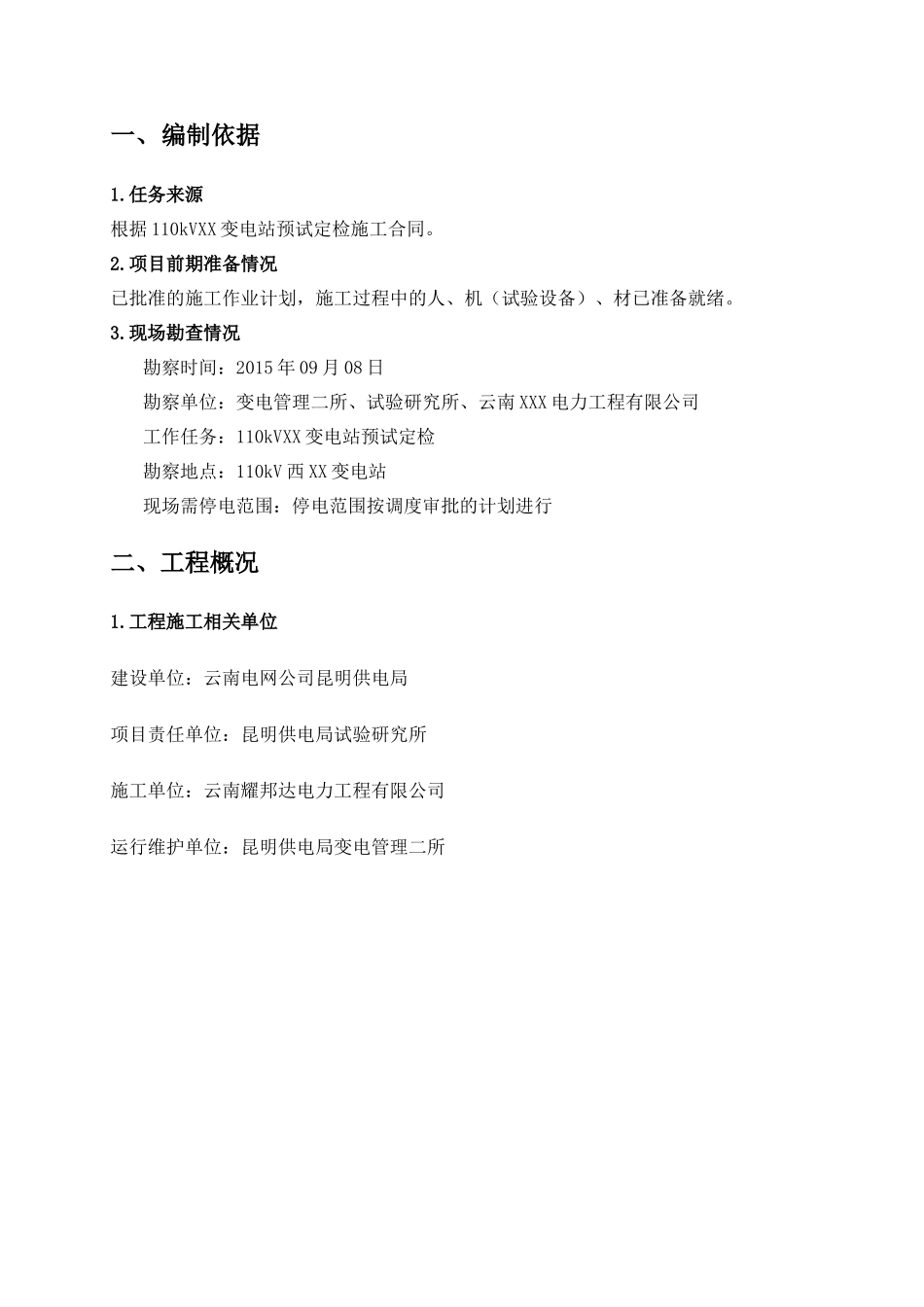

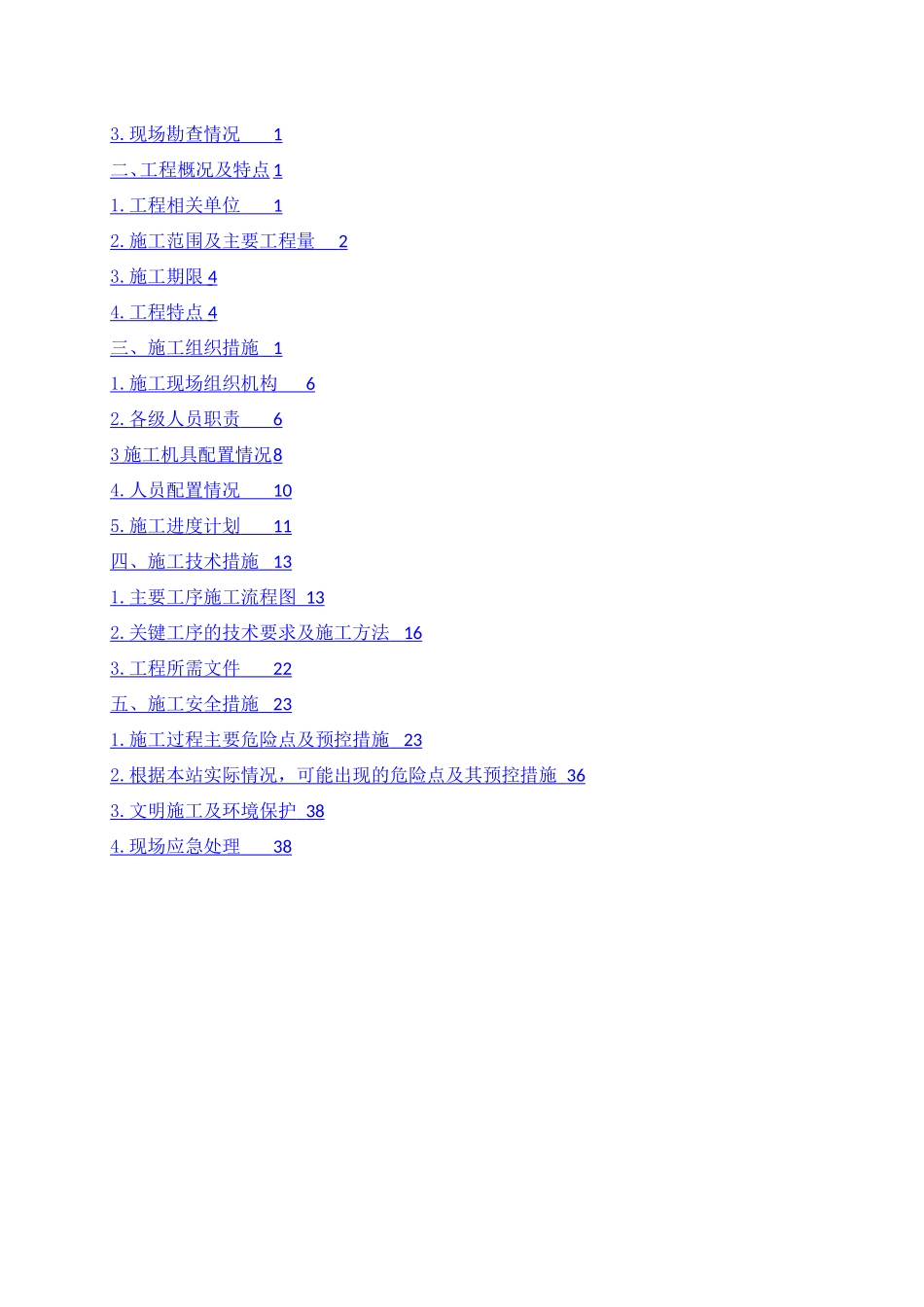

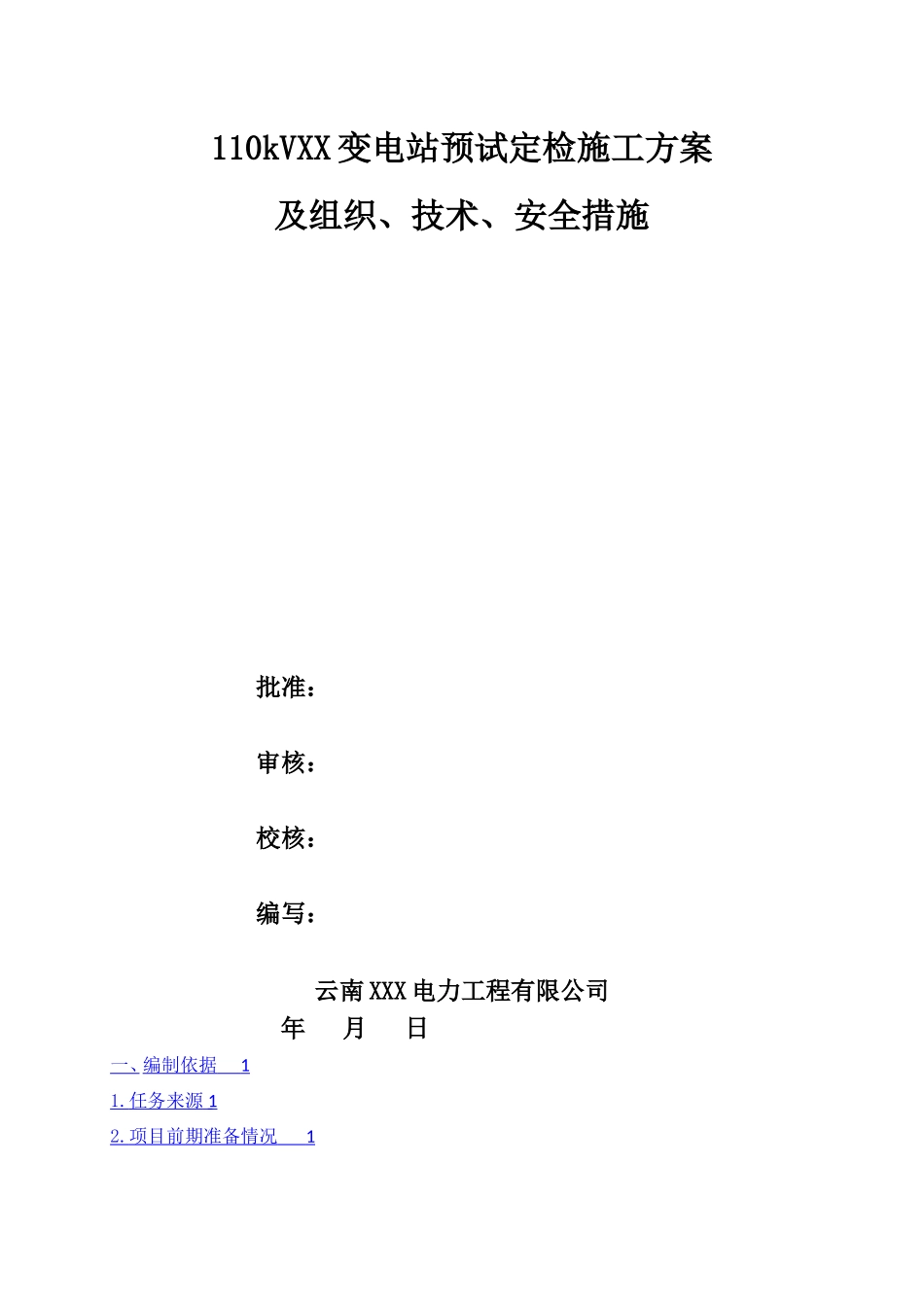

110kVXX变电站预试定检施工方案及组织、技术、安全措施批准：审核：校核：编写：云南XXX电力工程有限公司年月日一、编制依据11.任务来源12.项目前期准备情况13.现场勘查情况1二、工程概况及特点11.工程相关单位12.施工范围及主要工程量23.施工期限44.工程特点4三、施工组织措施11.施工现场组织机构62.各级人员职责63施工机具配置情况84.人员配置情况105.施工进度计划11四、施工技术措施131.主要工序施工流程图132.关键工序的技术要求及施工方法163.工程所需文件22五、施工安全措施231.施工过程主要危险点及预控措施232.根据本站实际情况，可能出现的危险点及其预控措施363.文明施工及环境保护384.现场应急处理38一、编制依据1.任务来源根据110kVXX变电站预试定检施工合同。2.项目前期准备情况已批准的施工作业计划，施工过程中的人、机（试验设备）、材已准备就绪。3.现场勘查情况勘察时间：2015年09月08日勘察单位：变电管理二所、试验研究所、云南XXX电力工程有限公司工作任务：110kVXX变电站预试定检勘察地点：110kV西XX变电站现场需停电范围：停电范围按调度审批的计划进行二、工程概况1.工程施工相关单位建设单位：云南电网公司昆明供电局项目责任单位：昆明供电局试验研究所施工单位：云南耀邦达电力工程有限公司运行维护单位：昆明供电局变电管理二所2.施工范围、主要工程量及作业时间序号厂站名停电设备及作业场所作业内容计划开始时间计划结束时间备注1110kV西华变电站110kV1号主变、110kV上海三西线151断路器、110kV1号主变10kV侧001断路器、110kV内桥112断路器、1110kV备自投装置1.110kV1号主变试验、小修，中性点隔离开关小修，中性点避雷器试验；2.110kV1号主变10kV001断路器小修、试验，电流互感器试验，避雷器试验；3.110kV1号主变保护首检，冷却器PLC控制器及风冷回路检查试验，四遥量核对，二次端子紧固，本体、有载瓦斯继电器校验；4.110kV上海三西线151断路器小修、试验；5.110kV备自投全检，四遥量核对，二次端子紧固；6温度表检查。2015/10/219:00:002015/10/2423:00:00已批准2110kV西华变电站10kV1号站用变、10kV1号站用变083断路器1.10kV1号站用变083断路器试验，保护全检，四遥量核对，二次端子紧固；2.10kV1号站用变及消弧线圈小修、试验，中性点避雷器试验；3.10kV1号站用变083断路器电流互感器试验；4.10kV1号站用变083断路器避雷器试验。2015/10/219:00:002015/10/2222:00:00已批准3110kV西华变电站10kVⅠ段母线PT、PB、10kVⅠ段母线计量PT1.10kVⅠ段母线PT柜电压互感器试验；2.10kVⅠ段母线避雷器试验；3.10kVⅠ段母线计量电压互感器试验。2015/10/219:00:002015/10/2122:00:00已批准4110kV西华变电站110kV上海三西线151断路器及线路110kV上海三西线线路避雷器试验2015/10/219:00:002015/10/2123:00:00已批准5110kV西华变电站低频低压减载装置低频低压减载装置全检，四遥量核对，二次端子紧固2015/10/239:00:002015/10/2322:00:00已批准6110kV西华变电站主变故障录波器故障录波器全检，四遥量核对，二次端子紧固。2015/10/239:00:002015/10/2322:00:00已批准7110kV西华变电站110kV2号主变、110kV上海二西线152断路器、110kV21.110kV2号主变试验、小修，中性点隔离开关小修，中性点避雷器试验；2.110kV2号主变10kV002断路器小修、试验，电流互感器试2015/10/269:00:002015/10/2923:00:00已批准号主变10kV侧002断路器、110kV内桥112断路器验，避雷器试验；3.110kV2号主变保护首检，冷却器PLC控制器及风冷回路检查试验，四遥量核对，二次端子紧固，本体、有载瓦斯继电器校验；4.110kV上海二西线线路避雷器试验；5.110kV上海二西线152断路器小修、试验；6.110kV内桥112断路器小修、试验；7.主变温度表检查。8.1522隔离开关靠母线侧SF6漏气检查处理工作。8110kV西华变电站110kV上海二西线152断路器及线路110kV上海二西线线路避雷器试验。2015/10/269:00:002015/10/2623:00:00已批准9110kV西华变电站10kVⅡ段母线PT、PB、10kVⅡ段母线计量PT1.10kVⅡ段母线PT柜电压互感器试验；2.10kVⅡ段母线避雷器试验；3.10kVⅡ段母线计量电压互感器试验。2015/10/289:00...
