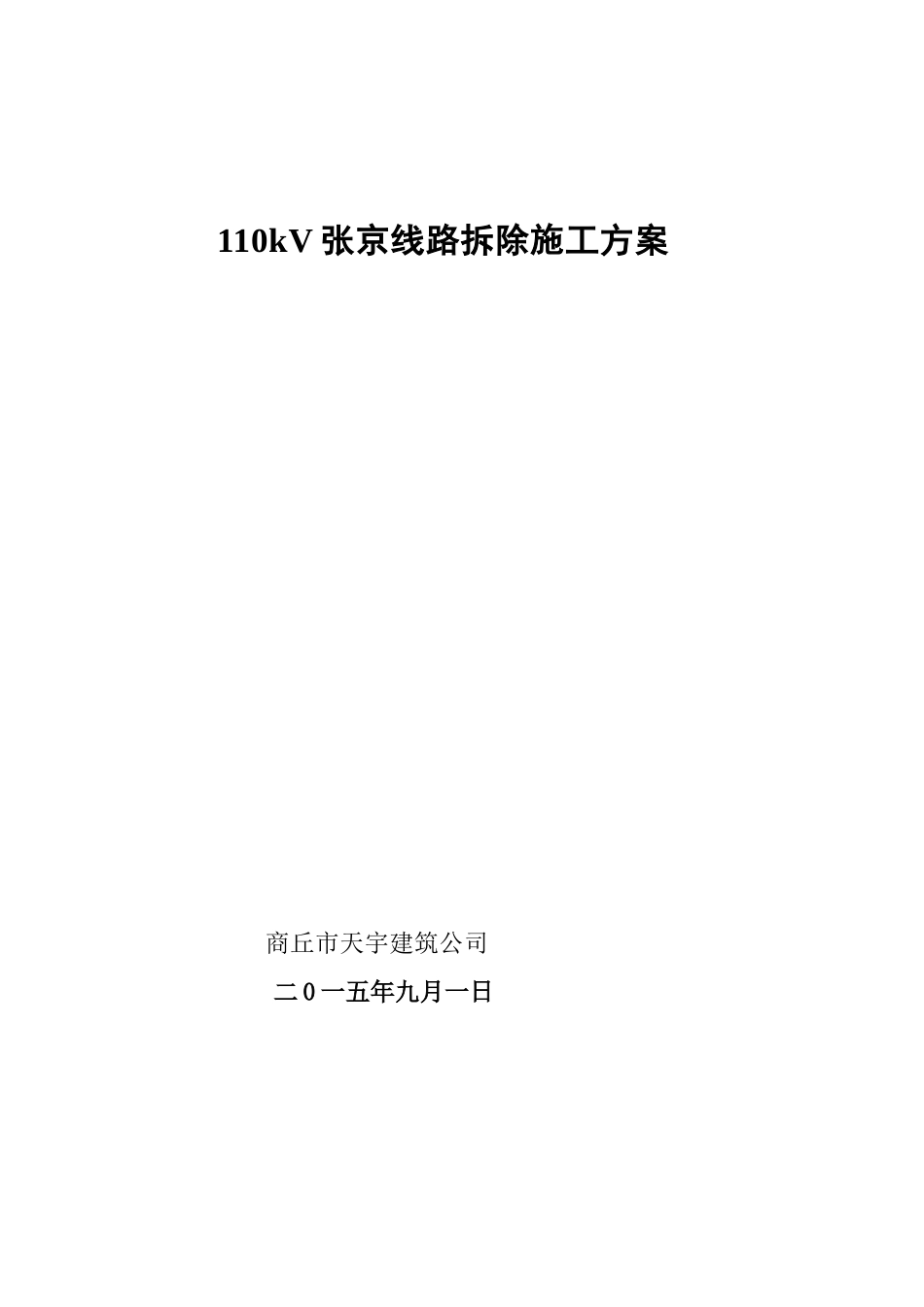

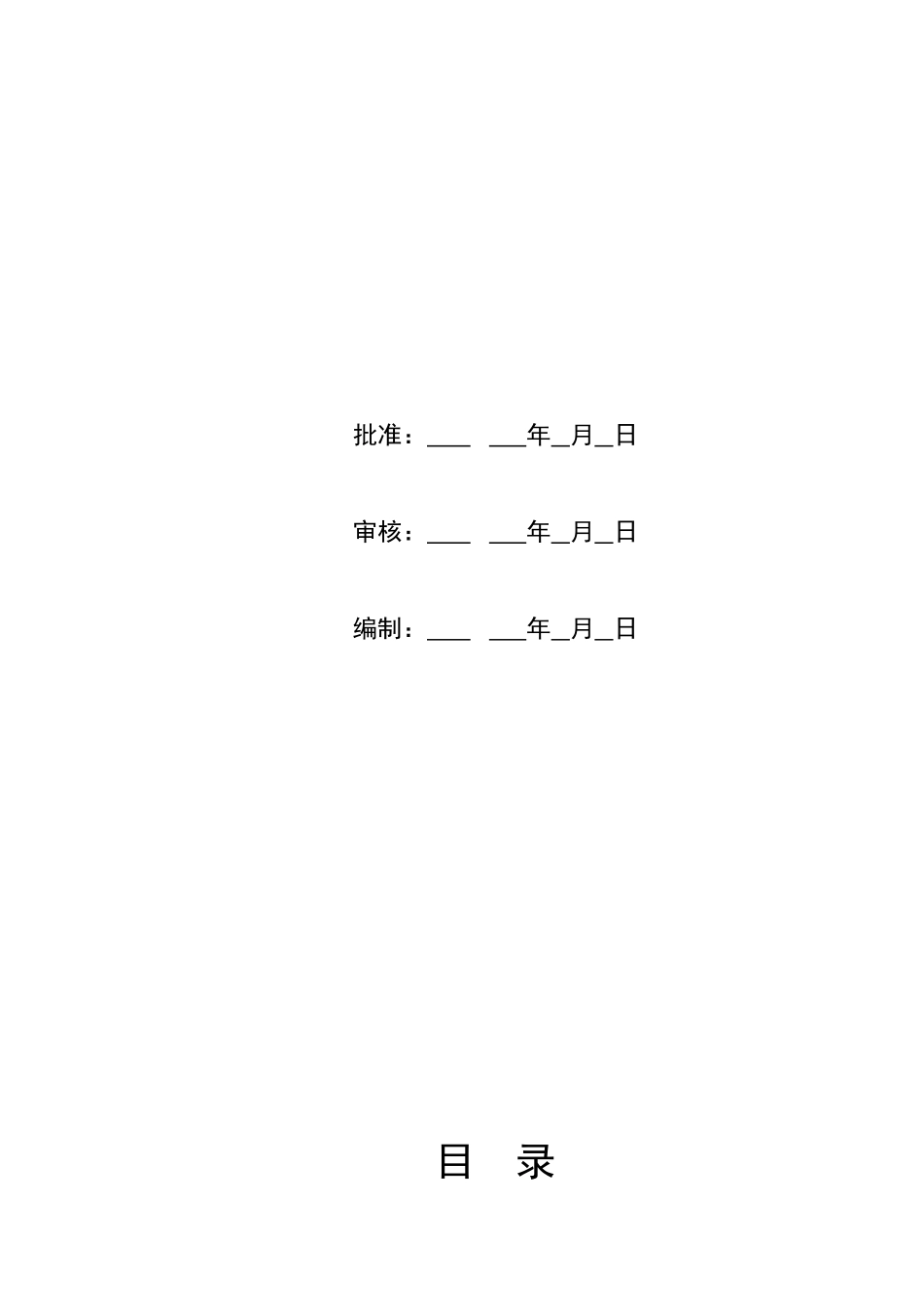

110kV张京线路拆除施工方案商丘市天宇建筑公司二0一五年九月一日批准:年月日审核:年月日编制:年月日目录1.编制依据2.工程概况及特点3.施工现场组织及人员安排4.拆旧准备工作5.拆旧施工措施6.安全注意事项7.主要危险点预控8.职业健康安全及环境保护注意事项9.紧急救援预案10.危险源辨识及预控措施:110kV张京线路工程拆除施工方案一、编制依据1、《110kV张京线路工程施工图纸》2、《国家电网公司电力安全工作规程》(电力线路部分)。3、110kV张京原线路的相关资料及图纸。4、对拟拆除线路的实际勘查情况二、工程概况及特点:本期工程对110kV张京线路49#—54#线路段及49#线塔东侧线路段(共2基塔)的共八基九挡共计约2公里旧线路及钢管塔进行拆除,该拟拆除线路交叉跨越380V以下线路5处,跨越10kV线路32处,跨越公路1处。其中51#与52#塔中间跨越10KV归德南线105支线,49#与东侧π型杆中间跨越10KV华归线。49#及52#为转角塔,其他均为直线塔,具体见下面杆塔布置示意图:宋城路52#北54#53#归德南线归德51#路50#华归线49#π型杆角钢塔三、施工现场组织及人员安排:1、人员安排总负责人:李华施工负责人:技术负责人:马宏专职安全员:班五海停电工作负责人:本次参加施工的技工:10人(中级工6人,初级工4人),辅助工:20人共28人,分成2个施工班组;每个施工班组设立1安全监护人。跨越架搭设另行安排。2、责任人职责总负责人:负责组织对本工程拆旧线地段,同参加施工的有关人员进行现场勘察,并制定编制拆旧施工方案;根据实际工作量对管理人员和施工队人员进行详细的组织分工,并指导组织有关负责人对施工队进行安全技术交底和对现场指挥发布方案实施命令。施工负责人:现场方案实施的总负责。根据总负责人发布的命令向现场具体项目实施人员发布分项施工命令,并对方案实施过程中的安全负责。技术负责人:负责施工前的技术准备,制定实施方案细则,组织施工方案交底工作。并对拆旧方案的安全、拆旧的技术方法方面负责。负责现场各工序技术规范的落实,施工完毕后配合有关人员进行检查。专职安全员:负责现场安全措施实施,督促检查施工现场各道工序施工方案的安全措施的执行情况,发现违章及时进行现场纠正;检查施工现场配合停电第一种票,并按《电力建设安全工作规程》和《国家电网公司电力安全工作规程》(电力线路部分)的要求进行现场监督。停电工作负责人:全面负责整个工程放紧线施工的跨越线路停电工作,计划实施安排,与施工负责人、现场技术员、现场安全员共同制定跨越施工措施、安全技术措施、施工计划等工作。四、施工机具配置:序号名称规格单位数量管理人员1货车2.5吨辆12皮卡车客货辆13跨越架10kV用付24汽车吊50吨辆15绞磨(机动/人工)5吨/3吨台/台3/26手搬葫芦6吨付37手搬葫芦3吨付38起重滑轮5吨付49起重滑轮3吨付410起重滑轮2吨付511放线滑车尼龙或铝质付612磨绳Φ16米30013钢丝套Φ18根514钢丝套Φ20根515地锚钎Φ600×1400根116麻绳Φ20米20017麻绳Φ24米10018断线钳36″把319对讲机部4四、拆旧准备工作1、施工负责人组织进场的相关人员认真查看施工现场,熟悉现场工作环境,对每基杆塔的型号和呼高、重量。采用什么方法有一定措施。2、制订开工时间表、先期与当地交管部门取得联系,争取交通管理部门的支持。3、然后自定沿线路跨越架搭设方案,及时进场搭设跨越。4、组织施工班组进行安全、技术交底,熟悉拆旧具体施工方法,交待拆旧线旧塔的安全操着方法和要求、需采取的安全防范及危险点预控措施。4、计划选用合适工器具(绞磨、滑车、钢绳、紧线夹、断线钳、防盗搬手套、对讲机),对工器具型号、性能进行细致检查;对个人安全工器具检查是否良好。5、根据以前拆旧经验,拆旧采用的气割必须配置足够氧气和液化气,氧气瓶与液化气瓶应分开保管,保持一定的安全距离,并准备防火灭火用设备。6、明确管理人员与班组负责人、安全监护员的工作职责与工作内容,做到分工明确,相互配合。7、验电①首先要进行验电手续,验电要用合格的验电器,验电线路确无电压。②验电时应戴绝缘手套,穿绝缘鞋,并有专人监护。③同塔架设的多层电力线路进行验电时,先下层,后...
