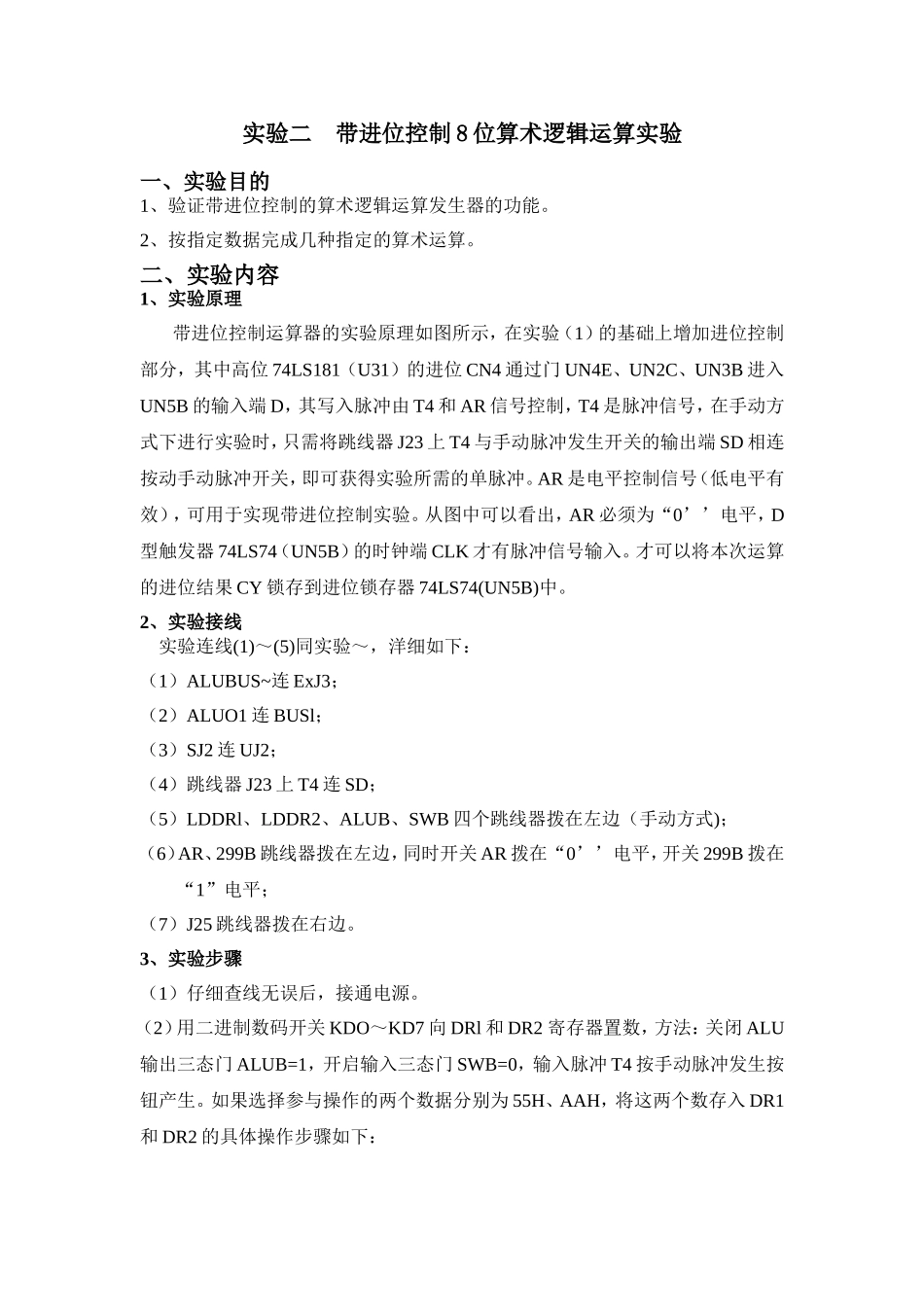

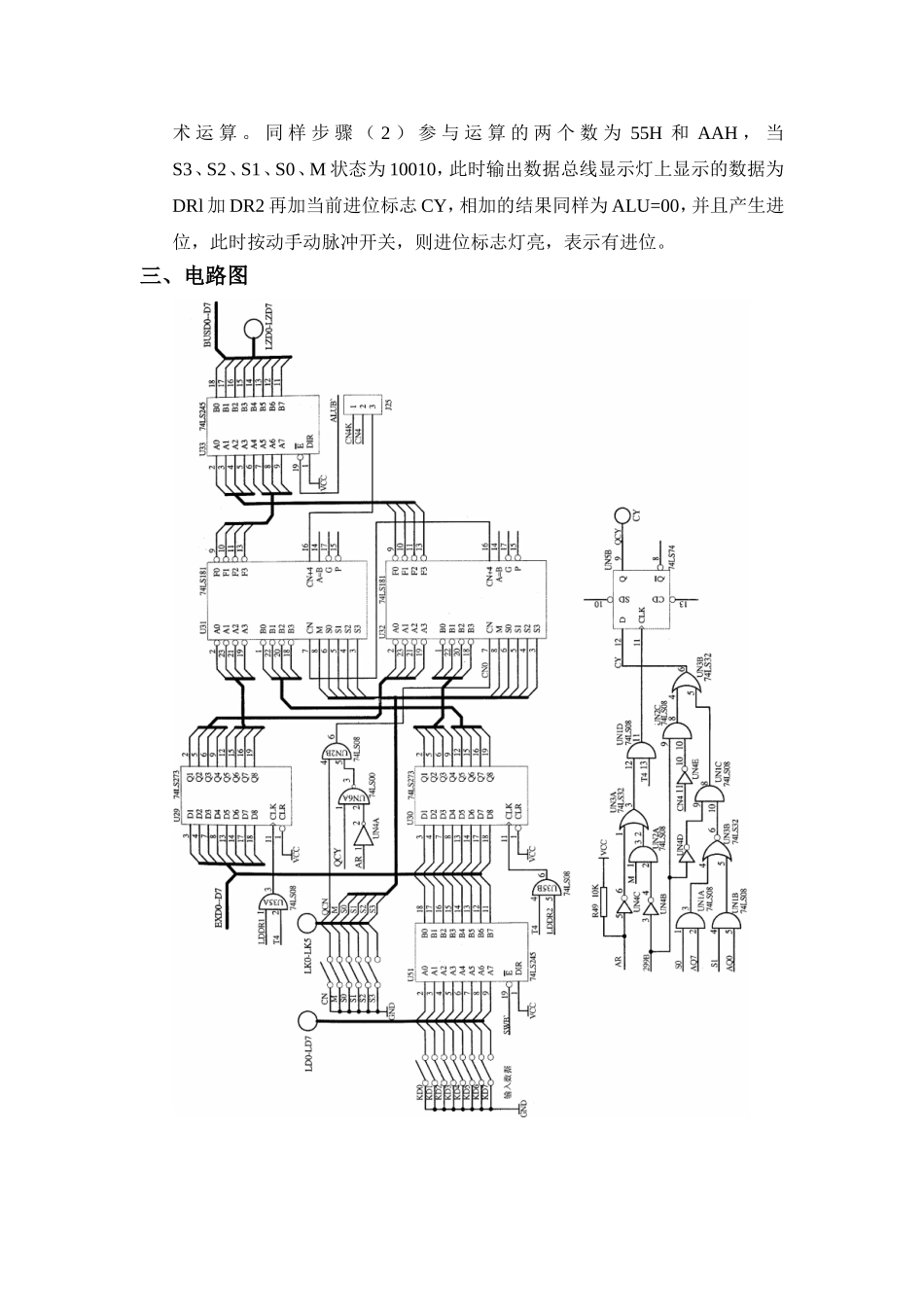

实验二带进位控制8位算术逻辑运算实验一、实验目的1、验证带进位控制的算术逻辑运算发生器的功能。2、按指定数据完成几种指定的算术运算。二、实验内容1、实验原理带进位控制运算器的实验原理如图所示，在实验（1）的基础上增加进位控制部分，其中高位74LS181（U31）的进位CN4通过门UN4E、UN2C、UN3B进入UN5B的输入端D，其写入脉冲由T4和AR信号控制，T4是脉冲信号，在手动方式下进行实验时，只需将跳线器J23上T4与手动脉冲发生开关的输出端SD相连按动手动脉冲开关，即可获得实验所需的单脉冲。AR是电平控制信号（低电平有效），可用于实现带进位控制实验。从图中可以看出，AR必须为“0’’电平，D型触发器74LS74（UN5B）的时钟端CLK才有脉冲信号输入。才可以将本次运算的进位结果CY锁存到进位锁存器74LS74(UN5B)中。2、实验接线实验连线(1)～(5)同实验～，洋细如下：（1）ALUBUS~连ExJ3；（2）ALUO1连BUSl；（3）SJ2连UJ2；（4）跳线器J23上T4连SD；（5）LDDRl、LDDR2、ALUB、SWB四个跳线器拨在左边（手动方式)；（6）AR、299B跳线器拨在左边，同时开关AR拨在“0’’电平，开关299B拨在“1”电平；（7）J25跳线器拨在右边。3、实验步骤（1）仔细查线无误后，接通电源。（2）用二进制数码开关KDO～KD7向DRl和DR2寄存器置数，方法：关闭ALU输出三态门ALUB=1，开启输入三态门SWB=0，输入脉冲T4按手动脉冲发生按钮产生。如果选择参与操作的两个数据分别为55H、AAH，将这两个数存入DR1和DR2的具体操作步骤如下：（3）开关ALUB=0，开启输出三态门，开关SWB=1，关闭输入三态门，同时让LDDR1=0，LDDR2=0。（4）如果原来有进位，CY=1，进位灯亮，但需要清零进位标志时，具体操作方法如下：S3、S2、S1、S0、M的状态置为00000，AR信号置为“0”电平（清零操作时DRl寄存器中的数应不等于FF）。按动手动脉冲发生开关，CY=0，即清进位标志。注：进位标志指示灯CY亮时表示进位标志为“1”，有进位；进位标志指示灯CY灭时，表示进位位为“0”，无进位。（5）验证带进位运算及进位锁存功能这里有两种情况：进位标志已清零，即CY=0，进位灯灭。使开关CN=0，再来进行带进位算术运算。例如步骤（2）参与运算的两个数为55H和AAH，当S3、S2、S1、S0状态为10010，此时输出数据总线显示灯上显示的数据为DRl加DR2再加初始进位位“1”（因CN=0），相加的结果应为ALU=00，并且产生进位，此时按动手动脉冲开关，则进位标志灯亮，表示有进位。使开关CN=1，当S3、S2、S1、S0状态为10010，则相加的结累ALU=FF，并且不产生进位。原来有进位，即CY=1，进位灯亮。此时不考虑CN的状态，再来进行带进位算数据开关置数开输入三态门数据存入寄存器DR1ALUB=1SWB=0LDDR1=1LDDR2=0T4=∏KD0～KD701010101数据开关置数开输入三态门数据存入寄存器DR2ALUB=1SWB=0LDDR1=0LDDR2=1T4=∏KD0～KD710101010术运算。同样步骤（2）参与运算的两个数为55H和AAH，当S3、S2、S1、S0、M状态为10010，此时输出数据总线显示灯上显示的数据为DRl加DR2再加当前进位标志CY，相加的结果同样为ALU=00，并且产生进位，此时按动手动脉冲开关，则进位标志灯亮，表示有进位。三、电路图
