规约报文解析方法VIP免费

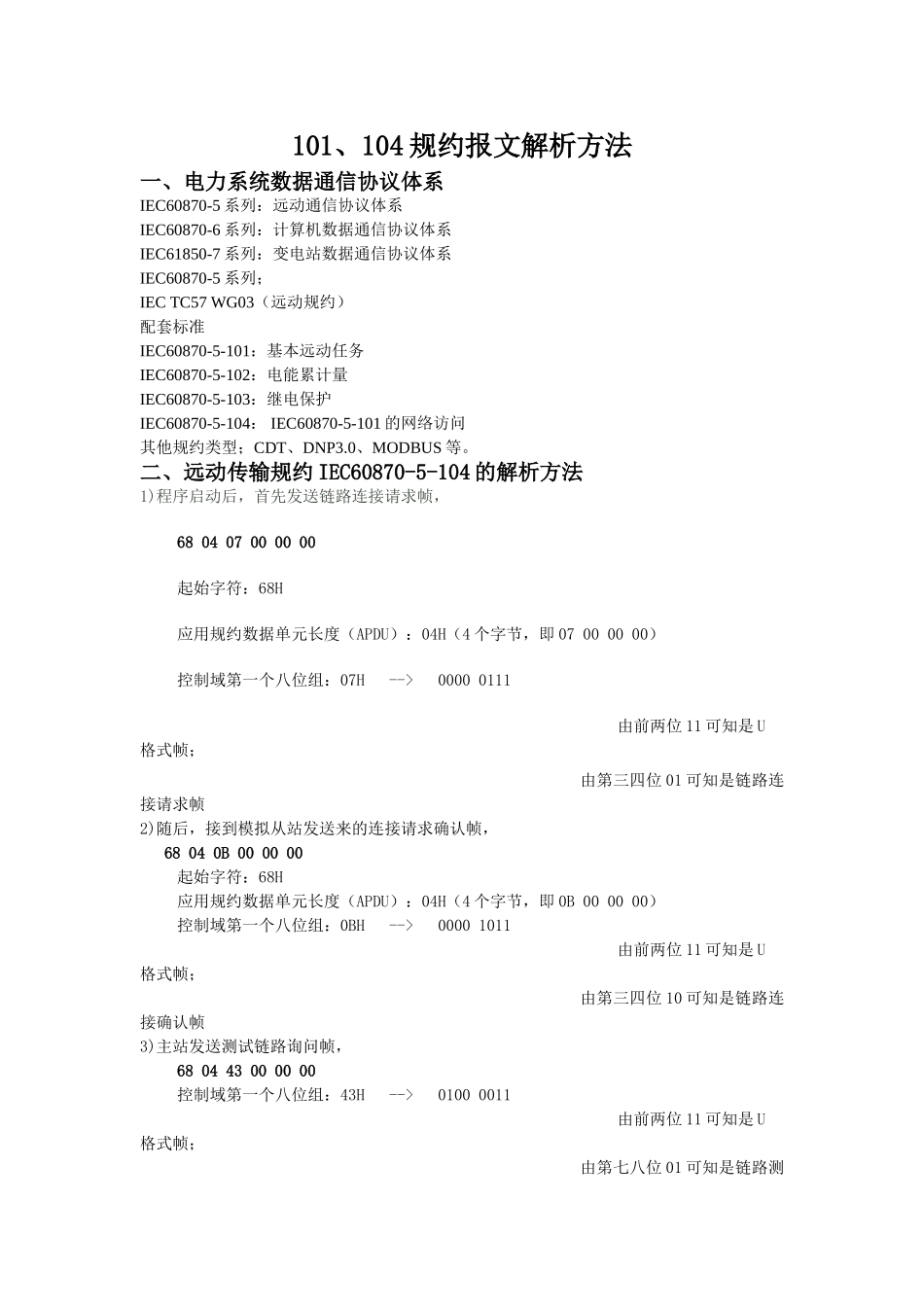

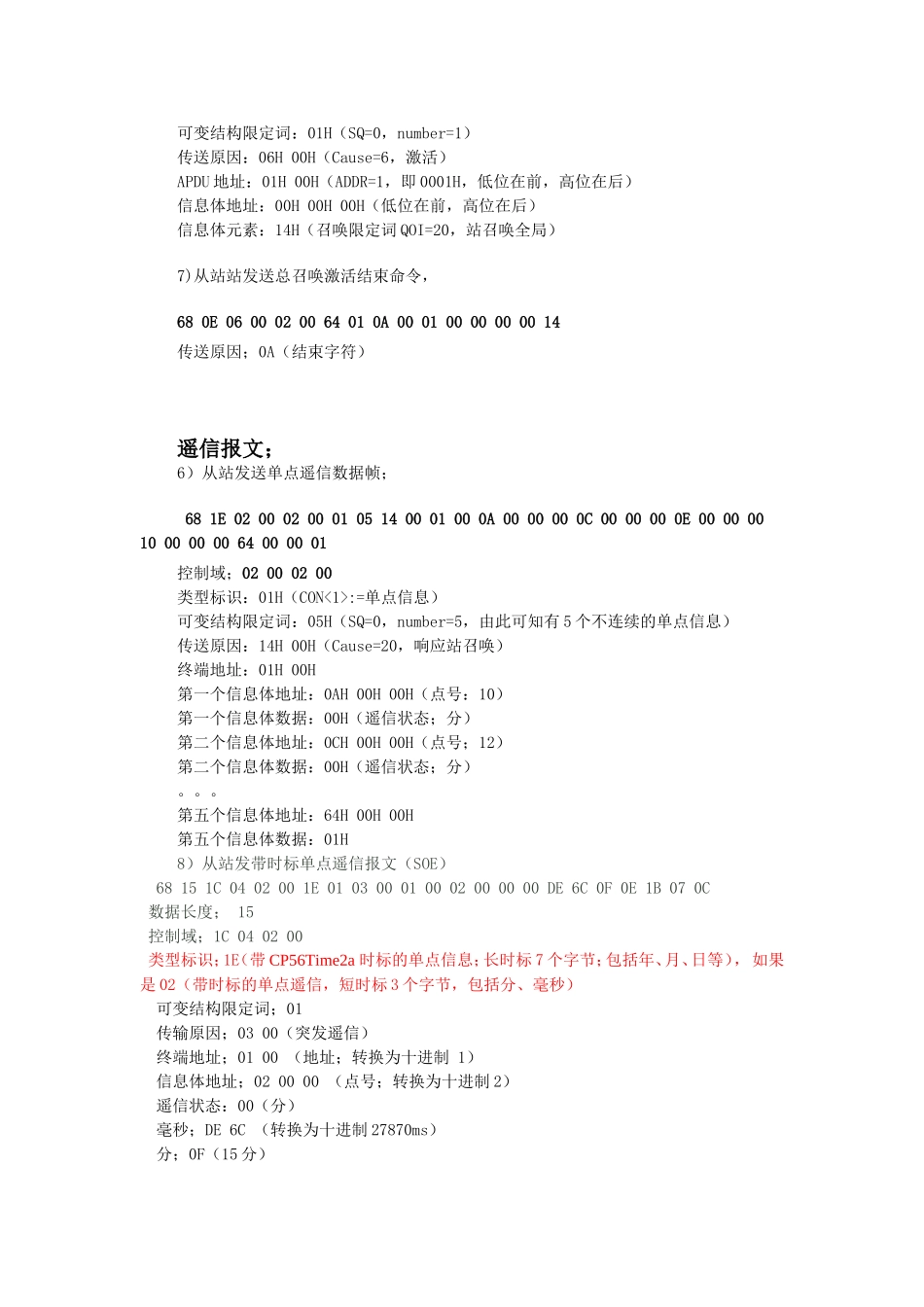

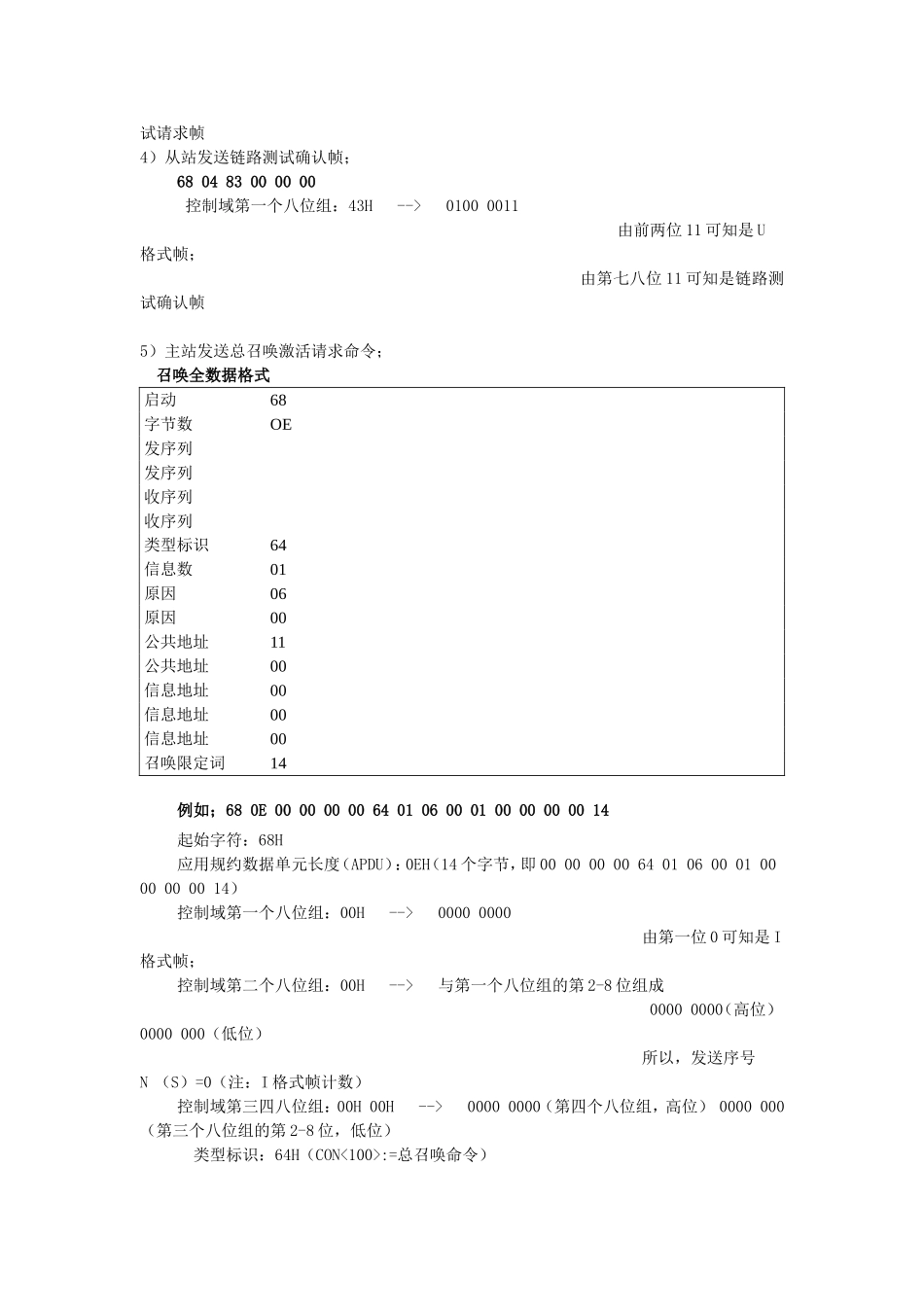

101、104规约报文解析方法一、电力系统数据通信协议体系IEC60870-5系列：远动通信协议体系IEC60870-6系列：计算机数据通信协议体系IEC61850-7系列：变电站数据通信协议体系IEC60870-5系列；IECTC57WG03（远动规约）配套标准IEC60870-5-101：基本远动任务IEC60870-5-102：电能累计量IEC60870-5-103：继电保护IEC60870-5-104：IEC60870-5-101的网络访问其他规约类型；CDT、DNP3.0、MODBUS等。二、远动传输规约IEC60870-5-104的解析方法1)程序启动后，首先发送链路连接请求帧，680407000000起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即07000000）控制域第一个八位组：07H-->00000111由前两位11可知是U格式帧；由第三四位01可知是链路连接请求帧2)随后，接到模拟从站发送来的连接请求确认帧，68040B000000起始字符：68H应用规约数据单元长度（APDU）：04H（4个字节，即0B000000）控制域第一个八位组：0BH-->00001011由前两位11可知是U格式帧；由第三四位10可知是链路连接确认帧3)主站发送测试链路询问帧，680443000000控制域第一个八位组：43H-->01000011由前两位11可知是U格式帧；由第七八位01可知是链路测试请求帧4）从站发送链路测试确认帧；680483000000控制域第一个八位组：43H-->01000011由前两位11可知是U格式帧；由第七八位11可知是链路测试确认帧5）主站发送总召唤激活请求命令；召唤全数据格式启动68字节数OE发序列发序列收序列收序列类型标识64信息数01原因06原因00公共地址11公共地址00信息地址00信息地址00信息地址00召唤限定词14例如；680E0000000064010600010000000014起始字符：68H应用规约数据单元长度（APDU）：0EH（14个字节，即0000000064010600010000000014）控制域第一个八位组：00H-->00000000由第一位0可知是I格式帧；控制域第二个八位组：00H-->与第一个八位组的第2-8位组成00000000（高位）0000000（低位）所以，发送序号N（S）=0（注：I格式帧计数）控制域第三四八位组：00H00H-->00000000（第四个八位组，高位）0000000（第三个八位组的第2-8位，低位）类型标识：64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：06H00H（Cause=6，激活）APDU地址：01H00H（ADDR=1，即0001H，低位在前，高位在后）信息体地址：00H00H00H（低位在前，高位在后）信息体元素：14H（召唤限定词QOI=20，站召唤全局）7)从站站发送总召唤激活结束命令，680E0600020064010A00010000000014传送原因；0A（结束字符）遥信报文；6）从站发送单点遥信数据帧；681E020002000105140001000A0000000C0000000E0000001000000064000001控制域；02000200类型标识：01H（CON<1>:=单点信息）可变结构限定词：05H（SQ=0，number=5，由此可知有5个不连续的单点信息）传送原因：14H00H（Cause=20，响应站召唤）终端地址：01H00H第一个信息体地址：0AH00H00H（点号：10）第一个信息体数据：00H（遥信状态；分）第二个信息体地址：0CH00H00H（点号；12）第二个信息体数据：00H（遥信状态；分）。。。第五个信息体地址：64H00H00H第五个信息体数据：01H8）从站发带时标单点遥信报文（SOE）68151C0402001E010300010002000000DE6C0F0E1B070C数据长度；15控制域；1C040200类型标识；1E（带CP56Time2a时标的单点信息；长时标7个字节；包括年、月、日等），如果是02（带时标的单点遥信，短时标3个字节，包括分、毫秒）可变结构限定词；01传输原因；0300（突发遥信）终端地址；0100（地址；转换为十进制1）信息体地址；020000（点号；转换为十进制2）遥信状态：00（分）毫秒；DE6C（转换为十进制27870ms）分；0F（15分）时;0E（14时）日;1B（27日）月；07（7月）年；0C（12年）遥控报文；9)遥控预置选择合；680e000000002d010600010001600081起始字符；68数据长度；0e控制域；00000000类型标示；2d(单点遥控)可变结构限定词；01传送原因；0600（激活）终端地址；0100（地址；1）信息体地址；016000（点号；6001（十六进制）十进制24577）信息体元素；81（十进制10000001最高位1为预置，0为执行；最低两位01控合；10控分）10)遥控合应答；680e160402002d010700010...
