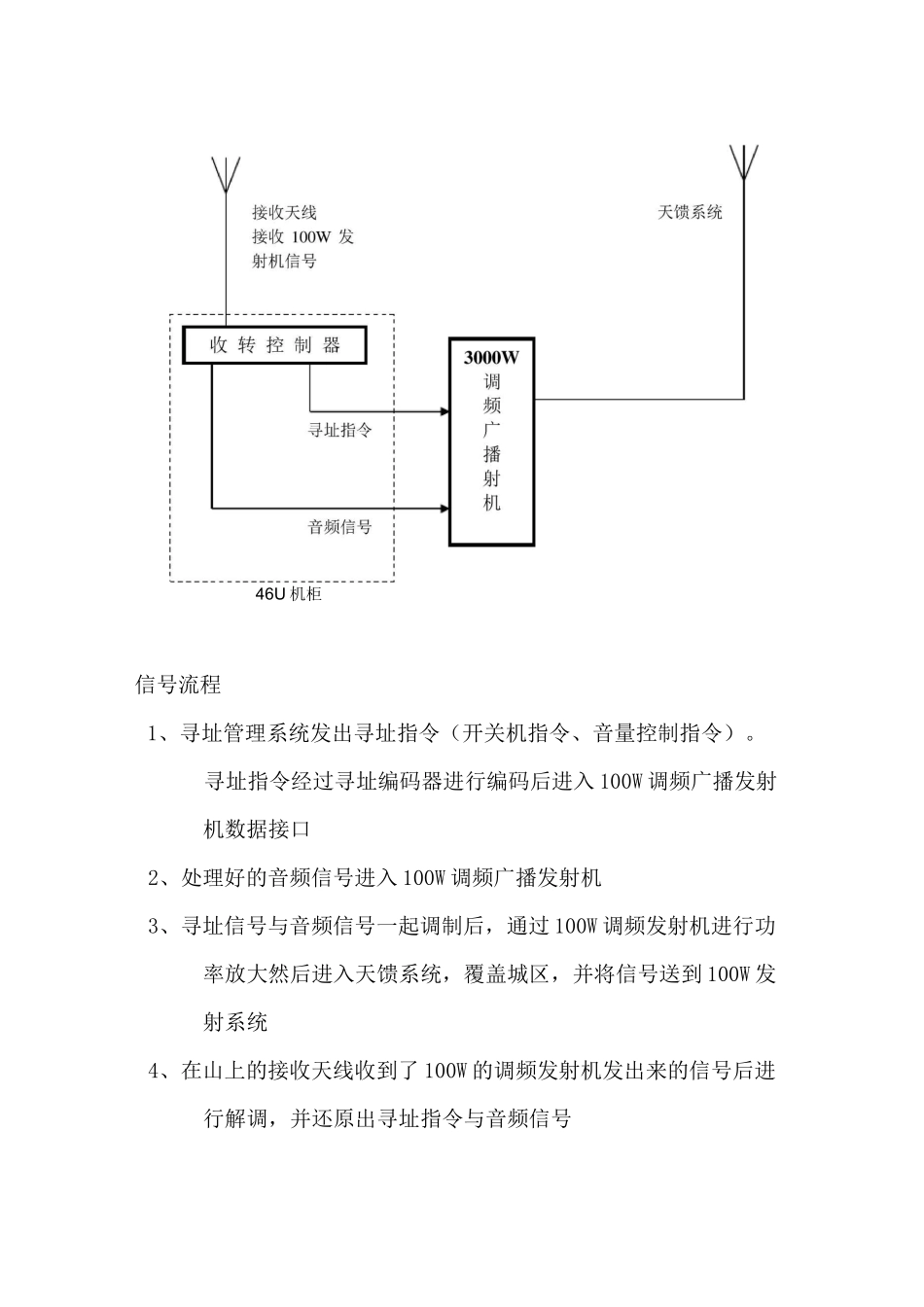

音频深圳市西邦广播设备有限公司无线调频广播方案一、前端方案广播前端结构图天馈系统46U 机柜信号流程1、寻址管理系统发出寻址指令（开关机指令、音量控制指令）。寻址指令经过寻址编码器进行编码后进入 100W 调频广播发射机数据接口2、处理好的音频信号进入 100W 调频广播发射机3、寻址信号与音频信号一起调制后，通过 100W 调频发射机进行功率放大然后进入天馈系统，覆盖城区，并将信号送到 100W 发射系统4、在山上的接收天线收到了 100W 的调频发射机发出来的信号后进行解调，并还原出寻址指令与音频信号5、还原出的寻址指令与音频信号进入 100W 调频广播发射机，经100W 调频广播发射机进行功率放大后进入天馈系统，覆盖农村。二、终端方案1、增加寻址收扩机专用音频输出和扩大机电源控制接口，以便于将来省应急广播设备（扩大机、应急电话播出器）的接入、控制；2、考虑到将来省上发放的扩大机和应急电话播出器会放在室内使用，我公司提供的可寻址收扩机也为室内型；3、采用最新可寻址方式设计，稳定性强，可控性高。可完全避免终端无开机信号时开机、关机时不能正常关机等误动作；4、对任可一台终端音量可控，可避免扰民问题。5、实现点对点，点对片，点对面的控制，即对区域内任意单只音箱，某一片区音箱或所有音箱的开关机和音量进行控制。6、可编程定时播出；7、系统安全性高，具有很强的抗干扰能力，在寻址收扩机关机状态下，遇到同频信号干扰也不会引起误开机；若寻址收扩机在开机工作状态下受到很强的同频干扰信号攻击，寻址收扩机则自我保护，进入关机状态，待干扰信号停止时，寻址收扩机自动恢复正常工作状态。三、农村广播系统功能需求分析：1. 农村广播通知功能：农村广播系统最基本，最重要的作用是事件性通知，指示性广播，紧急事件广播等功能。2. 录音多次播放功能：农村广播系统应具备语音录音功能，将需要多次播放的内容录制下来，自动或手动播放。3. 重复播放及自动播放功能：重复播放功能为广播人员带来很多的方便，使复杂的问题简单化，重复的问题自动化，减少操作人员的工作量。可将录制好的内容，通过自动广播主机，编程自动播放。4. 背景音乐功能：自动播放节日背景音乐，给节日的到来增添一份喜庆，一份快乐。5. 收音节目自动播放：内存 50 个电台，编程自动播放指定的 FM 电台节目。二、无线广播系统图片：四、无线农村广播系统特点:1.安装简单、维护方便：无线调频广播只要将发射机和发射天...
