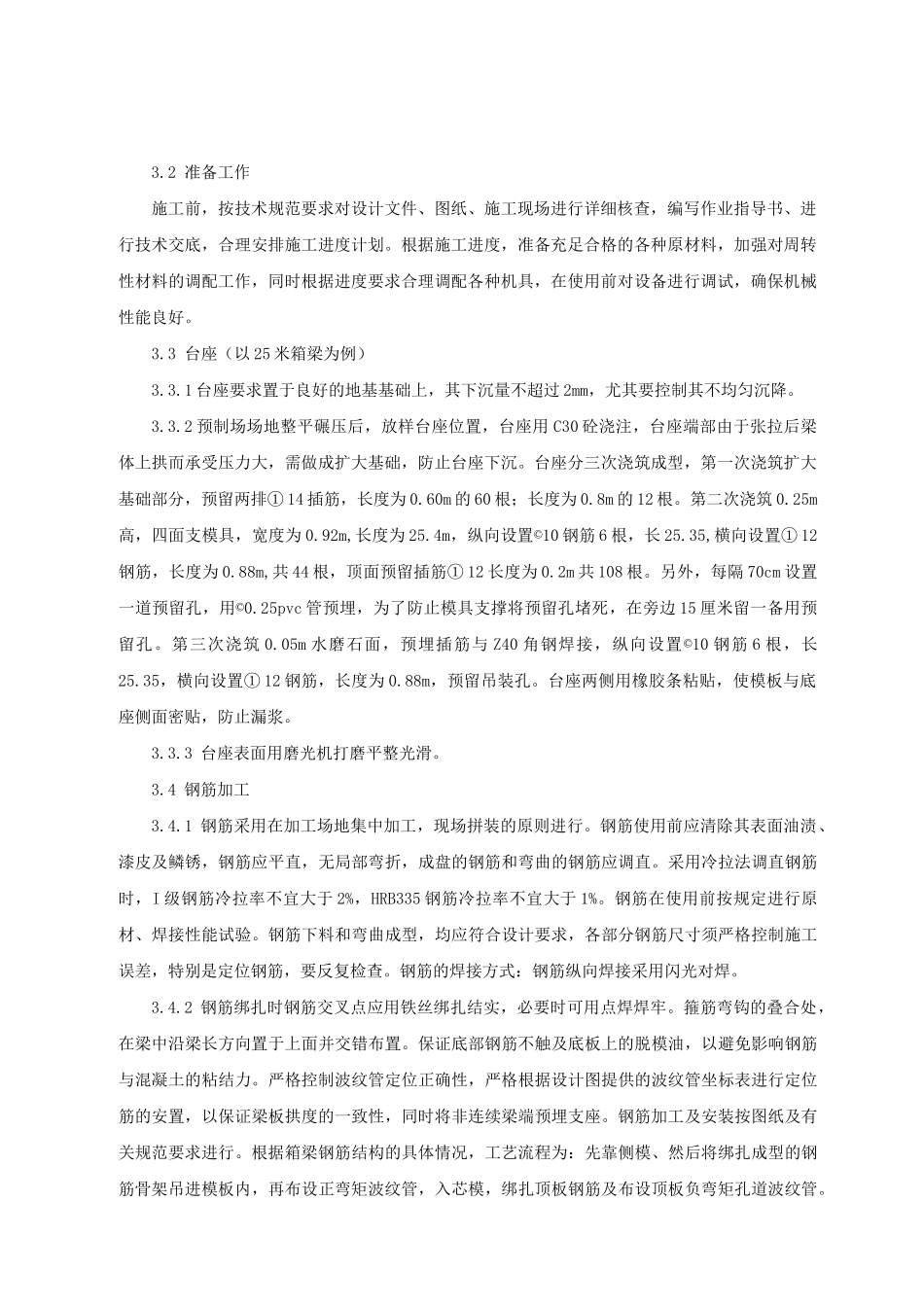

后张法预应力混凝土箱梁预制工法王圣梅1 前言预应力混凝土连续箱梁具有施工简便、工厂化生产、安装迅速的特点,在公路工程桥梁建设中得到了广泛应用。2 适用范围适用于后张法预应力混凝土箱梁施工。3 施工工艺流程及操作要点3.1 施工工艺流程图(见图 3.1-1)图 3.1-1 施工工艺流程图3.2 准备工作施工前,按技术规范要求对设计文件、图纸、施工现场进行详细核查,编写作业指导书、进行技术交底,合理安排施工进度计划。根据施工进度,准备充足合格的各种原材料,加强对周转性材料的调配工作,同时根据进度要求合理调配各种机具,在使用前对设备进行调试,确保机械性能良好。3.3 台座(以 25 米箱梁为例)3.3.1 台座要求置于良好的地基基础上,其下沉量不超过 2mm,尤其要控制其不均匀沉降。3.3.2 预制场场地整平碾压后,放样台座位置,台座用 C30 砼浇注,台座端部由于张拉后梁体上拱而承受压力大,需做成扩大基础,防止台座下沉。台座分三次浇筑成型,第一次浇筑扩大基础部分,预留两排① 14 插筋,长度为 0.60m 的 60 根;长度为 0.8m 的 12 根。第二次浇筑 0.25m高,四面支模具,宽度为 0.92m,长度为 25.4m,纵向设置©10 钢筋 6 根,长 25.35,横向设置① 12钢筋,长度为 0.88m,共 44 根,顶面预留插筋① 12 长度为 0.2m 共 108 根。另外,每隔 70cm 设置一道预留孔,用©0.25pvc 管预埋,为了防止模具支撑将预留孔堵死,在旁边 15 厘米留一备用预留孔。第三次浇筑 0.05m 水磨石面,预埋插筋与 Z40 角钢焊接,纵向设置©10 钢筋 6 根,长25.35,横向设置① 12 钢筋,长度为 0.88m,预留吊装孔。台座两侧用橡胶条粘贴,使模板与底座侧面密贴,防止漏浆。3.3.3 台座表面用磨光机打磨平整光滑。3.4 钢筋加工3.4.1 钢筋采用在加工场地集中加工,现场拼装的原则进行。钢筋使用前应清除其表面油渍、漆皮及鳞锈,钢筋应平直,无局部弯折,成盘的钢筋和弯曲的钢筋应调直。采用冷拉法调直钢筋时,I 级钢筋冷拉率不宜大于 2%,HRB335 钢筋冷拉率不宜大于 1%。钢筋在使用前按规定进行原材、焊接性能试验。钢筋下料和弯曲成型,均应符合设计要求,各部分钢筋尺寸须严格控制施工误差,特别是定位钢筋,要反复检查。钢筋的焊接方式:钢筋纵向焊接采用闪光对焊。3.4.2 钢筋绑扎时钢筋交叉点应用铁丝绑扎结实,必要时可用点焊焊牢。箍筋弯钩的叠合处,在梁中沿梁长方向置于上面并交错布置。...
