室外电力、通信电缆的敷设施工..

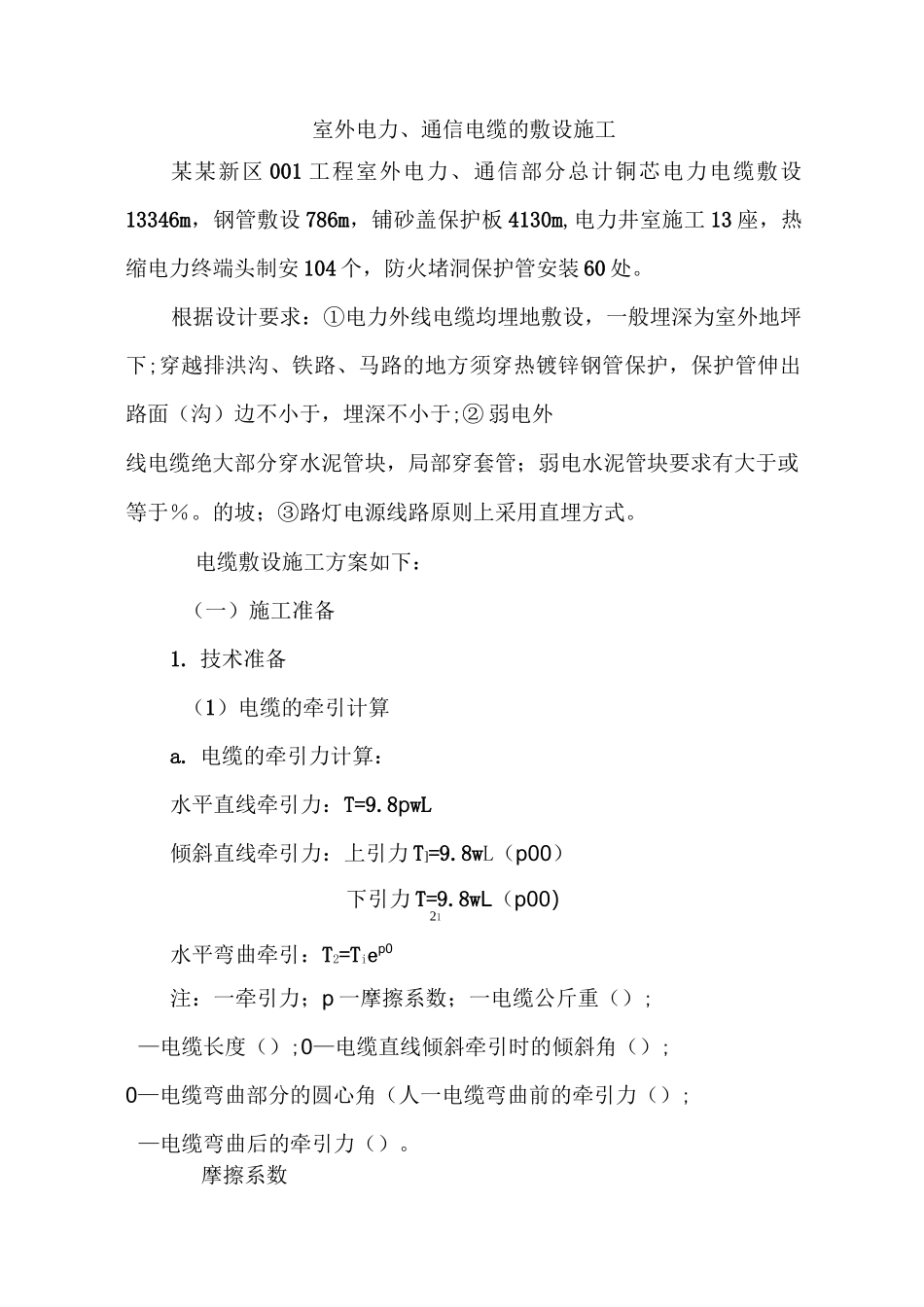

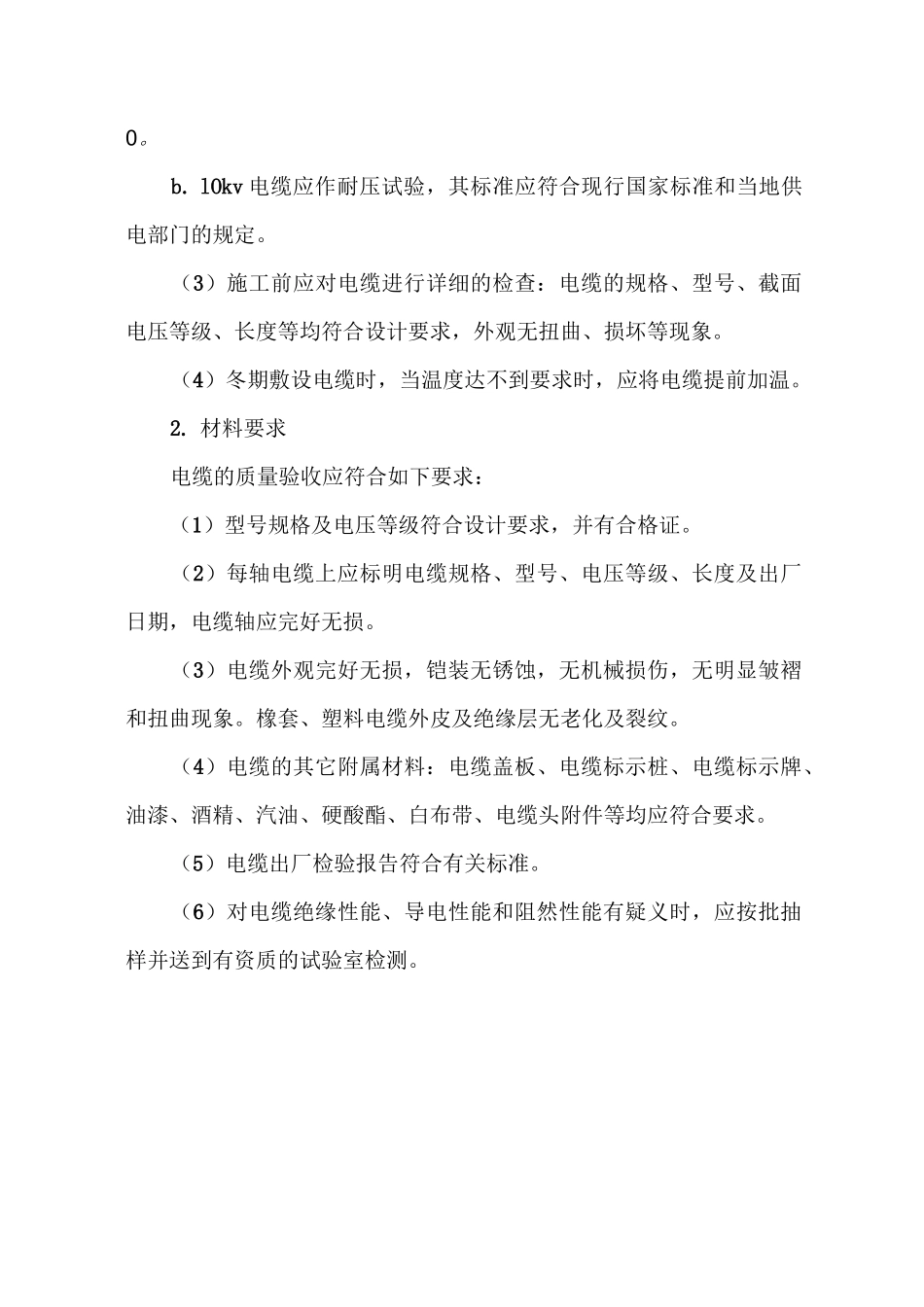

室外电力、通信电缆的敷设施工某某新区 001 工程室外电力、通信部分总计铜芯电力电缆敷设13346m，钢管敷设 786m，铺砂盖保护板 4130m,电力井室施工 13 座，热缩电力终端头制安 104 个，防火堵洞保护管安装 60 处。根据设计要求：①电力外线电缆均埋地敷设，一般埋深为室外地坪下;穿越排洪沟、铁路、马路的地方须穿热镀锌钢管保护，保护管伸出路面（沟）边不小于，埋深不小于;② 弱电外线电缆绝大部分穿水泥管块，局部穿套管；弱电水泥管块要求有大于或等于％。的坡；③路灯电源线路原则上采用直埋方式。电缆敷设施工方案如下：（一）施工准备1. 技术准备（1）电缆的牵引计算a. 电缆的牵引力计算：水平直线牵引力：T=9.8pwL倾斜直线牵引力：上引力 T]=9.8wL（p00）下引力 T=9.8wL（p00）21水平弯曲牵引：T2=Tiep0注：一牵引力；p 一摩擦系数；一电缆公斤重（）;—电缆长度（）;0—电缆直线倾斜牵引时的倾斜角（）;0—电缆弯曲部分的圆心角（人一电缆弯曲前的牵引力（）;—电缆弯曲后的牵引力（）。摩擦系数牵引力计算式中的摩擦系数，在没有实测数据时，可取表列数据摩擦系数表牵引时的条件摩擦系数滑轮上牵引力0.1—0.2砼管内，无润滑剂0.5—0.7砼管内，有水0.2—0.4砼管内，有润滑剂0.3—0.4砂中牵引1.5—3.5塑料管内牵引0.4钢管内牵引0.17—0.19C.电缆盘轴孔摩擦力和牵引钢丝绳的重量牵引绕在电缆盘上的电缆时，电缆盘轴孔的摩擦力可折算成相当于 15m 长的电缆重量。结算总的牵引力时，还须计入钢丝的重量，通常可折算成相当于5m 的电缆的重量。d.侧压力计算式：P=T/R,式中 P 为侧压力（N/m）；T 为牵引力（N）；R 为弯曲半径（m）。e.电缆受力允许值：本项目工程敷设电缆为交联聚乙烯绝缘聚氯乙烯护套钢带铠装电力电缆，其单芯电缆相应的最大牵引力允许值为：T=6A[,式中 A[为绝缘层截面积（mm2）。f.电缆线路牵引计算：用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段：水平直线牵引、水平弯曲牵引等，比较计算结果，定出合适的牵引方向及牵引方式。（2）电缆敷设前需进行绝缘摇测或耐压试验：a. lkv 电缆，用 lkv 摇表遥测线间及对地的绝缘电阻应不低于 10M0。b. lOkv 电缆应作耐压试验，其标准应符合现行国家标准和当地供电部门的规定。（3）施工前应对电缆进行详细的检查：电缆的规格、型号、截面电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象...
