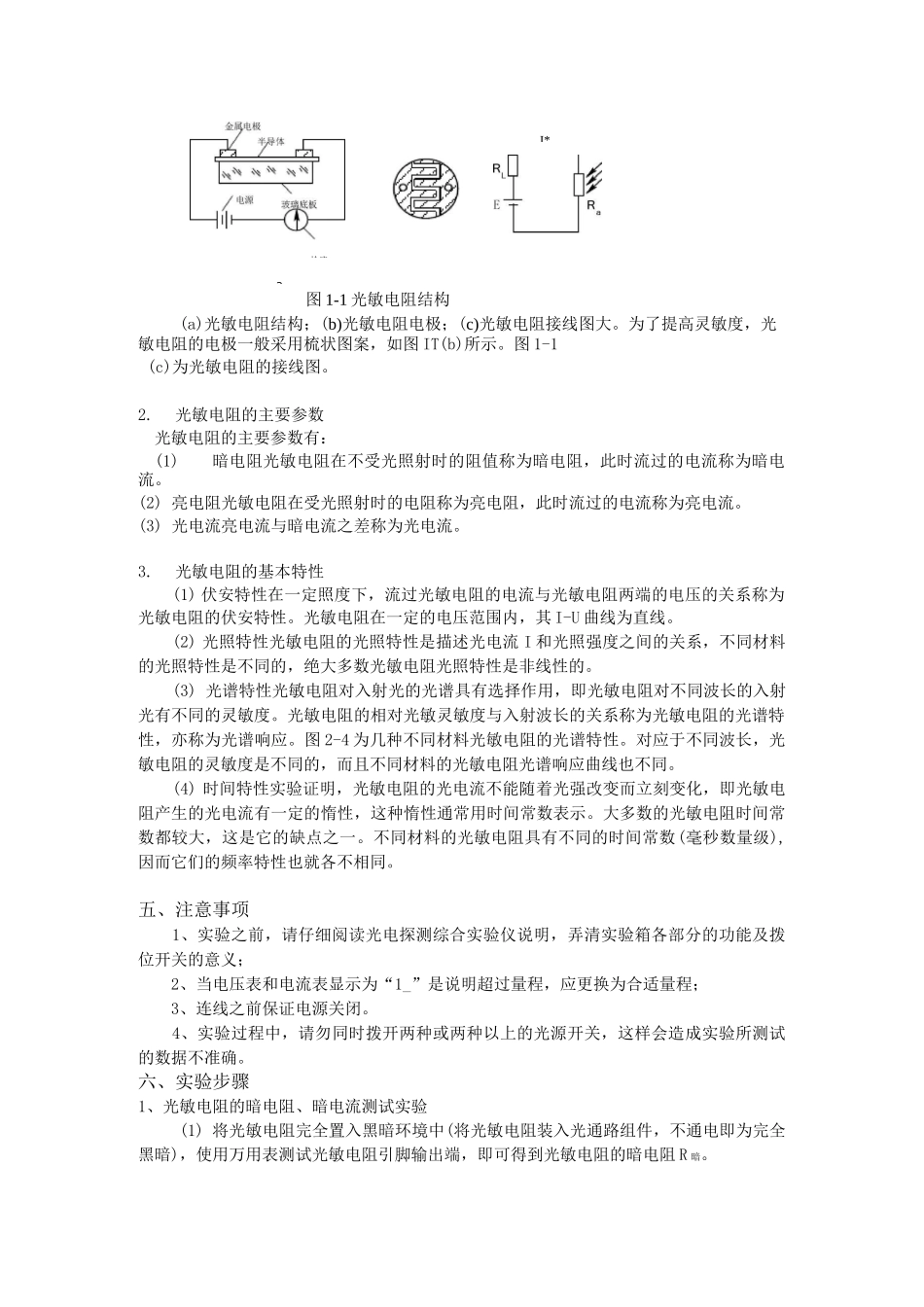

光敏电阻特性测试实验一、实验目的1、学习掌握光敏电阻工作原理2、学习掌握光敏电阻的基本特性3、掌握光敏电阻特性测试的方法4、了解光敏电阻的基本应用三、实验内容1、光敏电阻的暗电阻、暗电流测试实验2、光敏电阻的亮电阻、亮电流测试实验3、光敏电阻光电流测试实验；4、光敏电阻的伏安特性测试实验5、光敏电阻的光电特性测试实验6、光敏电阻的光谱特性测试实验7、光敏电阻的时间响应特性测试实验三、实验仪器1、光电探测综合实验仪 1 个2、光通路组件 1 套3、光敏电阻及封装组件 1 套4、光照度计 1 台5、2#迭插头对（红色，50cm）10 根6、2#迭插头对（黑色，50cm）10 根7、三相电源线 1 根8、实验指导书 1 本四、实验原理1. 光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。光敏电阻没有极性，纯粹是一个电阻器件，使用时既可加直流电压，也可以加交流电压。无光照时，光敏电阻值（暗电阻）很大，电路中电流（暗电流）很小。当光敏电阻受到一定波长范围的光照时，它的阻值（亮电阻）急剧减小，电路中电流迅速增大。一般希望暗电阻越大越好，亮电阻越小越好，此时光敏电阻的灵敏度高。实际光敏电阻的暗电阻值一般在兆欧量级，亮电阻值在几千欧以下。光敏电阻的结构很简单，图 1-1（a）为金属封装的硫化镉光敏电阻的结构图。在玻璃底板上均匀地涂上一层薄薄的半导体物质，称为光导层。半导体的两端装有金属电极，金属电极与引出线端相连接，光敏电阻就通过引出线端接入电路。为了防止周围介质的影响，在半导体光敏层上覆盖了一层漆膜，漆膜的成分应使它在光敏层最敏感的波长范围内透射率最图 1-1 光敏电阻结构(a)光敏电阻结构；(b)光敏电阻电极；(c)光敏电阻接线图大。为了提高灵敏度，光敏电阻的电极一般采用梳状图案，如图 IT(b)所示。图 1-1(c)为光敏电阻的接线图。2.光敏电阻的主要参数光敏电阻的主要参数有：(1)暗电阻光敏电阻在不受光照射时的阻值称为暗电阻，此时流过的电流称为暗电流。(2) 亮电阻光敏电阻在受光照射时的电阻称为亮电阻，此时流过的电流称为亮电流。(3) 光电流亮电流与暗电流之差称为光电流。3.光敏电阻的基本特性(1) 伏安特性在一定照度下，流过光敏电阻的电流与光敏电阻两端的电压的关系称为光敏电阻的伏安特性。光敏电阻在一定的电压范围内，其 I-U 曲线为直线。(2) 光照特性光敏电阻的光照特性是描述光电流 I 和光照强度之间的关系，不同材料的光照...
