顺槽过山洪沟安全技术措施

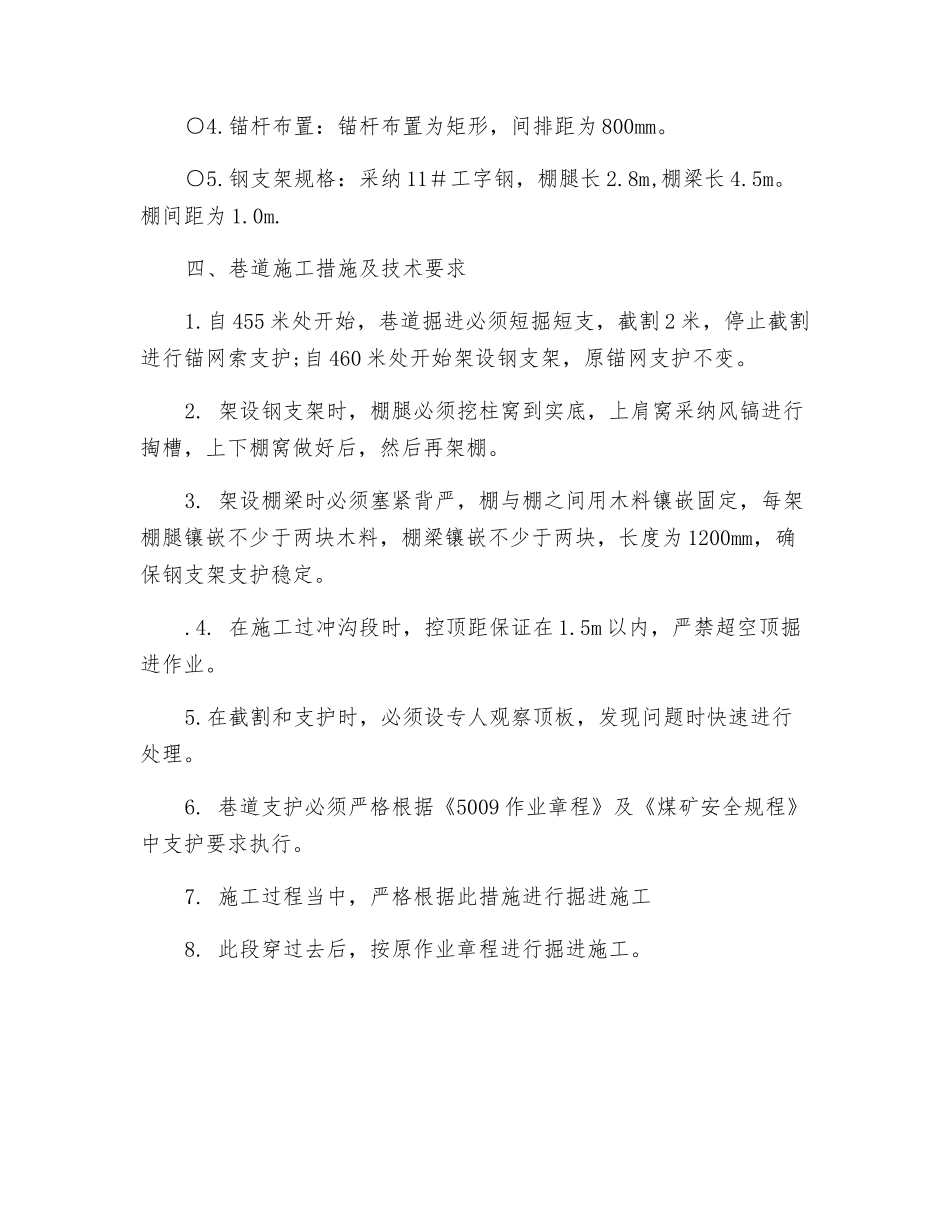

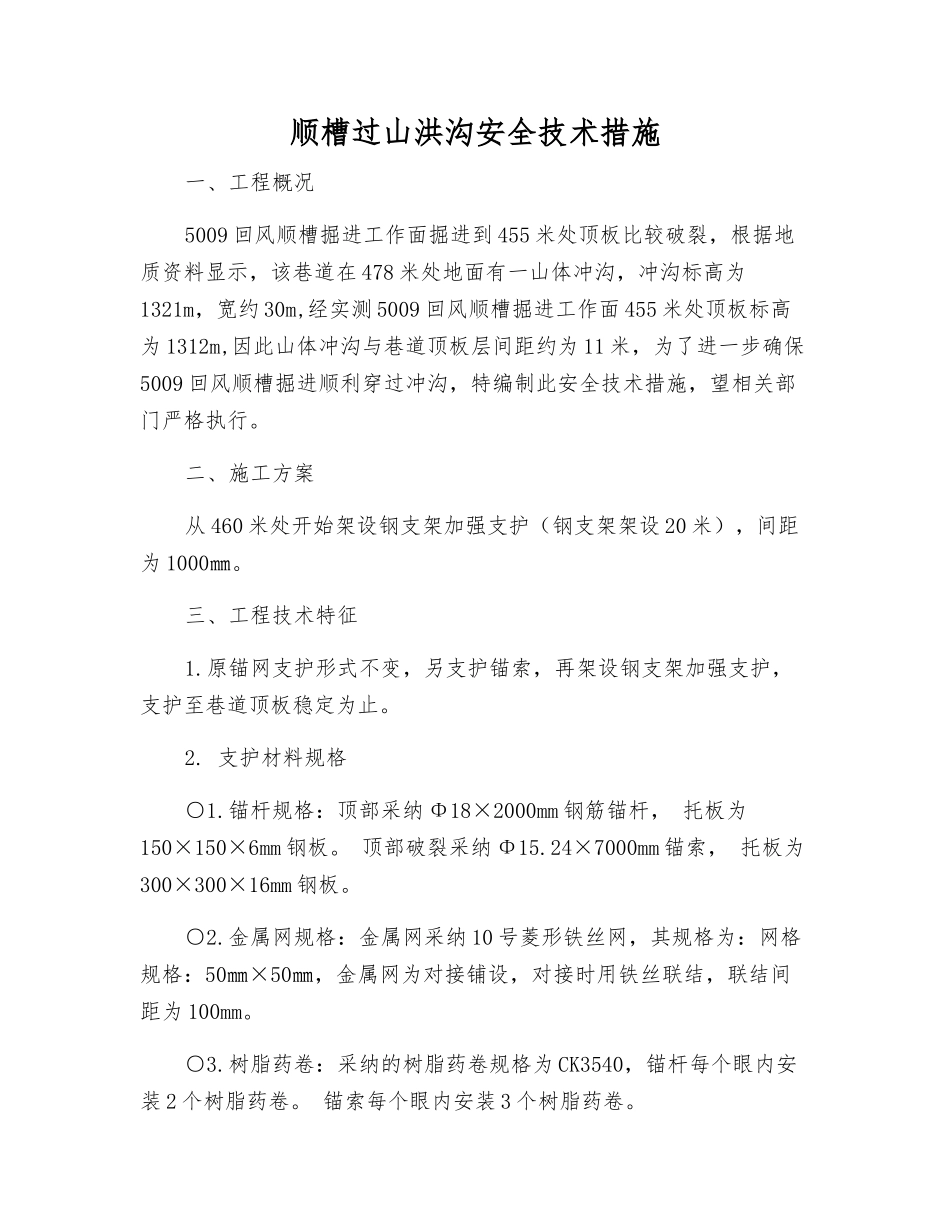

顺槽过山洪沟安全技术措施一、工程概况5009 回风顺槽掘进工作面掘进到 455 米处顶板比较破裂，根据地质资料显示，该巷道在 478 米处地面有一山体冲沟，冲沟标高为1321m，宽约 30m,经实测 5009 回风顺槽掘进工作面 455 米处顶板标高为 1312m,因此山体冲沟与巷道顶板层间距约为 11 米，为了进一步确保5009 回风顺槽掘进顺利穿过冲沟，特编制此安全技术措施，望相关部门严格执行。二、施工方案从 460 米处开始架设钢支架加强支护（钢支架架设 20 米），间距为 1000㎜。三、工程技术特征1.原锚网支护形式不变，另支护锚索，再架设钢支架加强支护，支护至巷道顶板稳定为止。2. 支护材料规格○1.锚杆规格：顶部采纳 Φ18×2000mm 钢筋锚杆， 托板为150×150×6mm 钢板。 顶部破裂采纳 Φ15.24×7000mm 锚索， 托板为300×300×16mm 钢板。○2.金属网规格：金属网采纳 10 号菱形铁丝网，其规格为：网格规格：50㎜×50㎜，金属网为对接铺设，对接时用铁丝联结，联结间距为 100mm。○3.树脂药卷：采纳的树脂药卷规格为 CK3540，锚杆每个眼内安装 2 个树脂药卷。 锚索每个眼内安装 3 个树脂药卷。○4.锚杆布置：锚杆布置为矩形，间排距为 800mm。○5.钢支架规格：采纳 11＃工字钢，棚腿长 2.8m,棚梁长 4.5m。棚间距为 1.0m.四、巷道施工措施及技术要求1.自 455 米处开始，巷道掘进必须短掘短支，截割 2 米，停止截割进行锚网索支护;自 460 米处开始架设钢支架，原锚网支护不变。2. 架设钢支架时，棚腿必须挖柱窝到实底，上肩窝采纳风镐进行掏槽，上下棚窝做好后，然后再架棚。3. 架设棚梁时必须塞紧背严，棚与棚之间用木料镶嵌固定，每架棚腿镶嵌不少于两块木料，棚梁镶嵌不少于两块，长度为 1200mm，确保钢支架支护稳定。.4. 在施工过冲沟段时，控顶距保证在 1.5m 以内，严禁超空顶掘进作业。5.在截割和支护时，必须设专人观察顶板，发现问题时快速进行处理。6. 巷道支护必须严格根据《5009 作业章程》及《煤矿安全规程》中支护要求执行。7. 施工过程当中，严格根据此措施进行掘进施工8. 此段穿过去后，按原作业章程进行掘进施工。
