风机振动故障诊断及应用

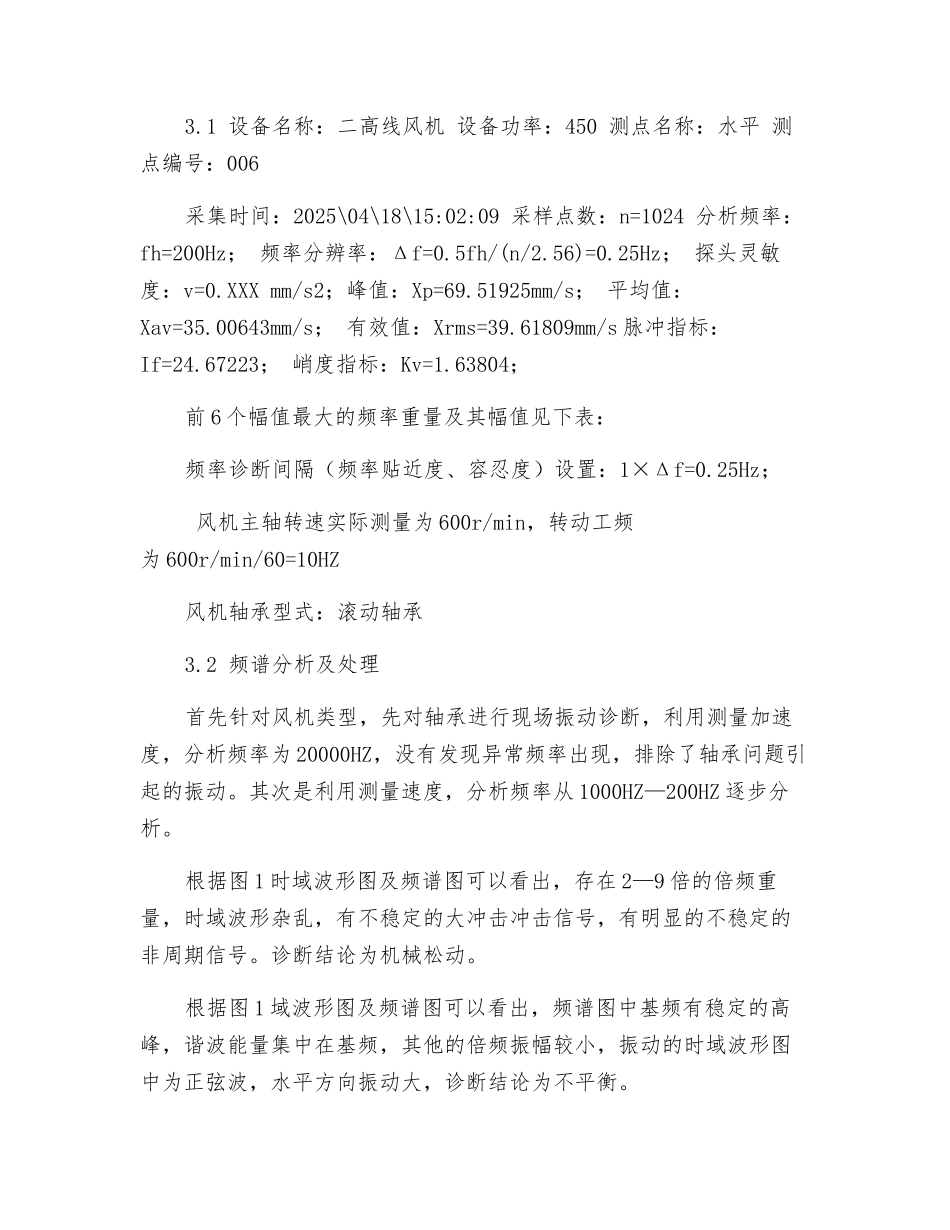

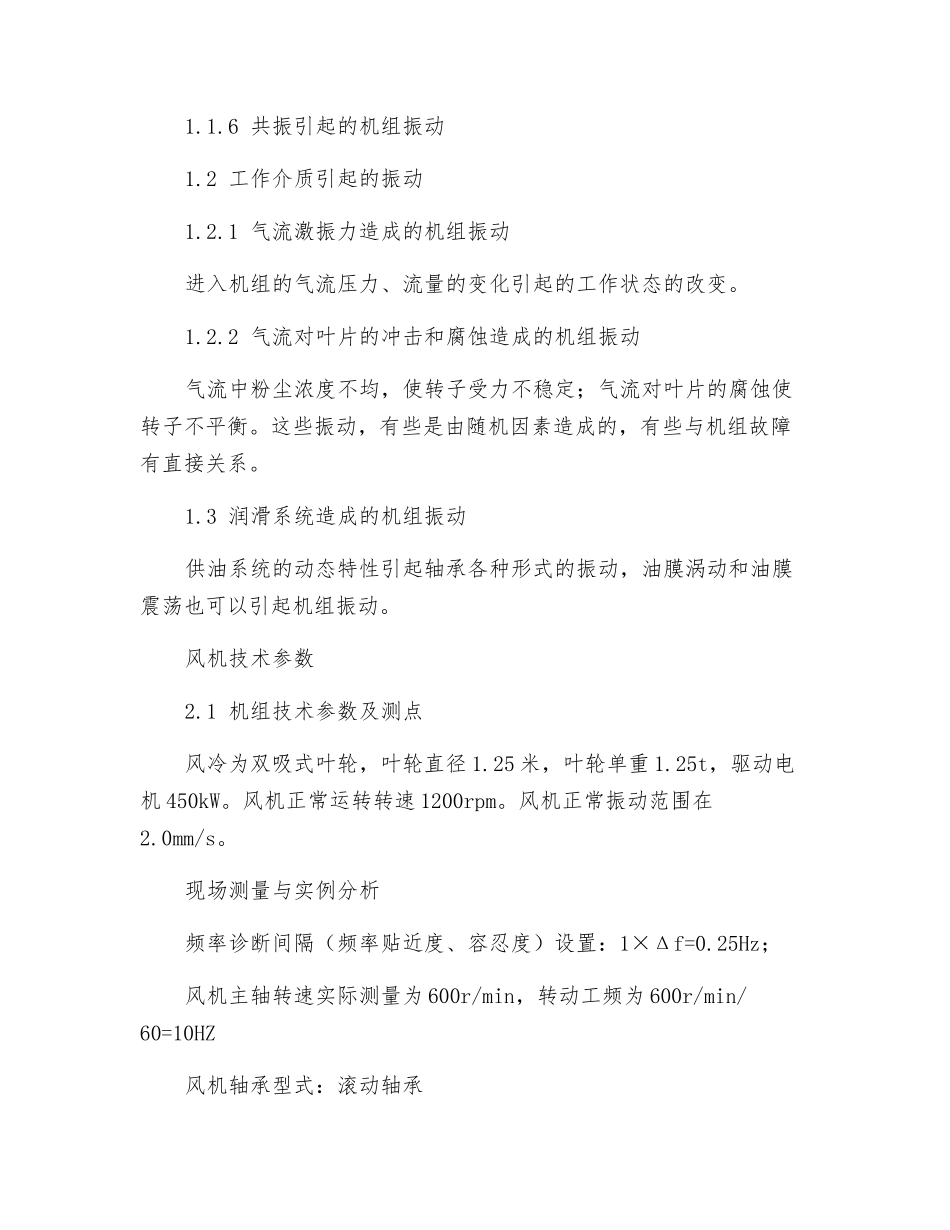

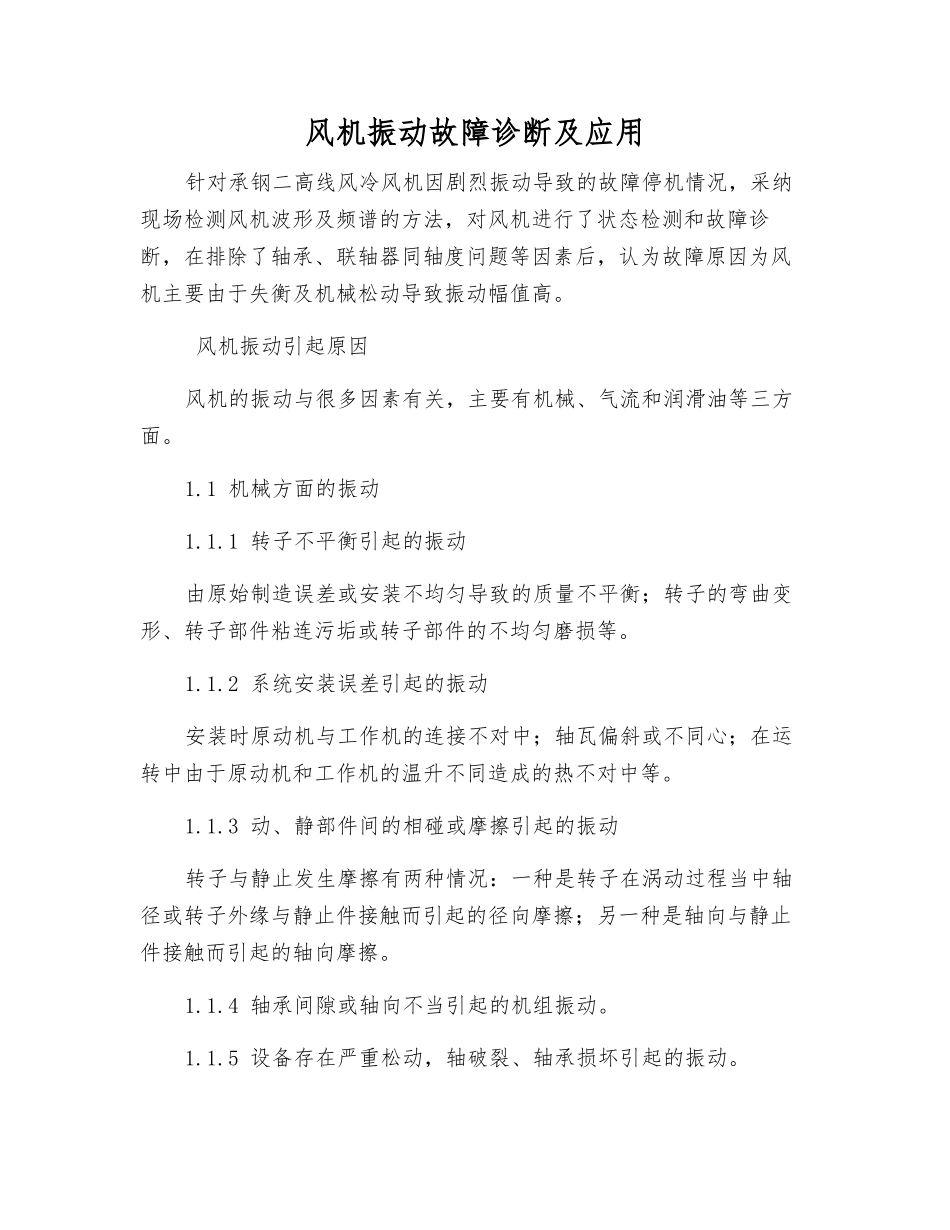

风机振动故障诊断及应用针对承钢二高线风冷风机因剧烈振动导致的故障停机情况，采纳现场检测风机波形及频谱的方法，对风机进行了状态检测和故障诊断，在排除了轴承、联轴器同轴度问题等因素后，认为故障原因为风机主要由于失衡及机械松动导致振动幅值高。 风机振动引起原因风机的振动与很多因素有关，主要有机械、气流和润滑油等三方面。1.1 机械方面的振动1.1.1 转子不平衡引起的振动由原始制造误差或安装不均匀导致的质量不平衡；转子的弯曲变形、转子部件粘连污垢或转子部件的不均匀磨损等。1.1.2 系统安装误差引起的振动安装时原动机与工作机的连接不对中；轴瓦偏斜或不同心；在运转中由于原动机和工作机的温升不同造成的热不对中等。1.1.3 动、静部件间的相碰或摩擦引起的振动转子与静止发生摩擦有两种情况：一种是转子在涡动过程当中轴径或转子外缘与静止件接触而引起的径向摩擦；另一种是轴向与静止件接触而引起的轴向摩擦。1.1.4 轴承间隙或轴向不当引起的机组振动。1.1.5 设备存在严重松动，轴破裂、轴承损坏引起的振动。1.1.6 共振引起的机组振动1.2 工作介质引起的振动1.2.1 气流激振力造成的机组振动进入机组的气流压力、流量的变化引起的工作状态的改变。1.2.2 气流对叶片的冲击和腐蚀造成的机组振动气流中粉尘浓度不均，使转子受力不稳定；气流对叶片的腐蚀使转子不平衡。这些振动，有些是由随机因素造成的，有些与机组故障有直接关系。1.3 润滑系统造成的机组振动供油系统的动态特性引起轴承各种形式的振动，油膜涡动和油膜震荡也可以引起机组振动。风机技术参数2.1 机组技术参数及测点风冷为双吸式叶轮，叶轮直径 1.25 米，叶轮单重 1.25t，驱动电机 450kW。风机正常运转转速 1200rpm。风机正常振动范围在2.0mm/s。现场测量与实例分析频率诊断间隔（频率贴近度、容忍度）设置：1×Δf=0.25Hz；风机主轴转速实际测量为 600r/min，转动工频为 600r/min/60=10HZ风机轴承型式：滚动轴承3.1 设备名称：二高线风机 设备功率：450 测点名称：水平 测点编号：006采集时间：2025\04\18\15:02:09 采样点数：n=1024 分析频率：fh=200Hz； 频率分辨率：Δf=0.5fh/(n/2.56)=0.25Hz； 探头灵敏度：v=0.XXX mm/s2；峰值：Xp=69.51925mm/s； 平均值：Xav=35.00643mm/s； 有效值：Xrms=39.61809mm/s 脉冲指标：If=24.67223； 峭度指标：Kv=1.63804；前 6 个幅值最大的频率重量及其幅值见下表：频率诊断间隔（频...
