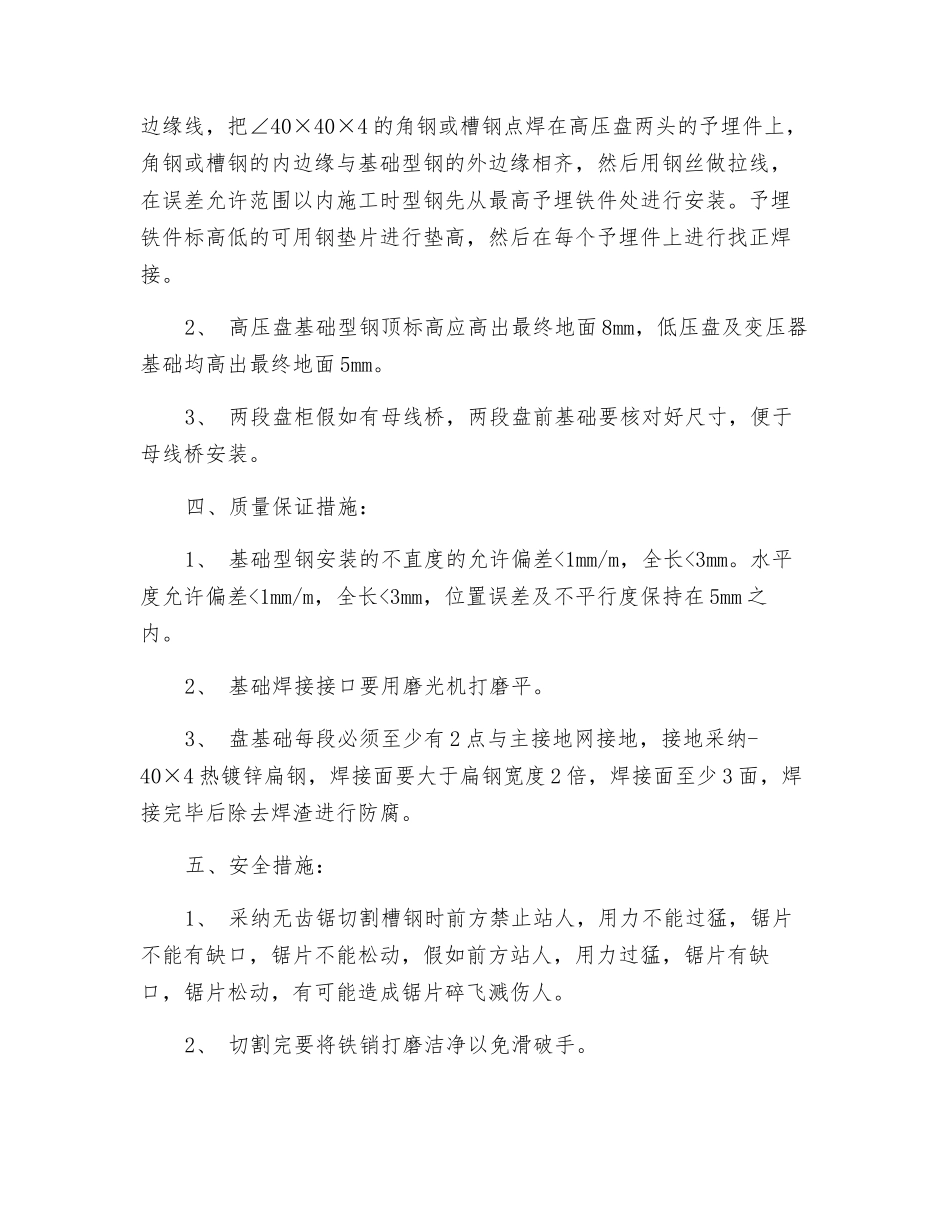

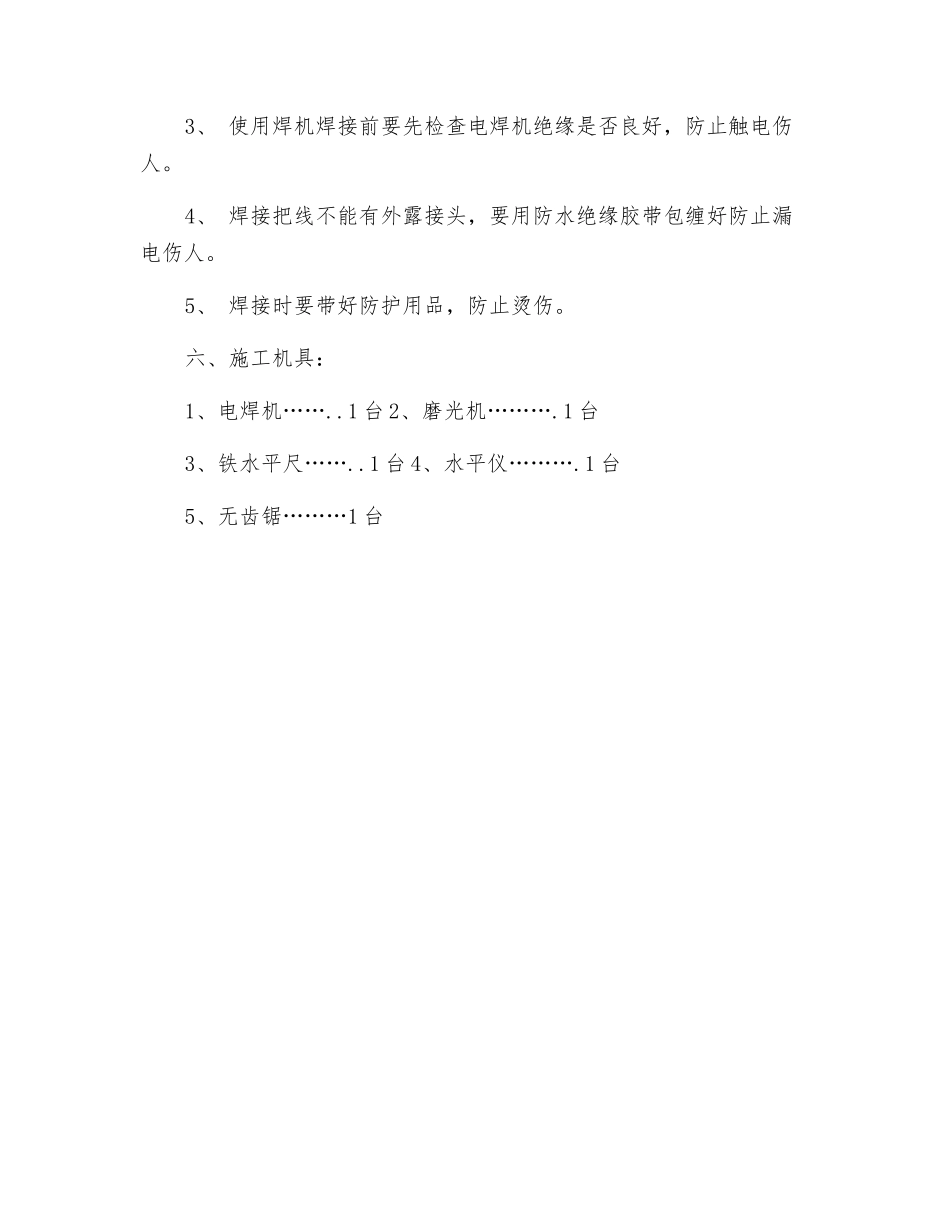

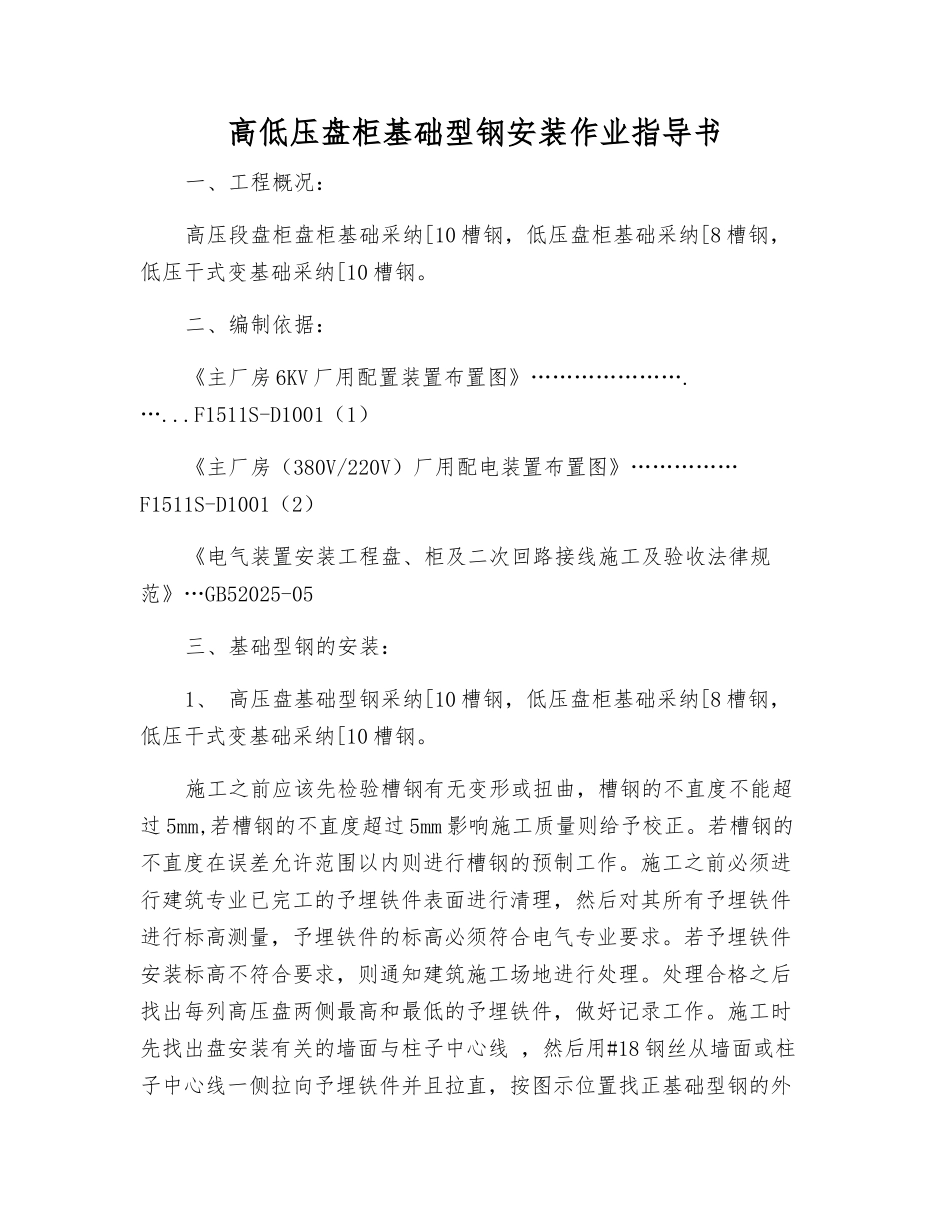

高低压盘柜基础型钢安装作业指导书一、工程概况：高压段盘柜盘柜基础采纳[10 槽钢，低压盘柜基础采纳[8 槽钢，低压干式变基础采纳[10 槽钢。二、编制依据：《主厂房 6KV 厂用配置装置布置图》…………………. …...F1511S-D1001（1）《主厂房（380V/220V）厂用配电装置布置图》……………F1511S-D1001（2）《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》…GB52025-05三、基础型钢的安装：1、 高压盘基础型钢采纳[10 槽钢，低压盘柜基础采纳[8 槽钢，低压干式变基础采纳[10 槽钢。施工之前应该先检验槽钢有无变形或扭曲，槽钢的不直度不能超过 5mm,若槽钢的不直度超过 5mm 影响施工质量则给予校正。若槽钢的不直度在误差允许范围以内则进行槽钢的预制工作。施工之前必须进行建筑专业已完工的予埋铁件表面进行清理，然后对其所有予埋铁件进行标高测量，予埋铁件的标高必须符合电气专业要求。若予埋铁件安装标高不符合要求，则通知建筑施工场地进行处理。处理合格之后找出每列高压盘两侧最高和最低的予埋铁件，做好记录工作。施工时先找出盘安装有关的墙面与柱子中心线 ，然后用#18 钢丝从墙面或柱子中心线一侧拉向予埋铁件并且拉直，按图示位置找正基础型钢的外边缘线，把∠40×40×4 的角钢或槽钢点焊在高压盘两头的予埋件上，角钢或槽钢的内边缘与基础型钢的外边缘相齐，然后用钢丝做拉线，在误差允许范围以内施工时型钢先从最高予埋铁件处进行安装。予埋铁件标高低的可用钢垫片进行垫高，然后在每个予埋件上进行找正焊接。2、 高压盘基础型钢顶标高应高出最终地面 8mm，低压盘及变压器基础均高出最终地面 5mm。3、 两段盘柜假如有母线桥，两段盘前基础要核对好尺寸，便于母线桥安装。四、质量保证措施：1、 基础型钢安装的不直度的允许偏差<1mm/m，全长<3mm。水平度允许偏差<1mm/m，全长<3mm，位置误差及不平行度保持在 5mm 之内。2、 基础焊接接口要用磨光机打磨平。3、 盘基础每段必须至少有 2 点与主接地网接地，接地采纳-40×4 热镀锌扁钢，焊接面要大于扁钢宽度 2 倍，焊接面至少 3 面，焊接完毕后除去焊渣进行防腐。五、安全措施：1、 采纳无齿锯切割槽钢时前方禁止站人，用力不能过猛，锯片不能有缺口，锯片不能松动，假如前方站人，用力过猛，锯片有缺口，锯片松动，有可能造成锯片碎飞溅伤人。2、 切割完要将铁销打磨洁净以免滑破手。3、 使用焊机焊接前要先检查电焊机绝缘是否良好，...
