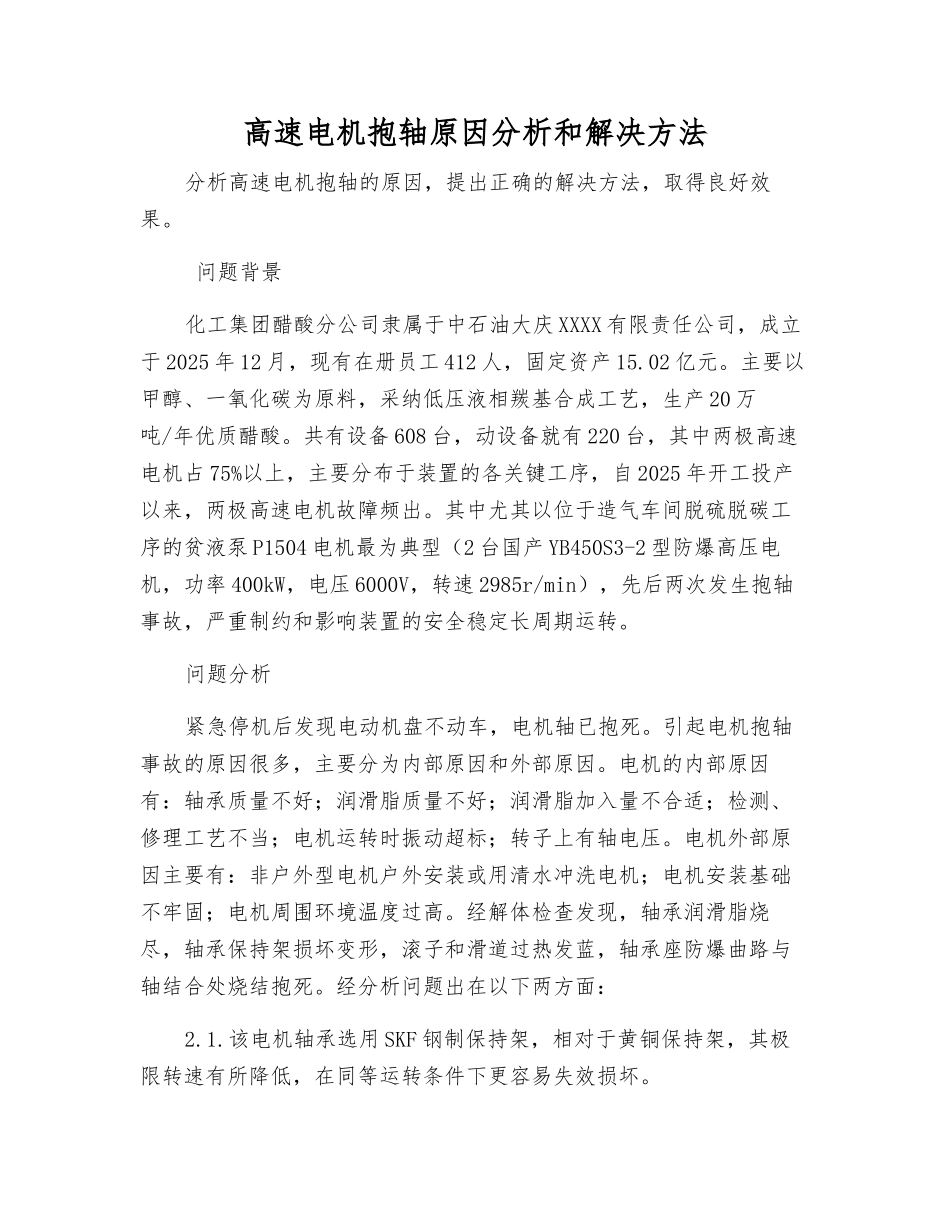

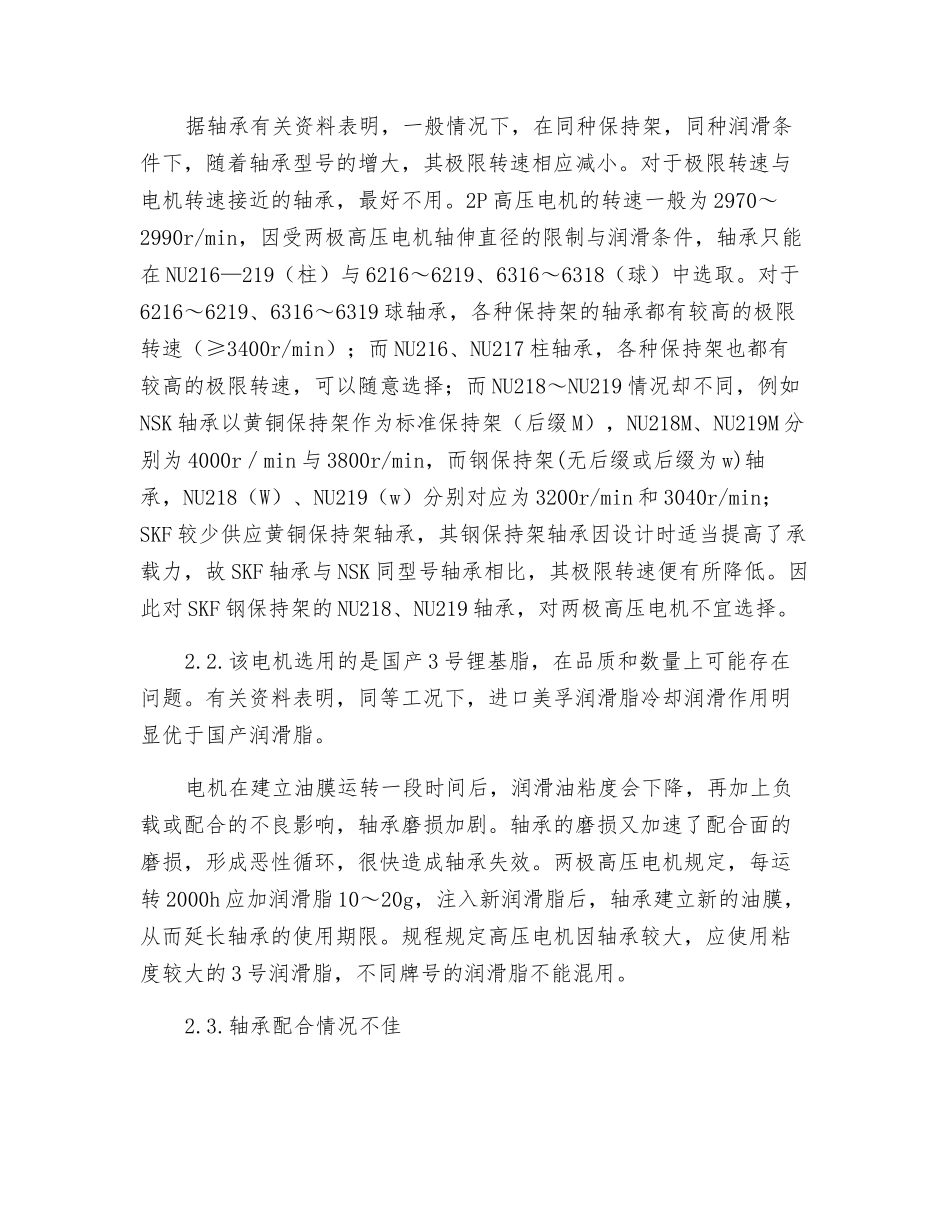

高速电机抱轴原因分析和解决方法分析高速电机抱轴的原因，提出正确的解决方法，取得良好效果。 问题背景化工集团醋酸分公司隶属于中石油大庆 XXXX 有限责任公司，成立于 2025 年 12 月，现有在册员工 412 人，固定资产 15.02 亿元。主要以甲醇、一氧化碳为原料，采纳低压液相羰基合成工艺，生产 20 万吨/年优质醋酸。共有设备 608 台，动设备就有 220 台，其中两极高速电机占 75%以上，主要分布于装置的各关键工序，自 2025 年开工投产以来，两极高速电机故障频出。其中尤其以位于造气车间脱硫脱碳工序的贫液泵 P1504 电机最为典型（2 台国产 YB450S3-2 型防爆高压电机，功率 400kW，电压 6000V，转速 2985r/min），先后两次发生抱轴事故，严重制约和影响装置的安全稳定长周期运转。问题分析紧急停机后发现电动机盘不动车，电机轴已抱死。引起电机抱轴事故的原因很多，主要分为内部原因和外部原因。电机的内部原因有：轴承质量不好；润滑脂质量不好；润滑脂加入量不合适；检测、修理工艺不当；电机运转时振动超标；转子上有轴电压。电机外部原因主要有：非户外型电机户外安装或用清水冲洗电机；电机安装基础不牢固；电机周围环境温度过高。经解体检查发现，轴承润滑脂烧尽，轴承保持架损坏变形，滚子和滑道过热发蓝，轴承座防爆曲路与轴结合处烧结抱死。经分析问题出在以下两方面：2.1.该电机轴承选用 SKF 钢制保持架，相对于黄铜保持架，其极限转速有所降低，在同等运转条件下更容易失效损坏。据轴承有关资料表明，一般情况下，在同种保持架，同种润滑条件下，随着轴承型号的增大，其极限转速相应减小。对于极限转速与电机转速接近的轴承，最好不用。2P 高压电机的转速一般为 2970～2990r/min，因受两极高压电机轴伸直径的限制与润滑条件，轴承只能在 NU216—219（柱）与 6216～6219、6316～6318（球）中选取。对于6216～6219、6316～6319 球轴承，各种保持架的轴承都有较高的极限转速（≥3400r/min）；而 NU216、NU217 柱轴承，各种保持架也都有较高的极限转速，可以随意选择；而 NU218～NU219 情况却不同，例如NSK 轴承以黄铜保持架作为标准保持架（后缀 M），NU218M、NU219M 分别为 4000r／min 与 3800r/min，而钢保持架(无后缀或后缀为 w)轴承，NU218（W）、NU219（w）分别对应为 3200r/min 和 3040r/min；SKF 较少供应黄铜保持架轴承，其钢保持架轴承因设计时适当提高了承载力，故 SKF ...
