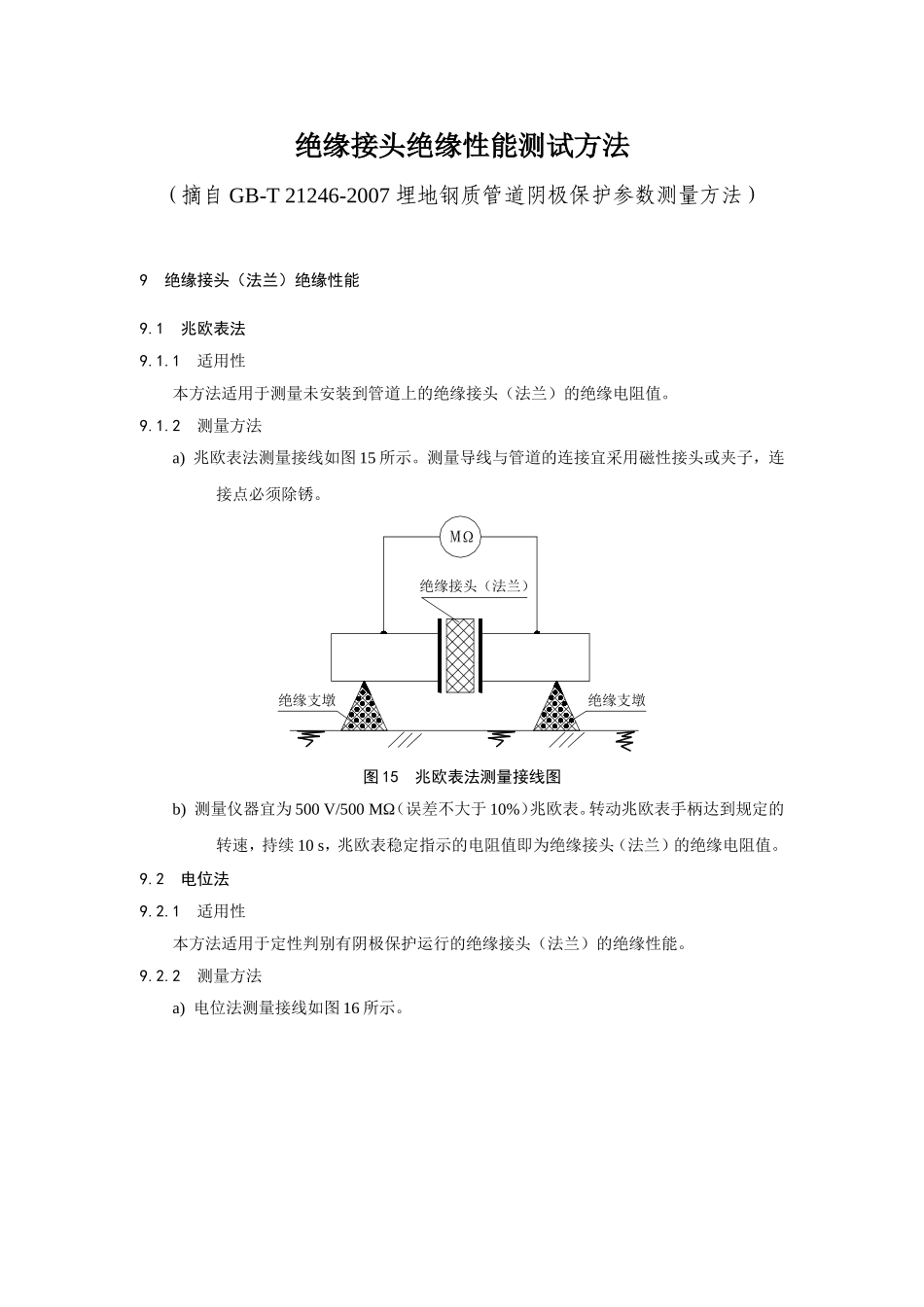

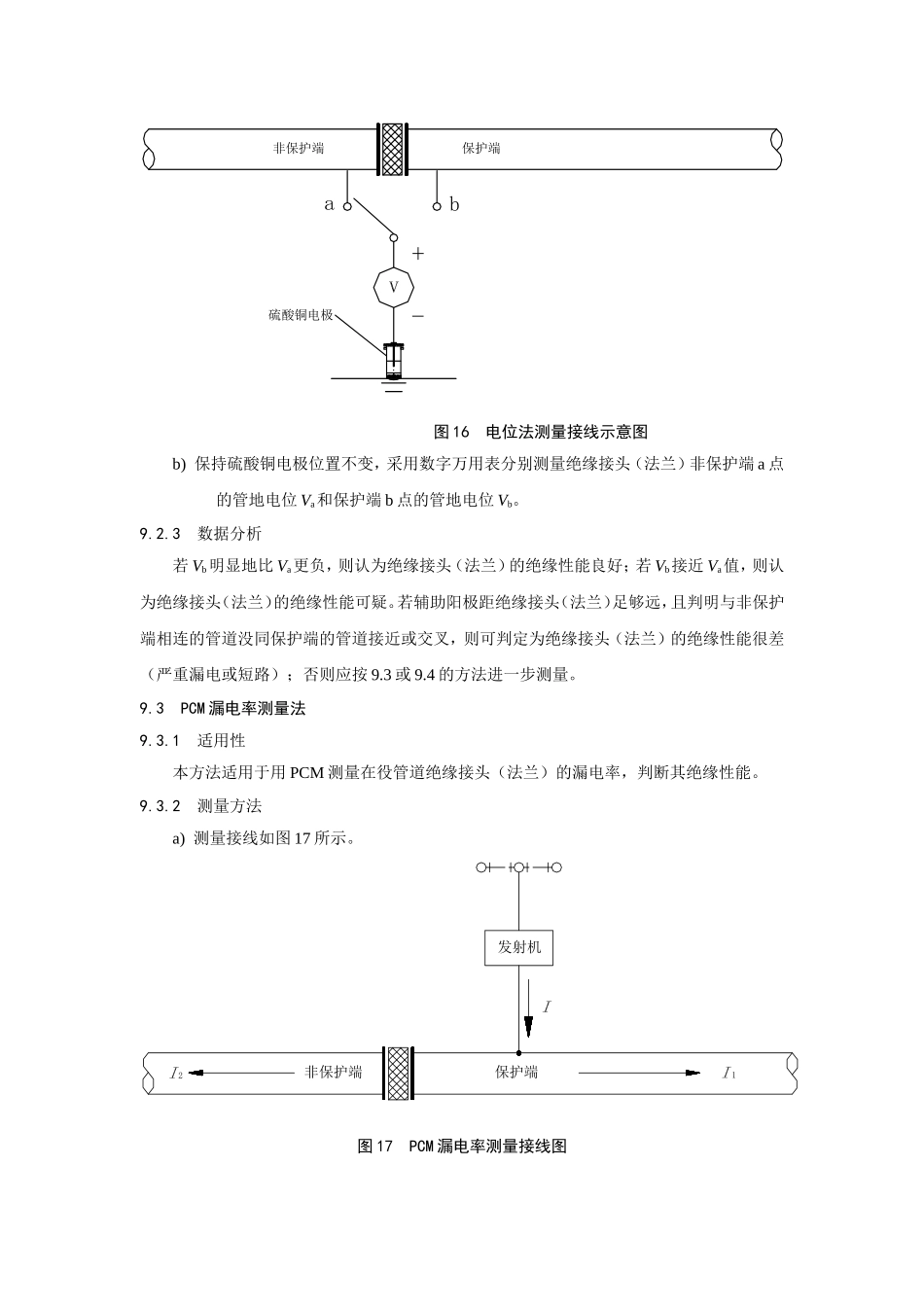

绝缘接头绝缘性能测试方法（摘自GB-T21246-2007埋地钢质管道阴极保护参数测量方法）9绝缘接头（法兰）绝缘性能9.1兆欧表法9.1.1适用性本方法适用于测量未安装到管道上的绝缘接头（法兰）的绝缘电阻值。9.1.2测量方法a)兆欧表法测量接线如图15所示。测量导线与管道的连接宜采用磁性接头或夹子，连接点必须除锈。Ω绝缘支墩绝缘支墩绝缘接头（法兰）图15兆欧表法测量接线图b)测量仪器宜为500V/500MΩ（误差不大于10%）兆欧表。转动兆欧表手柄达到规定的转速，持续10s，兆欧表稳定指示的电阻值即为绝缘接头（法兰）的绝缘电阻值。9.2电位法9.2.1适用性本方法适用于定性判别有阴极保护运行的绝缘接头（法兰）的绝缘性能。9.2.2测量方法a)电位法测量接线如图16所示。ab+-硫酸铜电极非保护端保护端图16电位法测量接线示意图b)保持硫酸铜电极位置不变，采用数字万用表分别测量绝缘接头（法兰）非保护端a点的管地电位Va和保护端b点的管地电位Vb。9.2.3数据分析若Vb明显地比Va更负，则认为绝缘接头（法兰）的绝缘性能良好；若Vb接近Va值，则认为绝缘接头（法兰）的绝缘性能可疑。若辅助阳极距绝缘接头（法兰）足够远，且判明与非保护端相连的管道没同保护端的管道接近或交叉，则可判定为绝缘接头（法兰）的绝缘性能很差（严重漏电或短路）；否则应按9.3或9.4的方法进一步测量。9.3PCM漏电率测量法9.3.1适用性本方法适用于用PCM测量在役管道绝缘接头（法兰）的漏电率，判断其绝缘性能。9.3.2测量方法a)测量接线如图17所示。发射机21非保护端保护端图17PCM漏电率测量接线图b)断开保护端阴极保护电源和跨接电缆。c)按PCM操作步骤，用PCM发射机在保护端接近绝缘接头（法兰）处向管道输入电流I。d)在保护端电流输入点外侧，用PCM接收机测量并记录该侧管道电流I1。e)在非保护端用PCM接收机测量并记录该侧管道电流I2。9.3.3数据处理用式（15）计算绝缘接头（法兰）漏电百分率。％……………………………（15）式中：——绝缘接头（法兰）漏电百分率，％；——接收机测量的绝缘接头（法兰）保护端管内电流，A；——接收机测量的绝缘接头（法兰）非保护端管内电流，A。9.4接地电阻仪测量法9.4.1适用性本方法适用于用接地电阻仪测量在役管道绝缘接头（法兰）的绝缘电阻。9.4.2测量方法a)先测量绝缘接头（法兰）两端管道的接地电阻，其测量接线如图18所示。分别对a点和b点按10.1节的测量方法进行测量（d12和d13根据站场或阀室接地体对角线长度L确定），读取并记录仪表读数值Ra和Rb。ab图18绝缘接头（法兰）两端接地电阻测量接线图b）再测量a、b两点的总电阻，其测量接线按图19所示。按10.1.2第d）款的操作步骤，测量并记录仪表读数值Rr。当Rr≤1Ω时，相邻两测量接线点的间隔应不小于πD；当Rr＞1Ω时，相邻两测量接线点（a点与c点，b点与d点）可合二为一，此时C1与P1、C2与P2可短接。abdc图19接地电阻仪法测量接线图9.4.3数据处理绝缘接头（法兰）的绝缘电阻按式（16）计算。………………………………………（16）式中:——绝缘接头（法兰）的电阻，Ω；——a、b两点的总电阻，Ω；——绝缘接头（法兰）保护端接地电阻，Ω；——绝缘接头（法兰）非保护端接地电阻，Ω。
