高中物理：基本仪器的使用实验专题复习教案

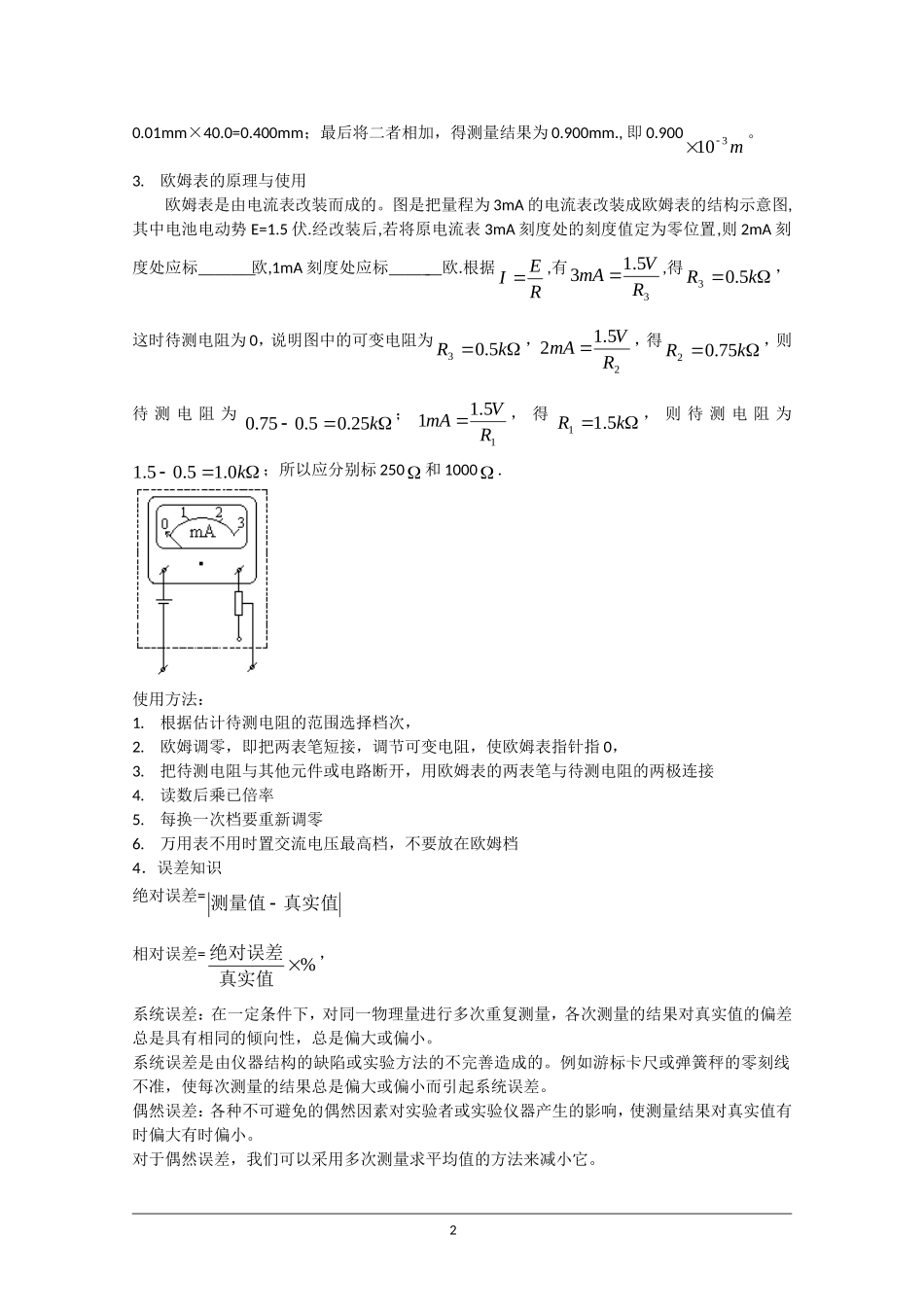

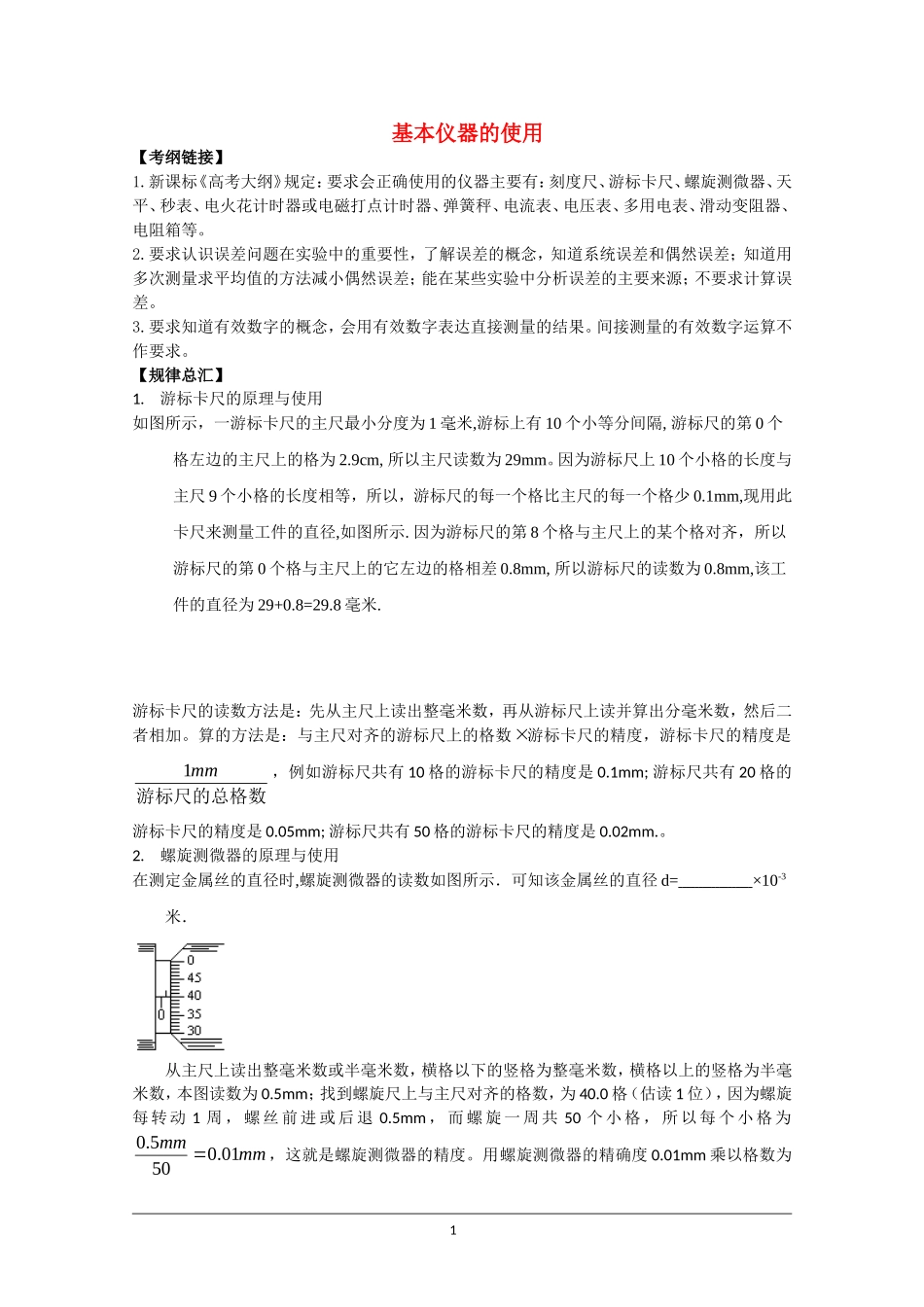

基本仪器的使用【考纲链接】1.新课标《高考大纲》规定：要求会正确使用的仪器主要有：刻度尺、游标卡尺、螺旋测微器、天平、秒表、电火花计时器或电磁打点计时器、弹簧秤、电流表、电压表、多用电表、滑动变阻器、电阻箱等。2.要求认识误差问题在实验中的重要性，了解误差的概念，知道系统误差和偶然误差；知道用多次测量求平均值的方法减小偶然误差；能在某些实验中分析误差的主要来源；不要求计算误差。3.要求知道有效数字的概念，会用有效数字表达直接测量的结果。间接测量的有效数字运算不作要求。【规律总汇】1.游标卡尺的原理与使用如图所示，一游标卡尺的主尺最小分度为 1 毫米,游标上有 10 个小等分间隔, 游标尺的第 0 个格左边的主尺上的格为 2.9cm, 所以主尺读数为 29mm。因为游标尺上 10 个小格的长度与主尺 9 个小格的长度相等，所以，游标尺的每一个格比主尺的每一个格少 0.1mm,现用此卡尺来测量工件的直径,如图所示. 因为游标尺的第 8 个格与主尺上的某个格对齐，所以游标尺的第 0 个格与主尺上的它左边的格相差 0.8mm, 所以游标尺的读数为 0.8mm,该工件的直径为 29+0.8=29.8 毫米.游标卡尺的读数方法是：先从主尺上读出整毫米数，再从游标尺上读并算出分毫米数，然后二者相加。算的方法是：与主尺对齐的游标尺上的格数 游标卡尺的精度，游标卡尺的精度是游标尺的总格数mm1，例如游标尺共有 10 格的游标卡尺的精度是 0.1mm; 游标尺共有 20 格的游标卡尺的精度是 0.05mm; 游标尺共有 50 格的游标卡尺的精度是 0.02mm.。2.螺旋测微器的原理与使用在测定金属丝的直径时,螺旋测微器的读数如图所示．可知该金属丝的直径 d= ×10-3米．从主尺上读出整毫米数或半毫米数，横格以下的竖格为整毫米数，横格以上的竖格为半毫米数，本图读数为 0.5mm；找到螺旋尺上与主尺对齐的格数，为 40.0 格（估读 1 位），因为螺旋每 转 动 1 周 ， 螺 丝 前 进 或 后 退 0.5mm ， 而 螺 旋 一 周 共 50 个 小 格 ， 所 以 每 个 小 格 为mmmm01.0505.0，这就是螺旋测微器的精度。用螺旋测微器的精确度 0.01mm 乘以格数为10.01mm×40.0=0.400mm；最后将二者相加，得测量结果为 0.900mm., 即 0.900m310。3.欧姆表的原理与使用欧姆表是由电流表改装而成的。图是把量程为 3mA 的电流表改装成欧姆表的结构示意图,其中电池电动势 E=1.5 伏.经改装后,若将原电流表...
