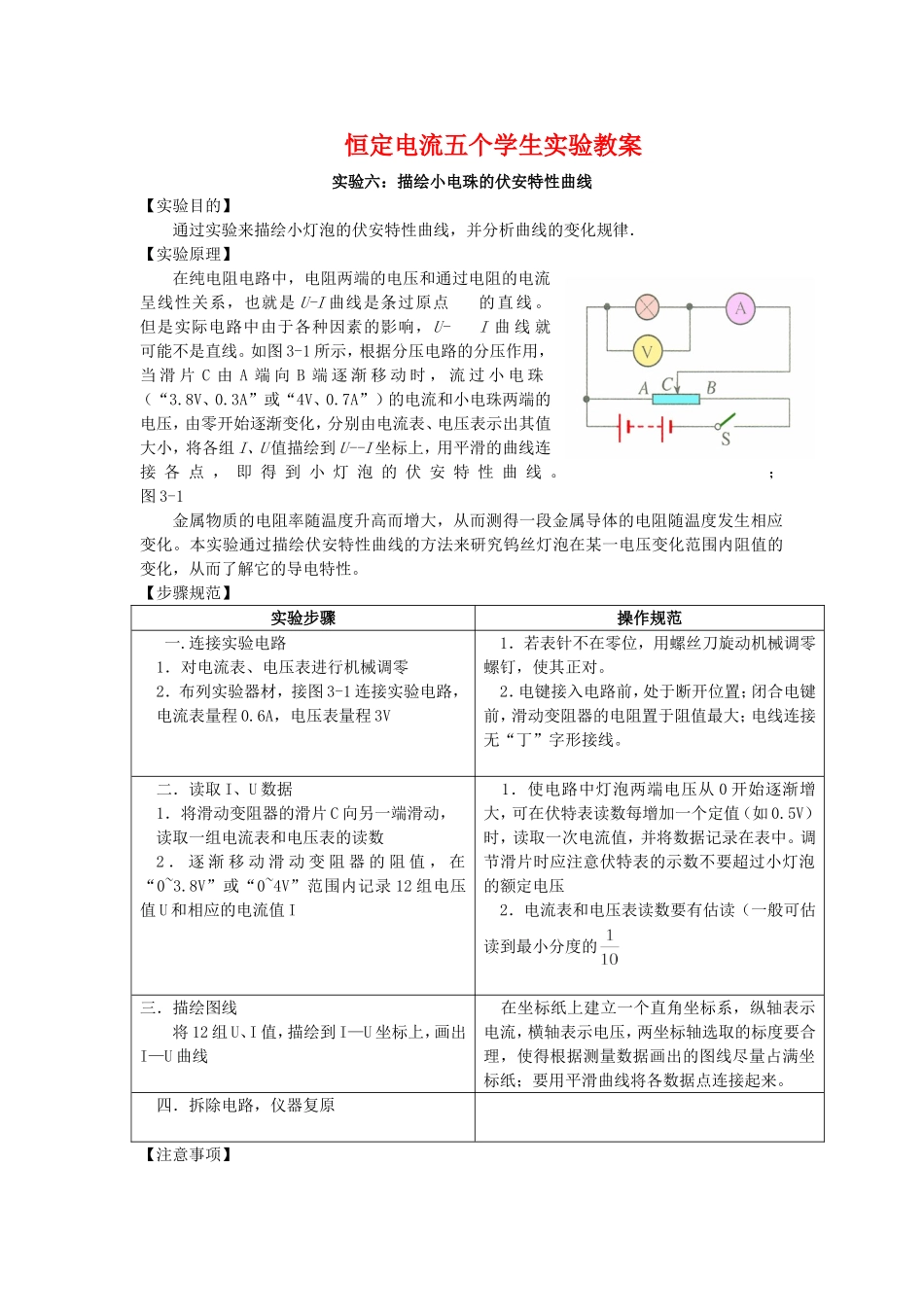

恒定电流五个学生实验教案实验六：描绘小电珠的伏安特性曲线【实验目的】通过实验来描绘小灯泡的伏安特性曲线，并分析曲线的变化规律．【实验原理】在纯电阻电路中，电阻两端的电压和通过电阻的电流呈线性关系，也就是 U-I 曲线是条过原点的直线。但是实际电路中由于各种因素的影响，U-I 曲 线 就可能不是直线。如图 3-1 所示，根据分压电路的分压作用，当 滑 片 C 由 A 端 向 B 端 逐 渐 移 动 时 ， 流 过 小 电 珠（“3.8V、0.3A”或“4V、0.7A”）的电流和小电珠两端的电压，由零开始逐渐变化，分别由电流表、电压表示出其值大小，将各组 I、U 值描绘到 U--I 坐标上，用平滑的曲线连接 各 点 ， 即 得 到 小 灯 泡 的 伏 安 特 性 曲 线 。 ； 图 3-1金属物质的电阻率随温度升高而增大，从而测得一段金属导体的电阻随温度发生相应变化。本实验通过描绘伏安特性曲线的方法来研究钨丝灯泡在某一电压变化范围内阻值的变化，从而了解它的导电特性。【步骤规范】实验步骤操作规范 一.连接实验电路1．对电流表、电压表进行机械调零2．布列实验器材，接图 3-1 连接实验电路，电流表量程 0.6A，电压表量程 3V 1．若表针不在零位，用螺丝刀旋动机械调零螺钉，使其正对。2．电键接入电路前，处于断开位置；闭合电键前，滑动变阻器的电阻置于阻值最大；电线连接无“丁”字形接线。 二．读取 I、U 数据1．将滑动变阻器的滑片 C 向另一端滑动，读取一组电流表和电压表的读数2 ． 逐 渐 移 动 滑 动 变 阻 器 的 阻 值 ， 在“0~3.8V”或“0~4V”范围内记录 12 组电压值 U 和相应的电流值 I 1．使电路中灯泡两端电压从 0 开始逐渐增大，可在伏特表读数每增加一个定值（如 0.5V）时，读取一次电流值，并将数据记录在表中。调节滑片时应注意伏特表的示数不要超过小灯泡的额定电压2．电流表和电压表读数要有估读（一般可估读到最小分度的三．描绘图线将 12 组 U、I 值，描绘到 I—U 坐标上，画出I—U 曲线 在坐标纸上建立一个直角坐标系，纵轴表示电流，横轴表示电压，两坐标轴选取的标度要合理，使得根据测量数据画出的图线尽量占满坐标纸；要用平滑曲线将各数据点连接起来。四．拆除电路，仪器复原【注意事项】1．本实验中，因被测小灯泡灯丝电阻较小，因此实验电路必须采用电流表外接法．2．因本实验要作 I－U 图线，要求测出一组包括零在内的电压、电流值...
