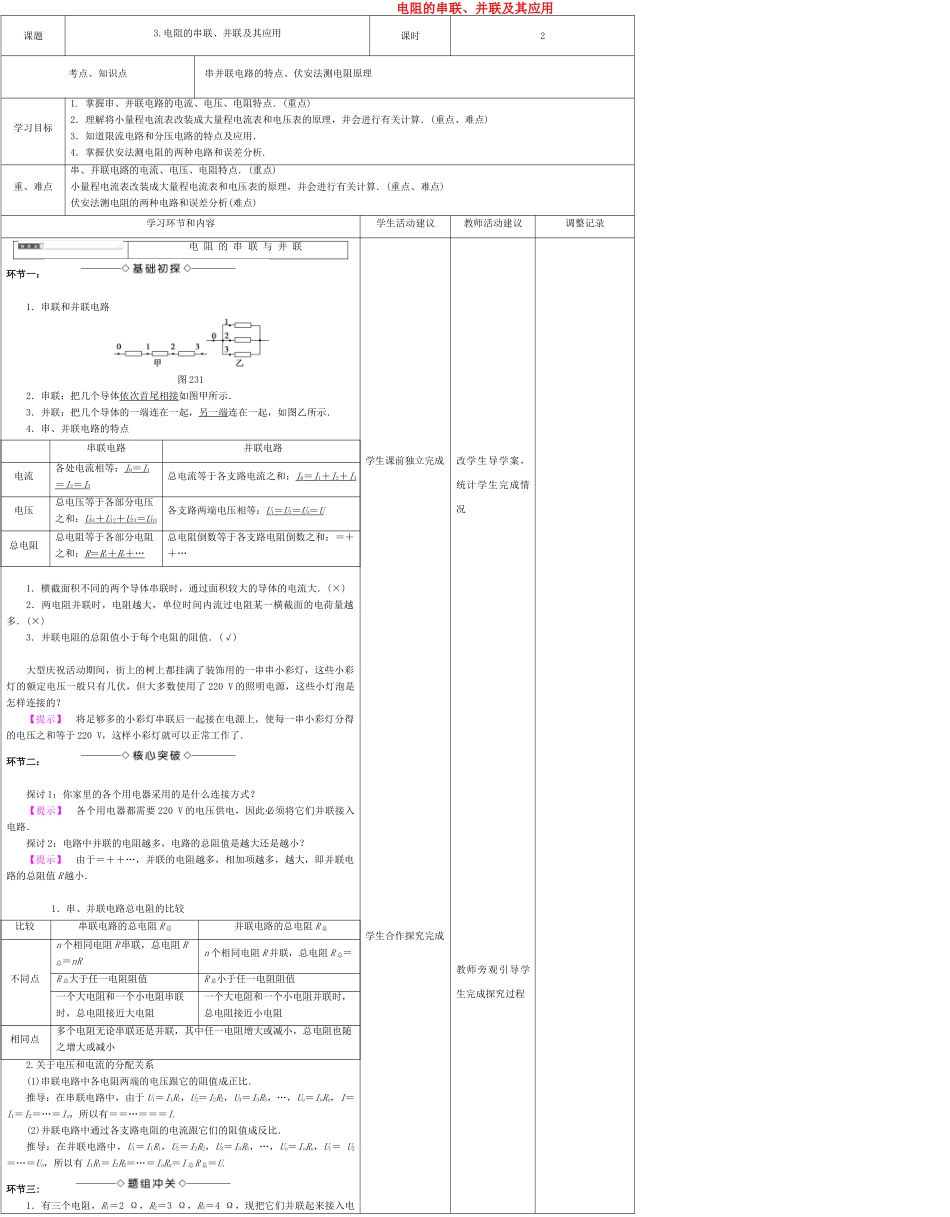

电阻的串联、并联及其应用课题3.电阻的串联、并联及其应用课时2考点、知识点 串并联电路的特点、伏安法测电阻原理学习目标1. 掌握串、并联电路的电流、电压、电阻特点．(重点)2．理解将小量程电流表改装成大量程电流表和电压表的原理，并会进行有关计算．(重点、难点)3．知道限流电路和分压电路的特点及应用．4．掌握伏安法测电阻的两种电路和误差分析.重、难点串、并联电路的电流、电压、电阻特点．(重点)小量程电流表改装成大量程电流表和电压表的原理，并会进行有关计算．(重点、难点)伏安法测电阻的两种电路和误差分析(难点)学习环节和内容学生活动建议教师活动建议调整记录 电 阻 的 串 联 与 并 联环节一：1．串联和并联电路图 2312．串联：把几个导体依次首尾相接如图甲所示．3．并联：把几个导体的一端连在一起，另一端连在一起，如图乙所示．4．串、并联电路的特点串联电路并联电路电流各处电流相等：I0＝ I 1＝ I 2＝ I 3总电流等于各支路电流之和：I0＝ I 1＋ I 2＋ I 3电压总电压等于各部分电压之和：U01＋ U 12＋ U 23＝ U 03各支路两端电压相等：U1＝ U 2＝ U 3＝ U 总电阻总电阻等于各部分电阻之和：R ＝ R 1＋ R 2＋…总电阻倒数等于各支路电阻倒数之和：＝＋＋…1．横截面积不同的两个导体串联时，通过面积较大的导体的电流大．(×)2．两电阻并联时，电阻越大，单位时间内流过电阻某一横截面的电荷量越多．(×)3．并联电阻的总阻值小于每个电阻的阻值．(√)大型庆祝活动期间，街上的树上都挂满了装饰用的一串串小彩灯，这些小彩灯的额定电压一般只有几伏，但大多数使用了 220 V 的照明电源，这些小灯泡是怎样连接的？【提示】 将足够多的小彩灯串联后一起接在电源上，使每一串小彩灯分得的电压之和等于 220 V，这样小彩灯就可以正常工作了．环节二：探讨 1：你家里的各个用电器采用的是什么连接方式？【提示】 各个用电器都需要 220 V 的电压供电，因此必须将它们并联接入电路．探讨 2：电路中并联的电阻越多，电路的总阻值是越大还是越小？【提示】 由于＝＋＋…，并联的电阻越多，相加项越多，越大，即并联电路的总阻值 R 越小．1．串、并联电路总电阻的比较比较串联电路的总电阻 R 总并联电路的总电阻 R 总不同点n 个相同电阻 R 串联，总电阻 R总＝nRn 个相同电阻 R 并联，总电阻 R 总＝R 总大于任一电阻阻值R 总小于任一电阻阻值一个大电阻和一个小电...
