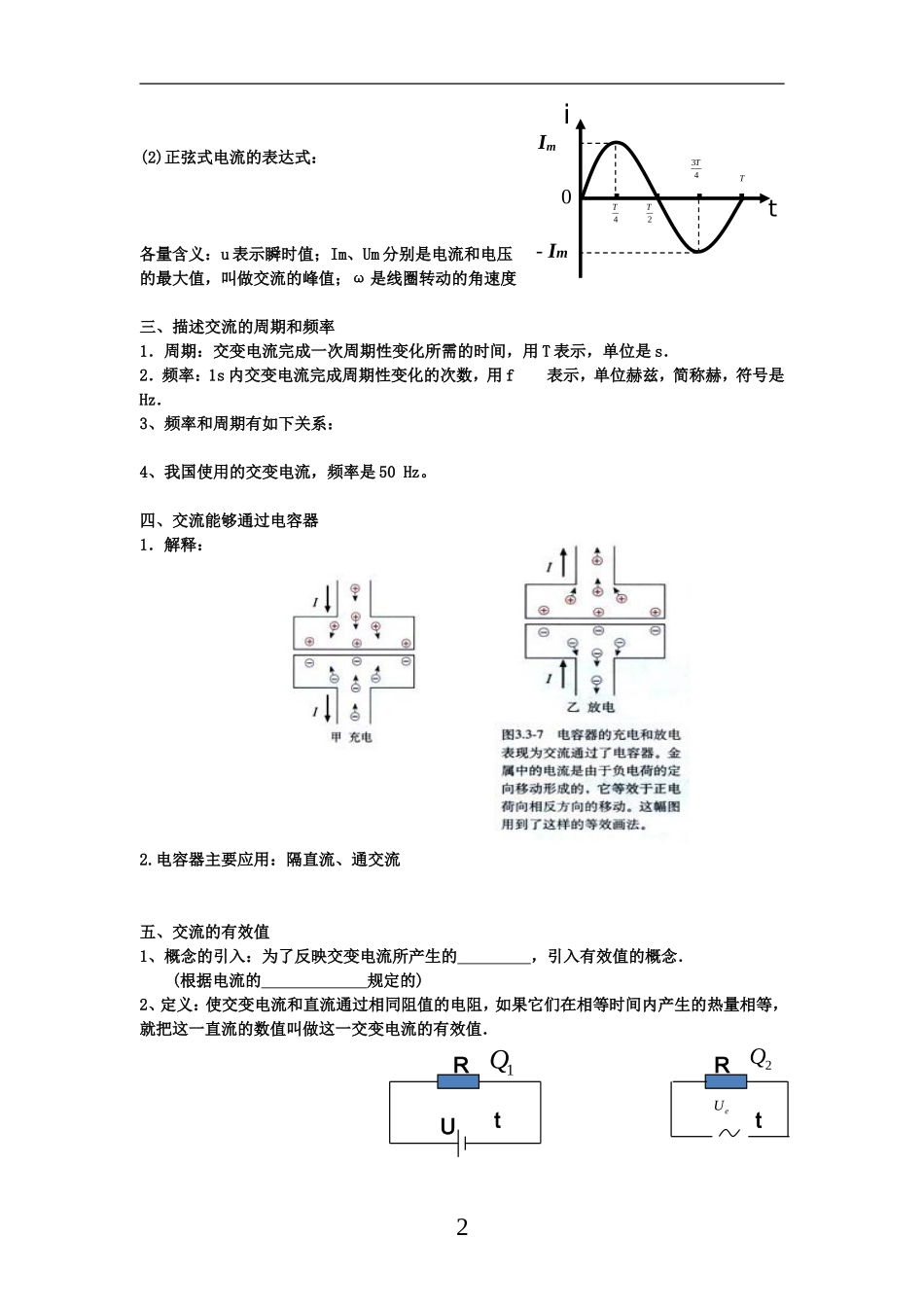

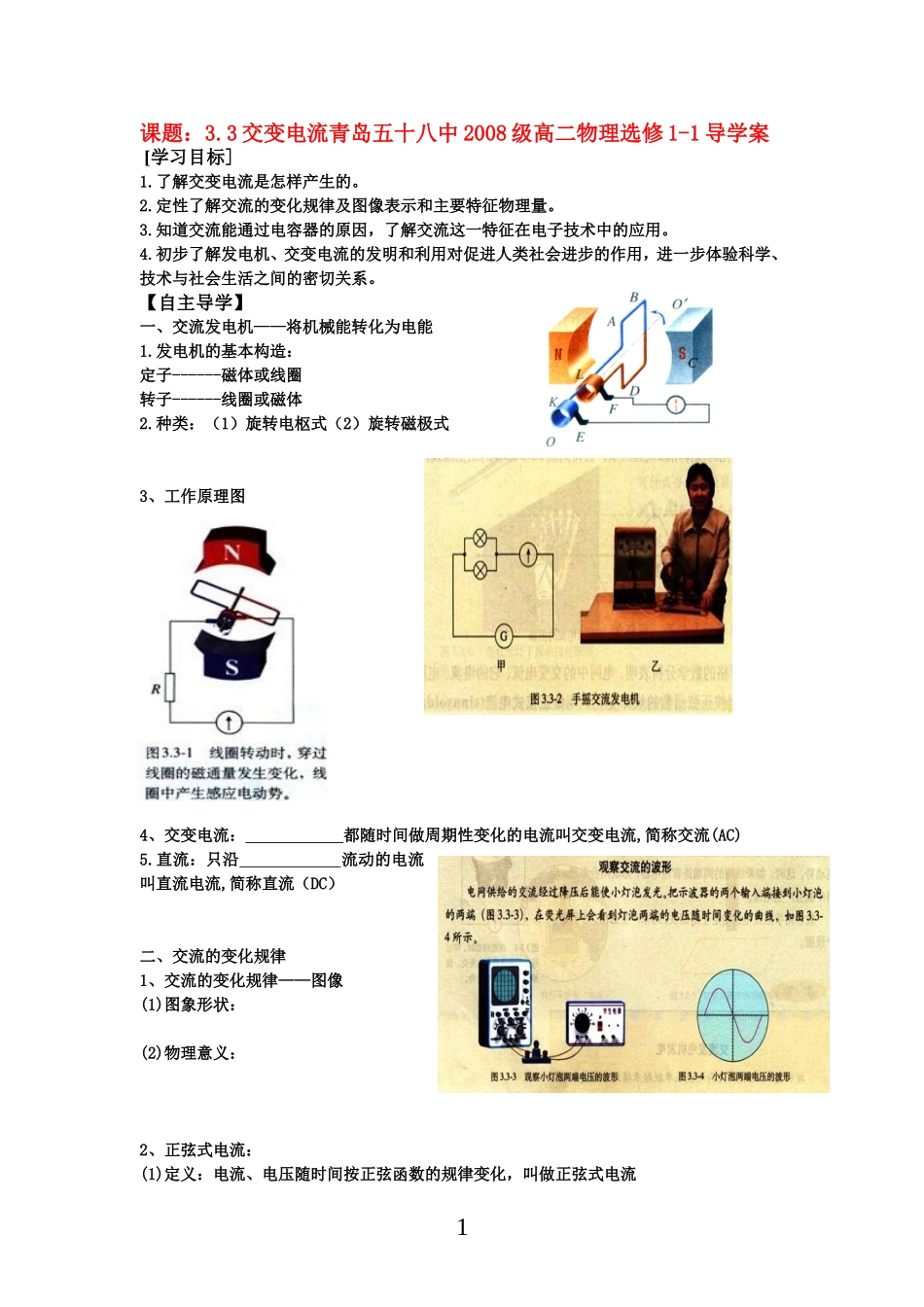

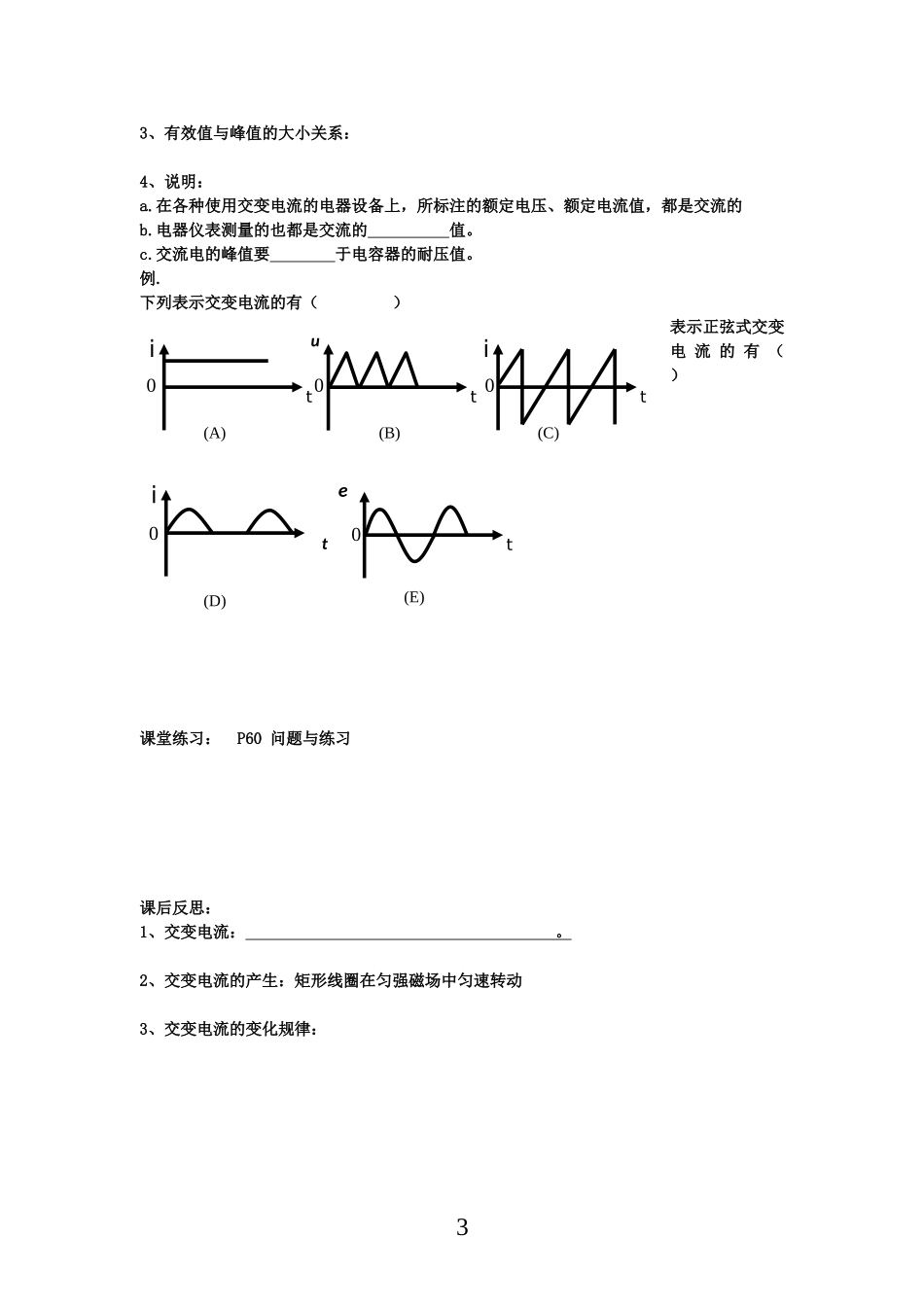

课题：3.3 交变电流青岛五十八中 2008 级高二物理选修 1-1 导学案 [学习目标]1.了解交变电流是怎样产生的。2.定性了解交流的变化规律及图像表示和主要特征物理量。3.知道交流能通过电容器的原因，了解交流这一特征在电子技术中的应用。4.初步了解发电机、交变电流的发明和利用对促进人类社会进步的作用，进一步体验科学、技术与社会生活之间的密切关系。【自主导学】一、交流发电机——将机械能转化为电能1.发电机的基本构造： 定子------磁体或线圈转子------线圈或磁体2.种类：（1）旋转电枢式（2）旋转磁极式3、工作原理图4、交变电流： 都随时间做周期性变化的电流叫交变电流,简称交流(AC)5.直流：只沿 流动的电流叫直流电流,简称直流（DC）二、交流的变化规律1、交流的变化规律——图像(1)图象形状：(2)物理意义：2、正弦式电流：(1)定义：电流、电压随时间按正弦函数的规律变化，叫做正弦式电流1Im- Im04T34Tit2TTRRUtteU1Q2Q(2)正弦式电流的表达式：各量含义：u 表示瞬时值；Im、Um 分别是电流和电压的最大值，叫做交流的峰值；ω 是线圈转动的角速度三、描述交流的周期和频率1．周期：交变电流完成一次周期性变化所需的时间，用 T 表示，单位是 s．2．频率：1s 内交变电流完成周期性变化的次数，用 f 表示，单位赫兹，简称赫，符号是Hz． 3、频率和周期有如下关系：4、我国使用的交变电流，频率是 50 Hz。四、交流能够通过电容器1．解释：2.电容器主要应用：隔直流、通交流五、交流的有效值1、概念的引入：为了反映交变电流所产生的 ，引入有效值的概念．(根据电流的 规定的)2、定义：使交变电流和直流通过相同阻值的电阻，如果它们在相等时间内产生的热量相等，就把这一直流的数值叫做这一交变电流的有效值．2iittit(A)(B)(C)(D)0000t(E)0teu3、有效值与峰值的大小关系：4、说明：a.在各种使用交变电流的电器设备上，所标注的额定电压、额定电流值，都是交流的 b.电器仪表测量的也都是交流的 值。c.交流电的峰值要 于电容器的耐压值。例.下列表示交变电流的有（ ）表示正弦式交变电 流 的 有 （ ）课堂练习： P60 问题与练习课后反思：1、交变电流： 。2、交变电流的产生：矩形线圈在匀强磁场中匀速转动3、交变电流的变化规律：3
