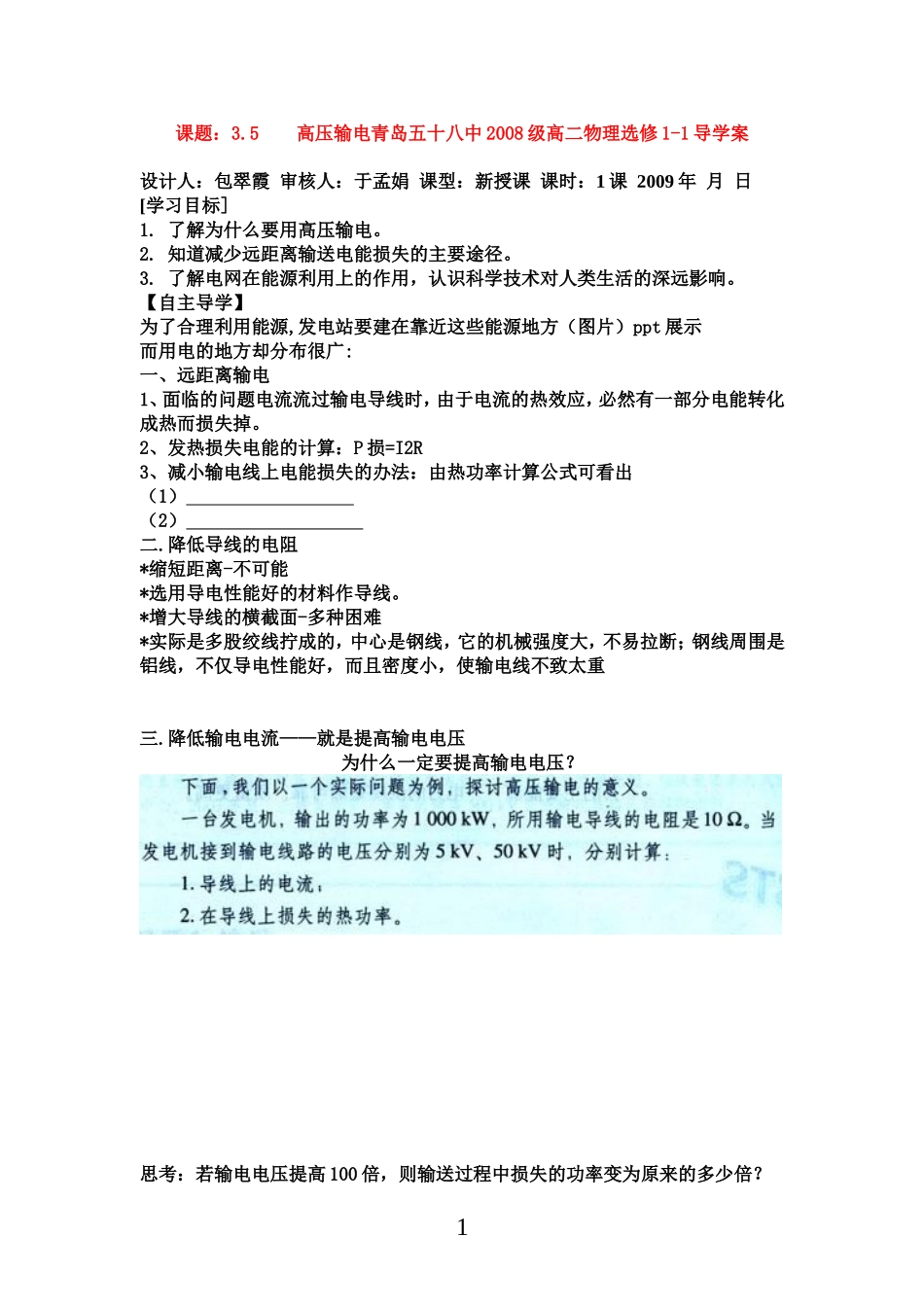

高中物理文导学案3.5高压输电新人教版选修1_第1页
1/2

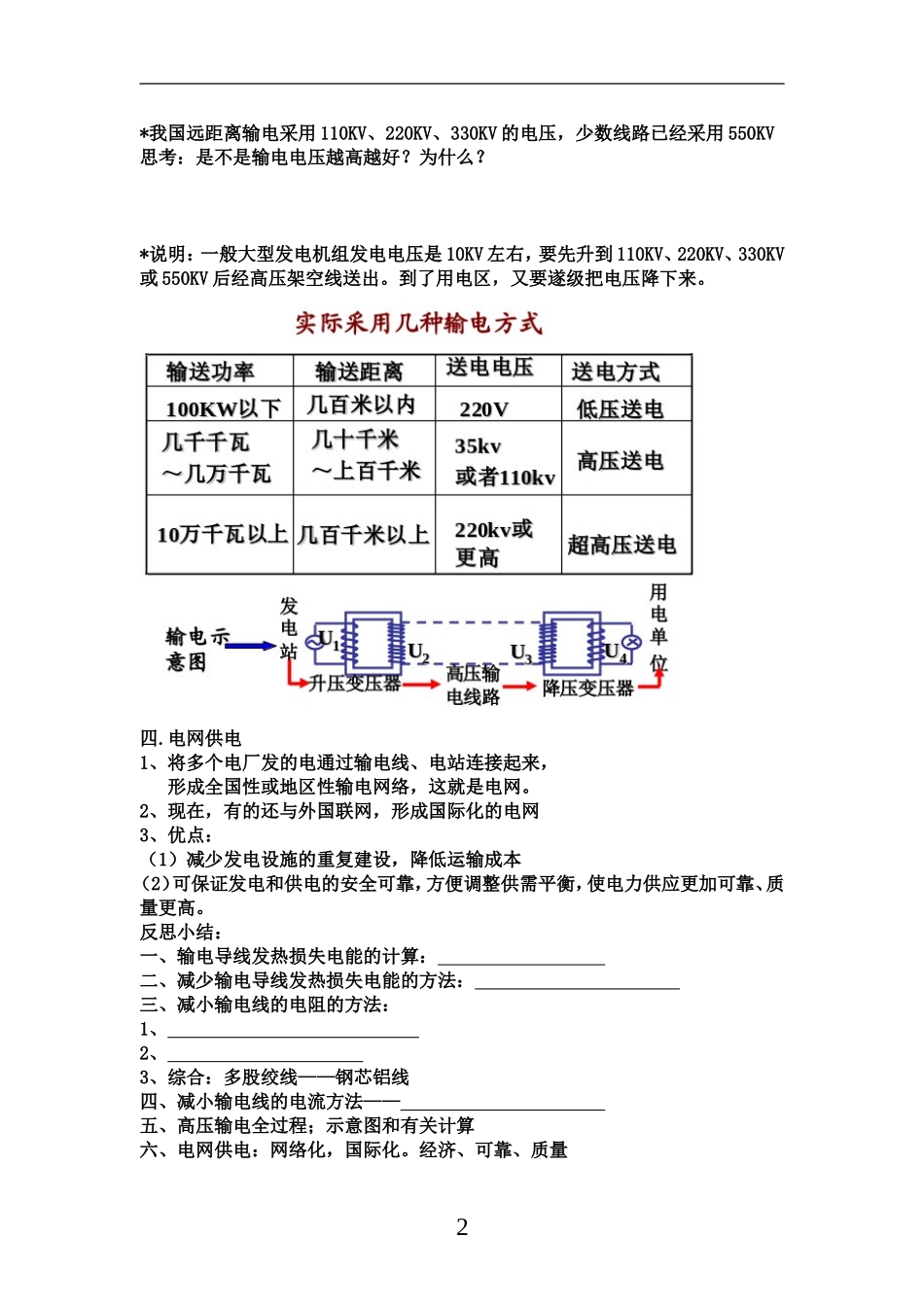

高中物理文导学案3.5高压输电新人教版选修1_第2页
2/2
课题:3.5 高压输电青岛五十八中 2008 级高二物理选修 1-1 导学案设计人:包翠霞 审核人:于孟娟 课型:新授课 课时:1 课 2009 年 月 日[学习目标]1. 了解为什么要用高压输电。2. 知道减少远距离输送电能损失的主要途径。3. 了解电网在能源利用上的作用,认识科学技术对人类生活的深远影响。【自主导学】为了合理利用能源,发电站要建在靠近这些能源地方(图片)ppt 展示而用电的地方却分布很广:一、远距离输电1、面临的问题电流流过输电导线时,由于电流的热效应,必然有一部分电能转化成热而损失掉。2、发热损失电能的计算:P 损=I2R3、减小输电线上电能损失的办法:由热功率计算公式可看出(1) (2) 二.降低导线的电阻*缩短距离-不可能*选用导电性能好的材料作导线。*增大导线的横截面-多种困难*实际是多股绞线拧成的,中心是钢线,它的机械强度大,不易拉断;钢线周围是铝线,不仅导电性能好,而且密度小,使输电线不致太重三.降低输电电流——就是提高输电电压为什么一定要提高输电电压?思考:若输电电压提高 100 倍,则输送过程中损失的功率变为原来的多少倍?1*我国远距离输电采用 110KV、220KV、330KV 的电压,少数线路已经采用 550KV思考:是不是输电电压越高越好?为什么?*说明:一般大型发电机组发电电压是 10KV 左右,要先升到 110KV、220KV、330KV或 550KV 后经高压架空线送出。到了用电区,又要遂级把电压降下来。四.电网供电1、将多个电厂发的电通过输电线、电站连接起来, 形成全国性或地区性输电网络,这就是电网。2、现在,有的还与外国联网,形成国际化的电网3、优点:(1)减少发电设施的重复建设,降低运输成本(2)可保证发电和供电的安全可靠,方便调整供需平衡,使电力供应更加可靠、质量更高。反思小结:一、输电导线发热损失电能的计算: 二、减少输电导线发热损失电能的方法: 三、减小输电线的电阻的方法:1、 2、 3、综合:多股绞线——钢芯铝线四、减小输电线的电流方法—— 五、高压输电全过程;示意图和有关计算六、电网供电:网络化,国际化。经济、可靠、质量2
