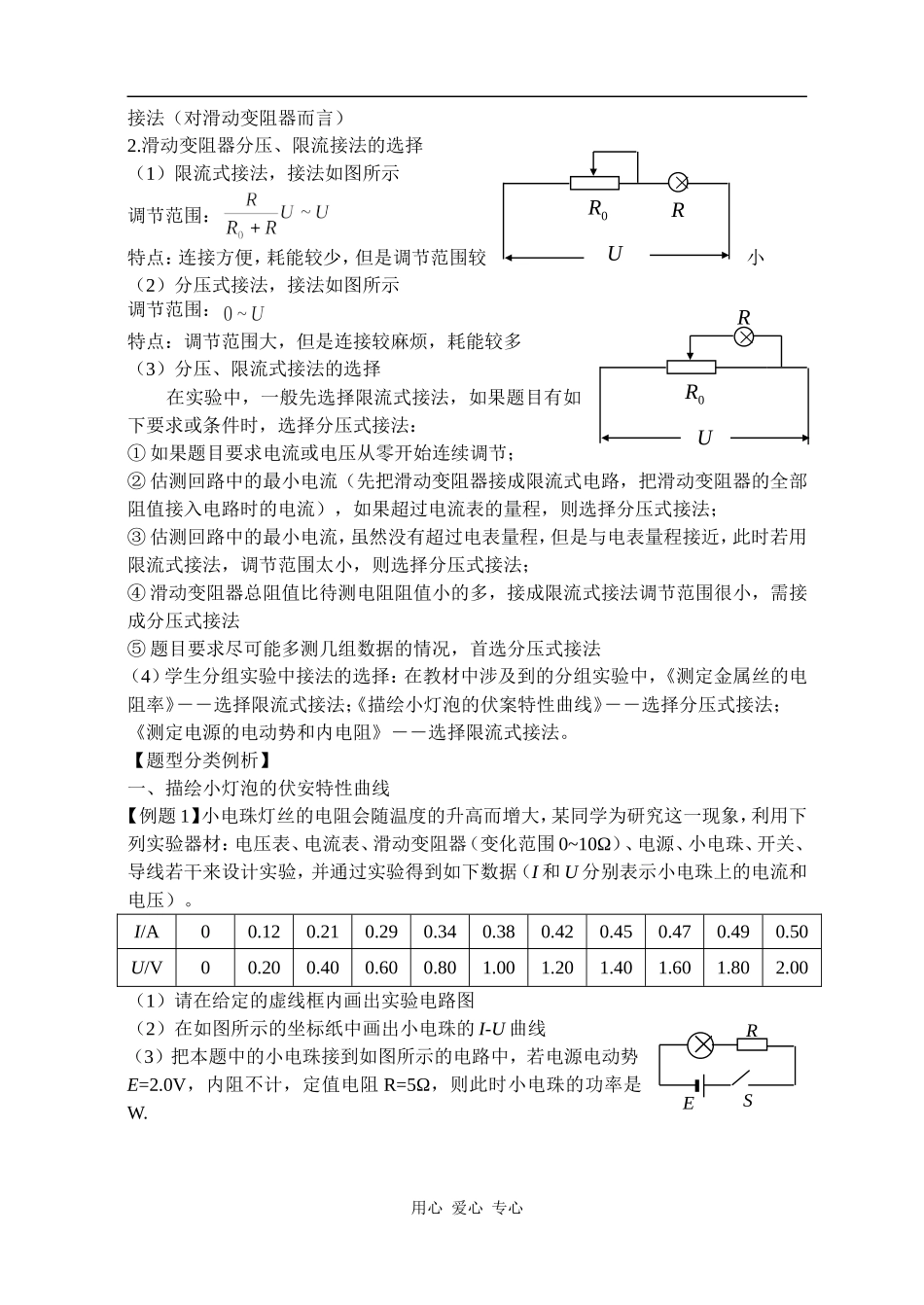

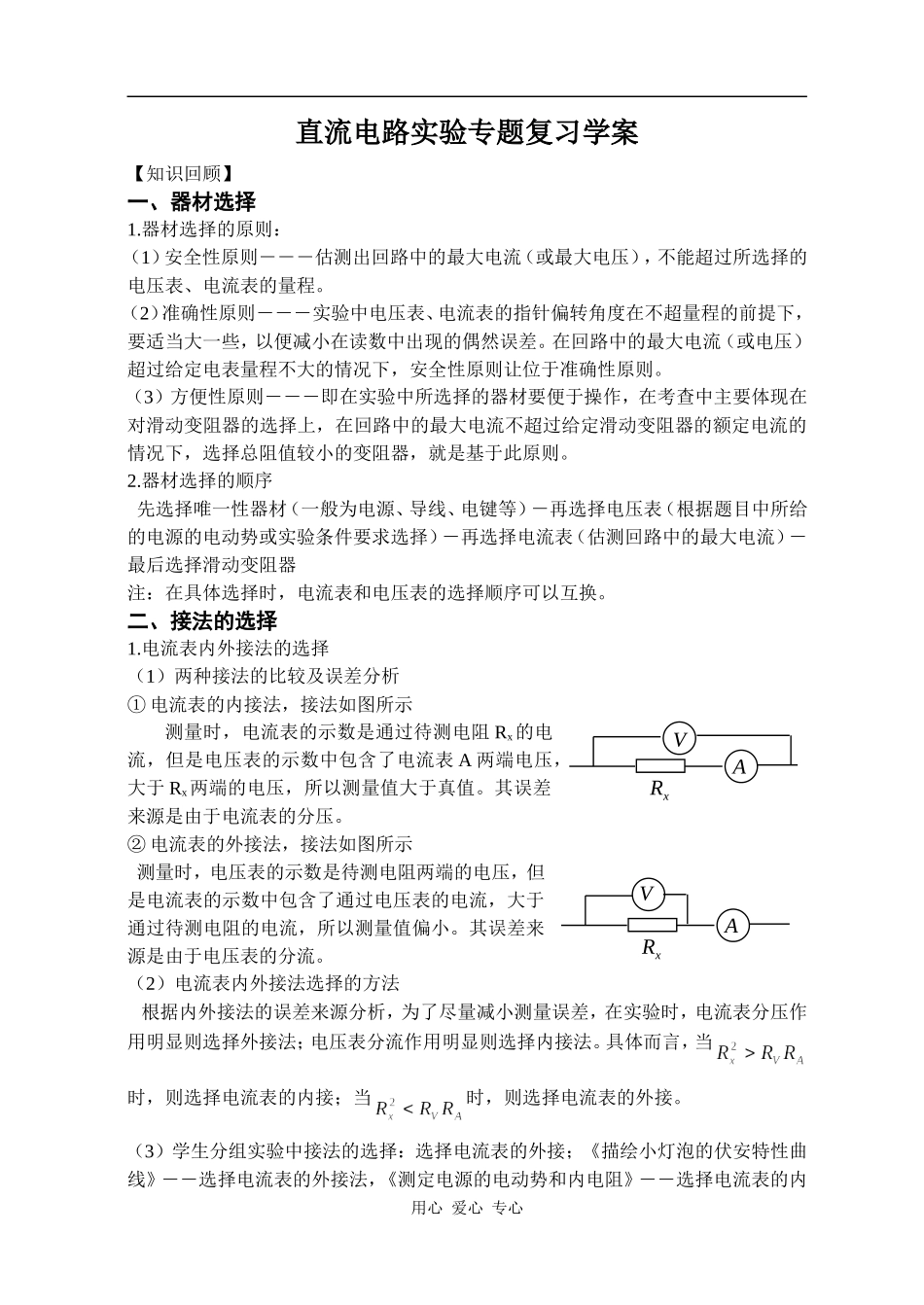

直流电路实验专题复习学案【知识回顾】一、器材选择1.器材选择的原则：（1）安全性原则―――估测出回路中的最大电流（或最大电压），不能超过所选择的电压表、电流表的量程。（2）准确性原则―――实验中电压表、电流表的指针偏转角度在不超量程的前提下，要适当大一些，以便减小在读数中出现的偶然误差。在回路中的最大电流（或电压）超过给定电表量程不大的情况下，安全性原则让位于准确性原则。（3）方便性原则―――即在实验中所选择的器材要便于操作，在考查中主要体现在对滑动变阻器的选择上，在回路中的最大电流不超过给定滑动变阻器的额定电流的情况下，选择总阻值较小的变阻器，就是基于此原则。2.器材选择的顺序 先选择唯一性器材（一般为电源、导线、电键等）－再选择电压表（根据题目中所给的电源的电动势或实验条件要求选择）－再选择电流表（估测回路中的最大电流）－最后选择滑动变阻器注：在具体选择时，电流表和电压表的选择顺序可以互换。二、接法的选择1.电流表内外接法的选择（1）两种接法的比较及误差分析① 电流表的内接法，接法如图所示测量时，电流表的示数是通过待测电阻 Rx的电流，但是电压表的示数中包含了电流表 A 两端电压，大于 Rx两端的电压，所以测量值大于真值。其误差来源是由于电流表的分压。② 电流表的外接法，接法如图所示 测量时，电压表的示数是待测电阻两端的电压，但是电流表的示数中包含了通过电压表的电流，大于通过待测电阻的电流，所以测量值偏小。其误差来源是由于电压表的分流。（2）电流表内外接法选择的方法 根据内外接法的误差来源分析，为了尽量减小测量误差，在实验时，电流表分压作用明显则选择外接法；电压表分流作用明显则选择内接法。具体而言，当时，则选择电流表的内接；当时，则选择电流表的外接。（3）学生分组实验中接法的选择：选择电流表的外接；《描绘小灯泡的伏安特性曲线》――选择电流表的外接法，《测定电源的电动势和内电阻》――选择电流表的内用心 爱心 专心AVxRAVxR接法（对滑动变阻器而言）2.滑动变阻器分压、限流接法的选择（1）限流式接法，接法如图所示调节范围：特点：连接方便，耗能较少，但是调节范围较小（2）分压式接法，接法如图所示调节范围：特点：调节范围大，但是连接较麻烦，耗能较多（3）分压、限流式接法的选择在实验中，一般先选择限流式接法，如果题目有如下要求或条件时，选择分压式接法：① 如果题目要求电流或电压从零开始连续调节...
