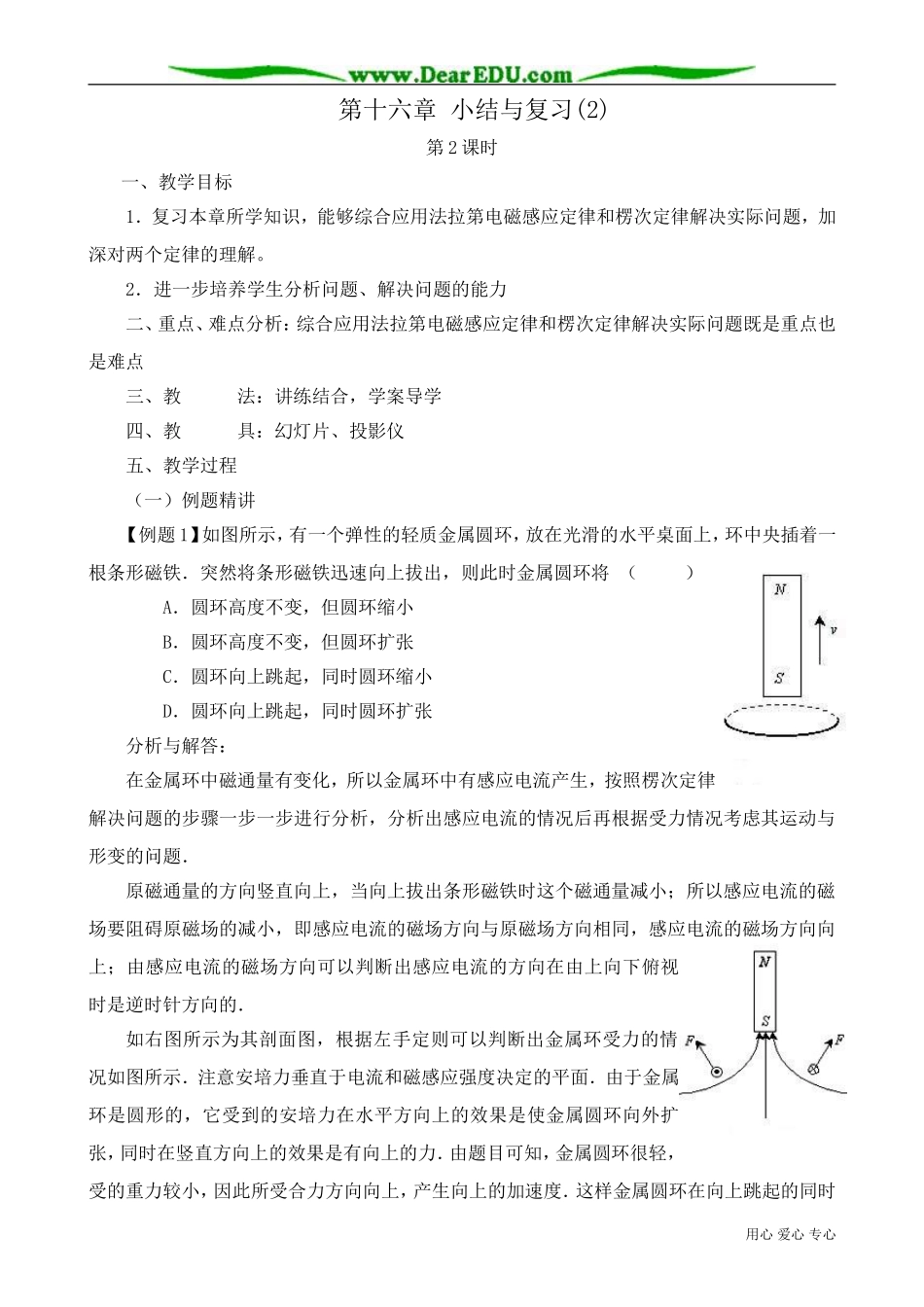

第十六章 小结与复习(2)第 2 课时 一、教学目标1．复习本章所学知识，能够综合应用法拉第电磁感应定律和楞次定律解决实际问题，加深对两个定律的理解。2．进一步培养学生分析问题、解决问题的能力二、重点、难点分析：综合应用法拉第电磁感应定律和楞次定律解决实际问题既是重点也是难点三、教 法：讲练结合，学案导学四、教 具：幻灯片、投影仪五、教学过程（一）例题精讲【例题 1】如图所示，有一个弹性的轻质金属圆环，放在光滑的水平桌面上，环中央插着一根条形磁铁．突然将条形磁铁迅速向上拔出，则此时金属圆环将 （ ） A．圆环高度不变，但圆环缩小 B．圆环高度不变，但圆环扩张 C．圆环向上跳起，同时圆环缩小 D．圆环向上跳起，同时圆环扩张分析与解答：在金属环中磁通量有变化，所以金属环中有感应电流产生，按照楞次定律解决问题的步骤一步一步进行分析，分析出感应电流的情况后再根据受力情况考虑其运动与形变的问题．原磁通量的方向竖直向上，当向上拔出条形磁铁时这个磁通量减小；所以感应电流的磁场要阻碍原磁场的减小，即感应电流的磁场方向与原磁场方向相同，感应电流的磁场方向向上；由感应电流的磁场方向可以判断出感应电流的方向在由上向下俯视时是逆时针方向的． 如右图所示为其剖面图，根据左手定则可以判断出金属环受力的情况如图所示．注意安培力垂直于电流和磁感应强度决定的平面．由于金属环是圆形的，它受到的安培力在水平方向上的效果是使金属圆环向外扩张，同时在竖直方向上的效果是有向上的力．由题目可知，金属圆环很轻，受的重力较小，因此所受合力方向向上，产生向上的加速度．这样金属圆环在向上跳起的同时用心 爱心 专心向外扩张，所以 D 选项正确．也可以根据感应电流的磁场总阻碍线圈和磁体间的相对运动来解答。当磁铁远离线圈时，线圈和磁体间的作用力为引力，由于金属圆环很轻，受的重力较小，因此所受合力方向向上，产生向上的加速度．同时由于线圈所在处磁场减弱，穿过线圈的磁通量减少，感应电流的磁场阻碍磁通量减少，故线圈有扩张的趋势。所以 D 选项正确。【例题 2】如图所示，固定在匀强磁场中的水平导轨的间距 L1=0.5 m，金属棒 ad 与导轨左端 bc 的距离 L2=0.8 m，整个闭合回路的电阻为 R=0.2Ω，磁感应强度为 B0=1 T 的匀强磁场 m 竖直向下穿过整个回路．ad 杆通过滑轮和细绳接一个质量 m = 0.04 kg 的物体，不计一切摩擦．现使磁场以T/s 的变化率均...
