高中物理第二册电压表和电流表

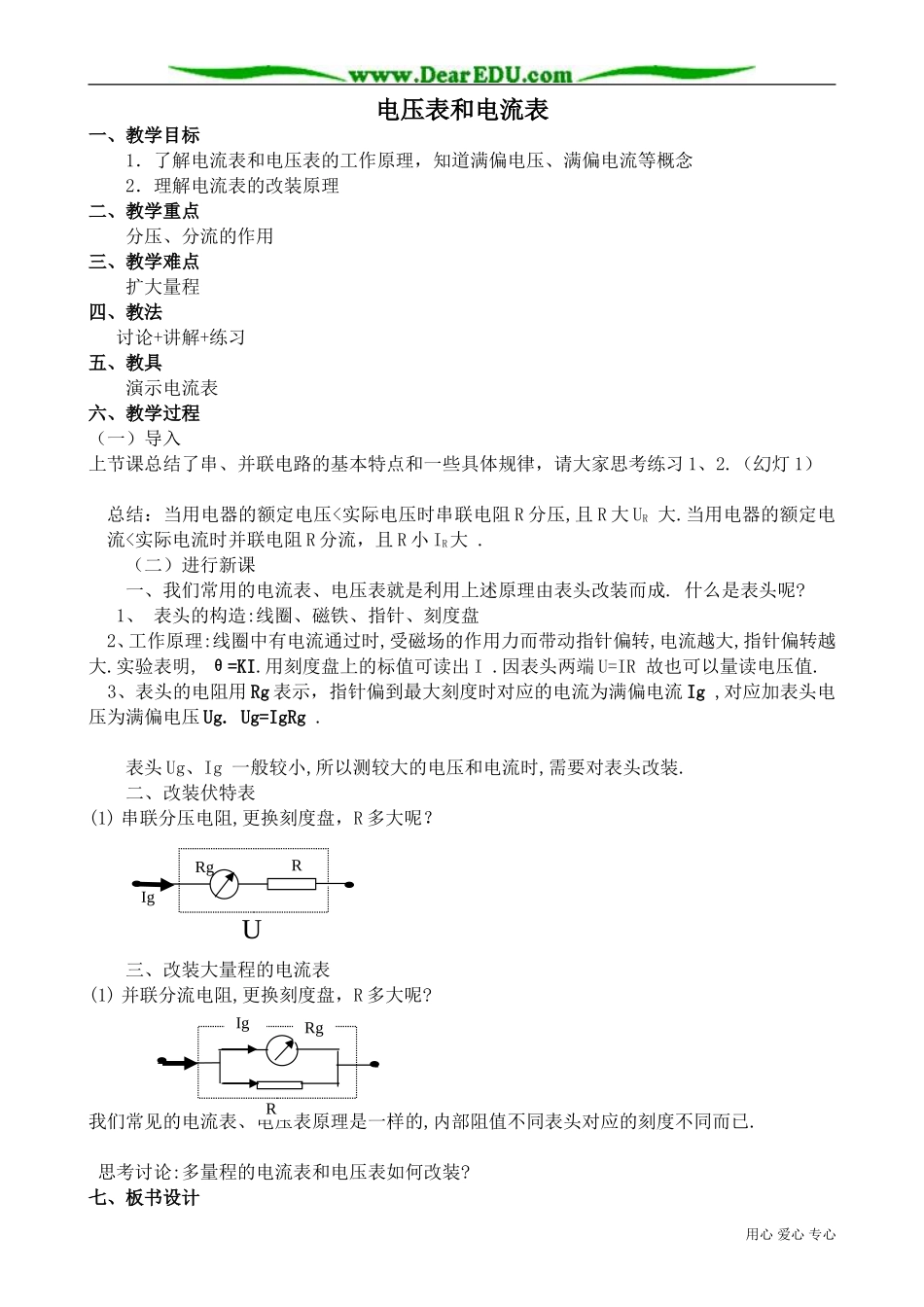

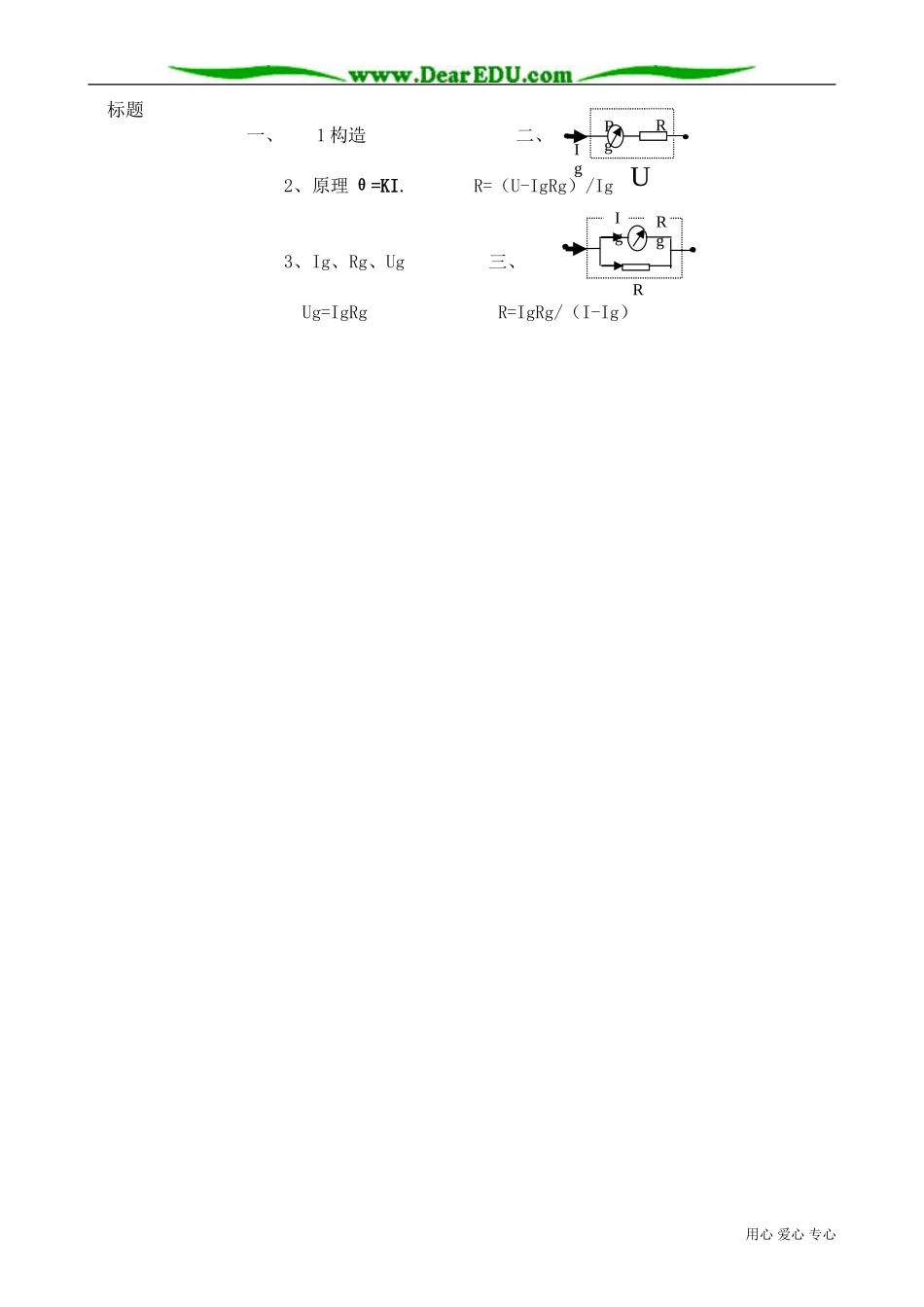

电压表和电流表一、教学目标1．了解电流表和电压表的工作原理，知道满偏电压、满偏电流等概念2．理解电流表的改装原理二、教学重点分压、分流的作用三、教学难点扩大量程四、教法 讨论+讲解+练习五、教具演示电流表六、教学过程（一）导入上节课总结了串、并联电路的基本特点和一些具体规律，请大家思考练习 1、2.（幻灯 1）总结：当用电器的额定电压<实际电压时串联电阻 R 分压,且 R 大 UR 大.当用电器的额定电流<实际电流时并联电阻 R 分流，且 R 小 IR大 .（二）进行新课一、我们常用的电流表、电压表就是利用上述原理由表头改装而成. 什么是表头呢?1、 表头的构造:线圈、磁铁、指针、刻度盘 2、工作原理:线圈中有电流通过时,受磁场的作用力而带动指针偏转,电流越大,指针偏转越大.实验表明, θ=KI.用刻度盘上的标值可读出 I .因表头两端 U=IR 故也可以量读电压值. 3、表头的电阻用 Rg 表示，指针偏到最大刻度时对应的电流为满偏电流 Ig ,对应加表头电压为满偏电压 Ug. Ug=IgRg . 表头 Ug、Ig 一般较小,所以测较大的电压和电流时,需要对表头改装.二、改装伏特表(1) 串联分压电阻,更换刻度盘，R 多大呢？三、改装大量程的电流表(1) 并联分流电阻,更换刻度盘，R 多大呢?我们常见的电流表、电压表原理是一样的,内部阻值不同表头对应的刻度不同而已. 思考讨论:多量程的电流表和电压表如何改装?七、板书设计用心 爱心 专心IgURgRRIgRg 标题 一、1 构造 二、 2、原理 θ=KI. R=（U-IgRg）/Ig 3、Ig、Rg、Ug 三、 Ug=IgRg R=IgRg/（I-Ig）用心 爱心 专心IgURgRRIgRg
