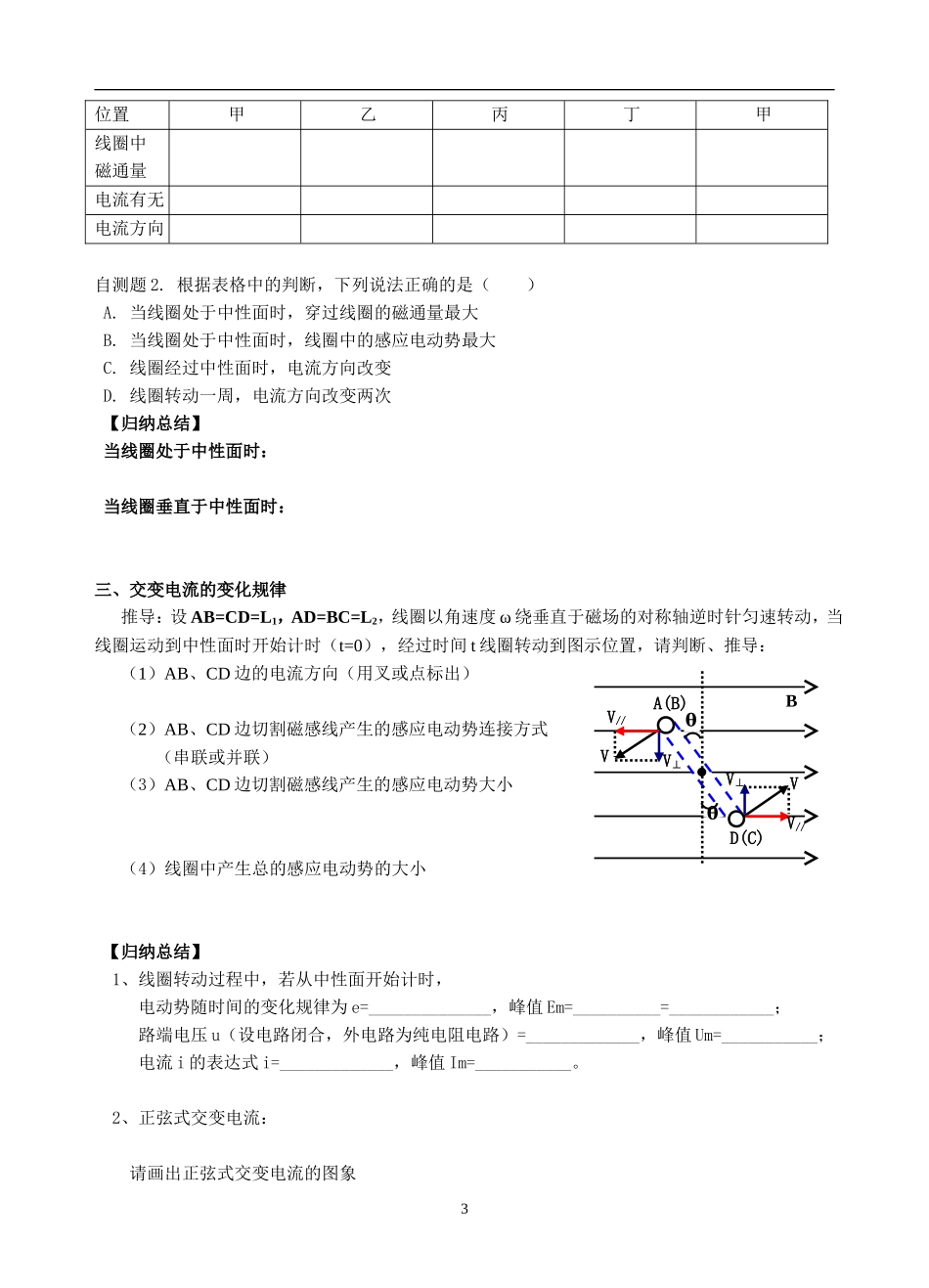

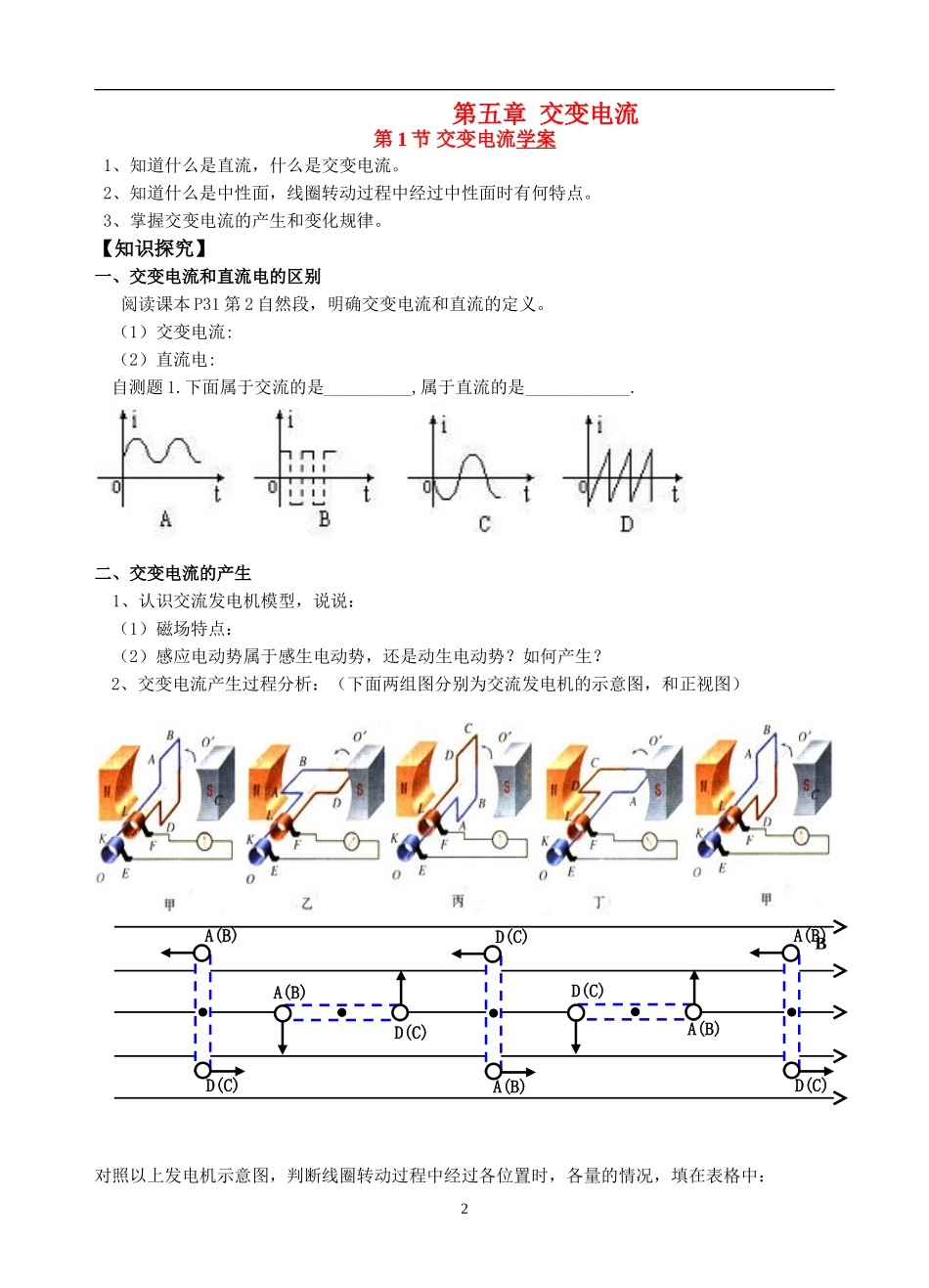

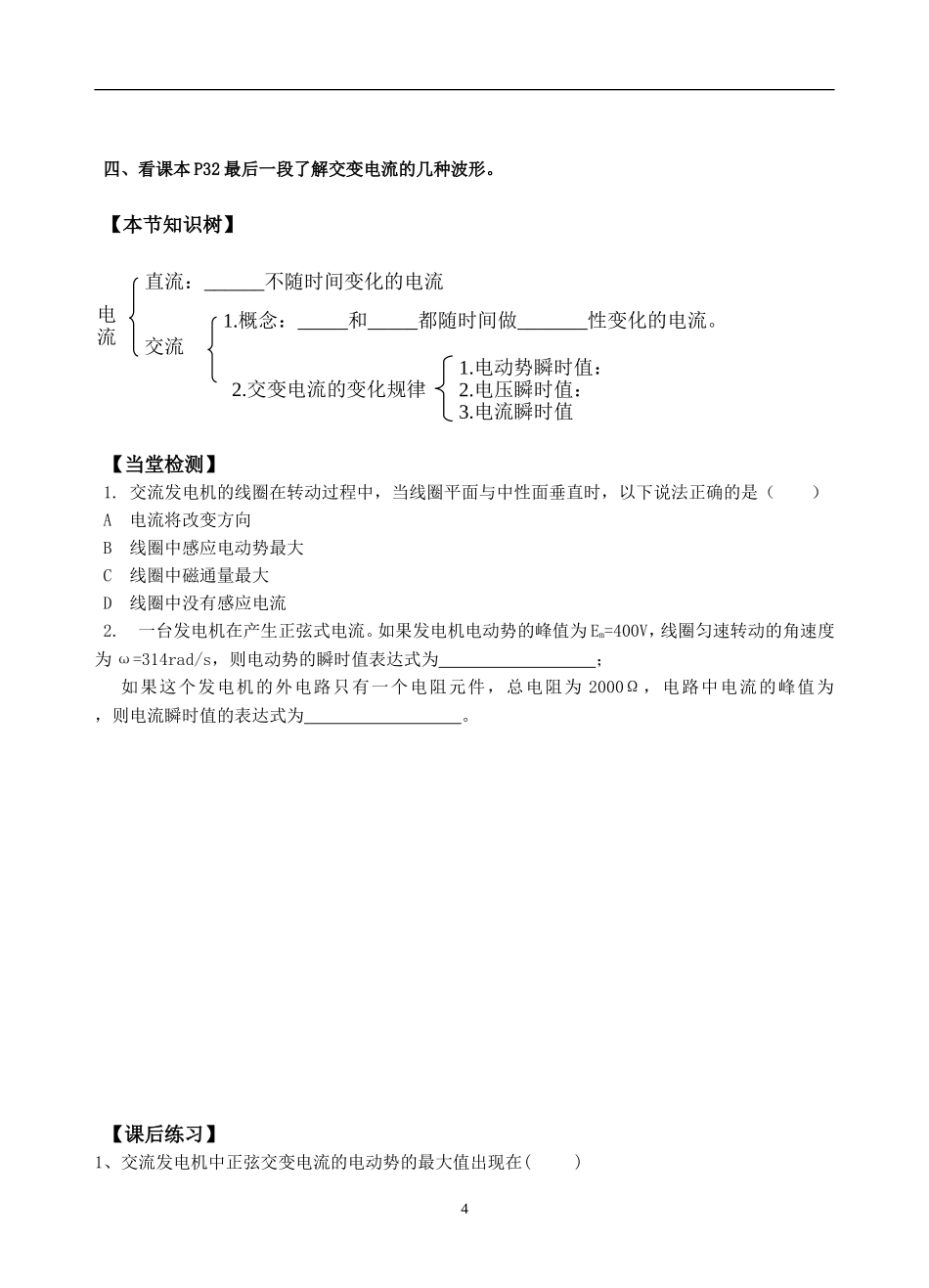

第五章 交变电流第 1 节 交变电流学案1、知道什么是直流，什么是交变电流。2、知道什么是中性面，线圈转动过程中经过中性面时有何特点。3、掌握交变电流的产生和变化规律。【知识探究】一、交变电流和直流电的区别阅读课本 P31 第 2 自然段，明确交变电流和直流的定义。（1）交变电流:（2）直流电:自测题 1.下面属于交流的是__________,属于直流的是____________.二、交变电流的产生1、认识交流发电机模型，说说：（1）磁场特点：（2）感应电动势属于感生电动势，还是动生电动势？如何产生？2、交变电流产生过程分析：（下面两组图分别为交流发电机的示意图，和正视图）对照以上发电机示意图，判断线圈转动过程中经过各位置时，各量的情况，填在表格中：2BA(B)D(C)A(B)D(C)D(C)A(B)A(B)D(C)A(B)D(C)位置甲乙丙丁甲线圈中磁通量电流有无电流方向自测题 2. 根据表格中的判断，下列说法正确的是（ ） A. 当线圈处于中性面时，穿过线圈的磁通量最大 B. 当线圈处于中性面时，线圈中的感应电动势最大 C. 线圈经过中性面时，电流方向改变 D. 线圈转动一周，电流方向改变两次【归纳总结】当线圈处于中性面时：当线圈垂直于中性面时：三、交变电流的变化规律推导：设 AB=CD=L1，AD=BC=L2，线圈以角速度 ω 绕垂直于磁场的对称轴逆时针匀速转动，当线圈运动到中性面时开始计时（t=0），经过时间 t 线圈转动到图示位置，请判断、推导：（1）AB、CD 边的电流方向（用叉或点标出）（2）AB、CD 边切割磁感线产生的感应电动势连接方式（串联或并联） （3）AB、CD 边切割磁感线产生的感应电动势大小（4）线圈中产生总的感应电动势的大小【归纳总结】 1、线圈转动过程中，若从中性面开始计时，电动势随时间的变化规律为 e=______________，峰值 Em=__________=____________；路端电压 u（设电路闭合，外电路为纯电阻电路）=_____________，峰值 Um=___________；电流 i 的表达式 i=_____________，峰值 Im=___________。2、正弦式交变电流：请画出正弦式交变电流的图象3BA(B)D(C)θVV//V⊥θVV⊥V//四、看课本 P32 最后一段了解交变电流的几种波形。【本节知识树】【当堂检测】1. 交流发电机的线圈在转动过程中，当线圈平面与中性面垂直时，以下说法正确的是（ ）A 电流将改变方向 B 线圈中感应电动势最大C 线圈中磁通量最大 D 线圈中没有感应电流2. 一台发电机在产生正弦式电流。如果发电机电动势的峰值为 Em=40...
