高中物理第二节　对电阻的进一步研究教案新人教版选修3VIP专享

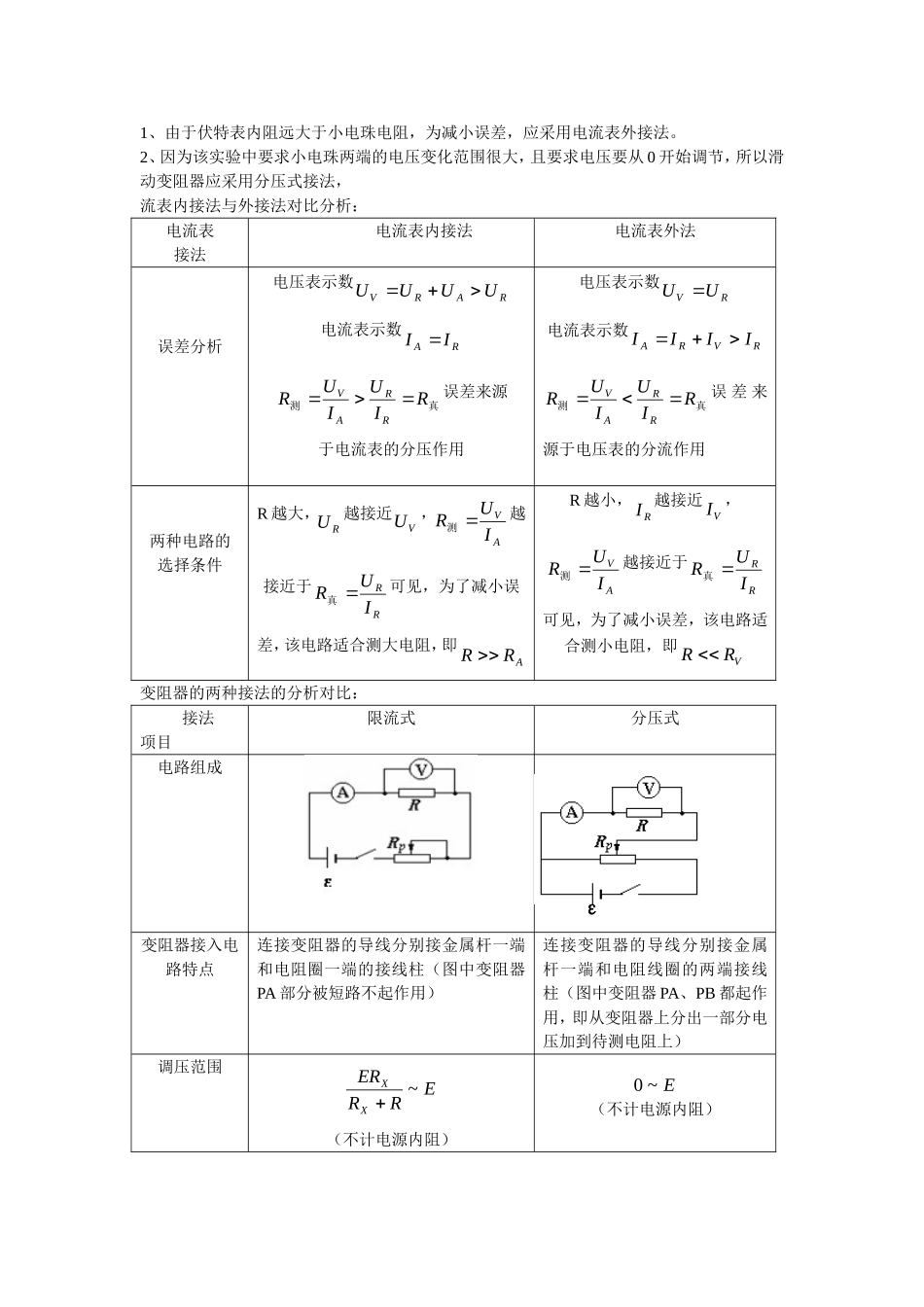

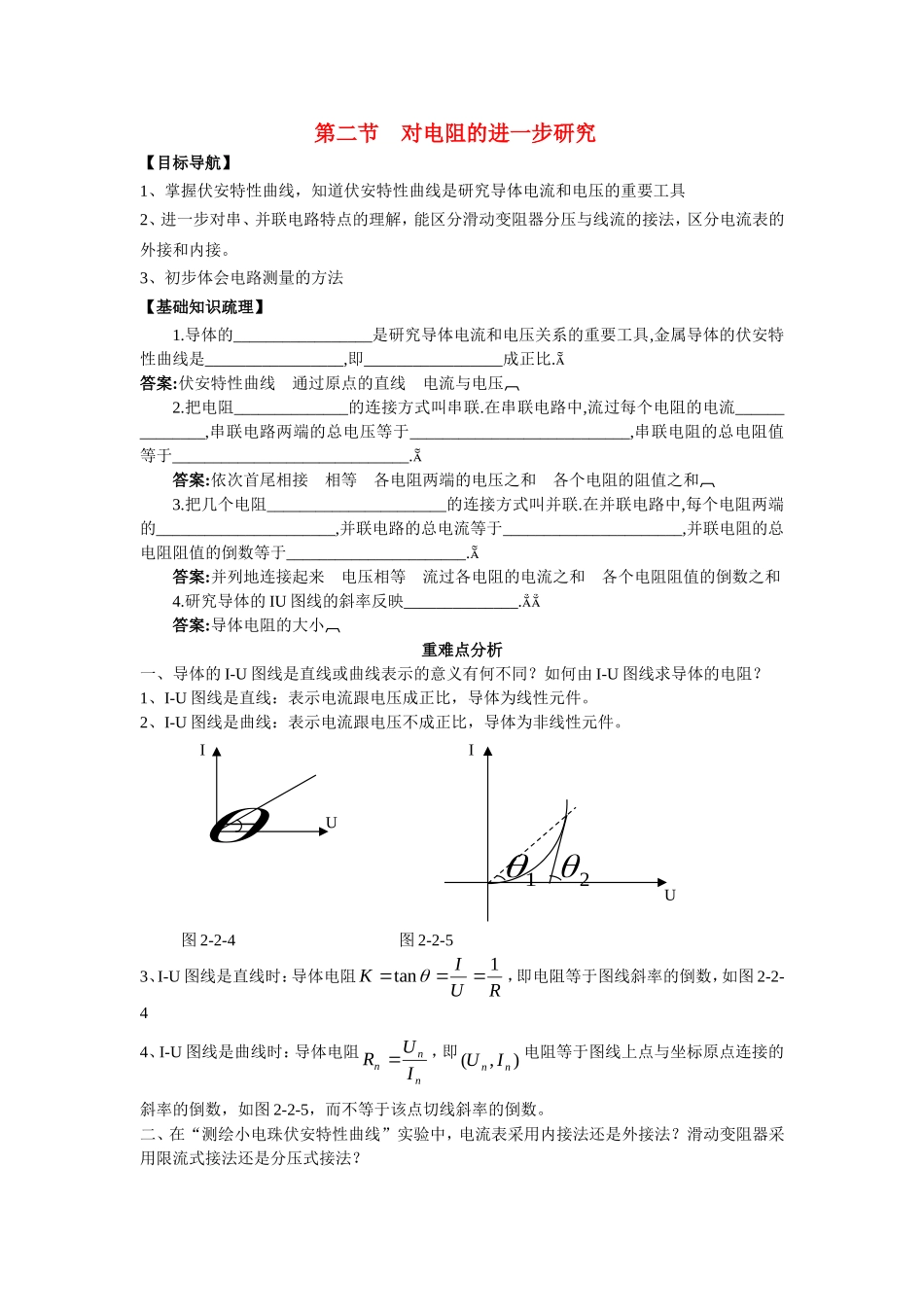

第二节 对电阻的进一步研究【目标导航】1、掌握伏安特性曲线，知道伏安特性曲线是研究导体电流和电压的重要工具 2、进一步对串、并联电路特点的理解，能区分滑动变阻器分压与线流的接法，区分电流表的外接和内接。3、初步体会电路测量的方法【基础知识疏理】1.导体的_________________是研究导体电流和电压关系的重要工具,金属导体的伏安特性曲线是_________________,即_________________成正比.答案:伏安特性曲线 通过原点的直线 电流与电压2.把电阻______________的连接方式叫串联.在串联电路中,流过每个电阻的电流______________,串联电路两端的总电压等于___________________________,串联电阻的总电阻值等于_____________________________.答案:依次首尾相接 相等 各电阻两端的电压之和 各个电阻的阻值之和3.把几个电阻______________________的连接方式叫并联.在并联电路中,每个电阻两端的______________________,并联电路的总电流等于______________________,并联电阻的总电阻阻值的倒数等于______________________.答案:并列地连接起来 电压相等 流过各电阻的电流之和 各个电阻阻值的倒数之和4.研究导体的 IU 图线的斜率反映______________.答案:导体电阻的大小重难点分析一、导体的 I-U 图线是直线或曲线表示的意义有何不同？如何由 I-U 图线求导体的电阻？1、I-U 图线是直线：表示电流跟电压成正比，导体为线性元件。2、I-U 图线是曲线：表示电流跟电压不成正比，导体为非线性元件。 图 2-2-4 图 2-2-53、I-U 图线是直线时：导体电阻RUIK1tan，即电阻等于图线斜率的倒数，如图 2-2-44、I-U 图线是曲线时：导体电阻nnnIUR ，即),(nn IU电阻等于图线上点与坐标原点连接的斜率的倒数，如图 2-2-5，而不等于该点切线斜率的倒数。二、在“测绘小电珠伏安特性曲线”实验中，电流表采用内接法还是外接法？滑动变阻器采用限流式接法还是分压式接法？I21UIU1、由于伏特表内阻远大于小电珠电阻，为减小误差，应采用电流表外接法。2、因为该实验中要求小电珠两端的电压变化范围很大，且要求电压要从 0 开始调节，所以滑动变阻器应采用分压式接法， 流表内接法与外接法对比分析：电流表接法电流表内接法电流表外法误差分析电压表示数RARVUUUU电流表示数RAII真测RIUIURRRAV误差来源于电流表的分压作用电压表示数RVUU电流表示数RVRAIIII真测RIUIURRRAV误...
