高中物理简单的逻辑电路

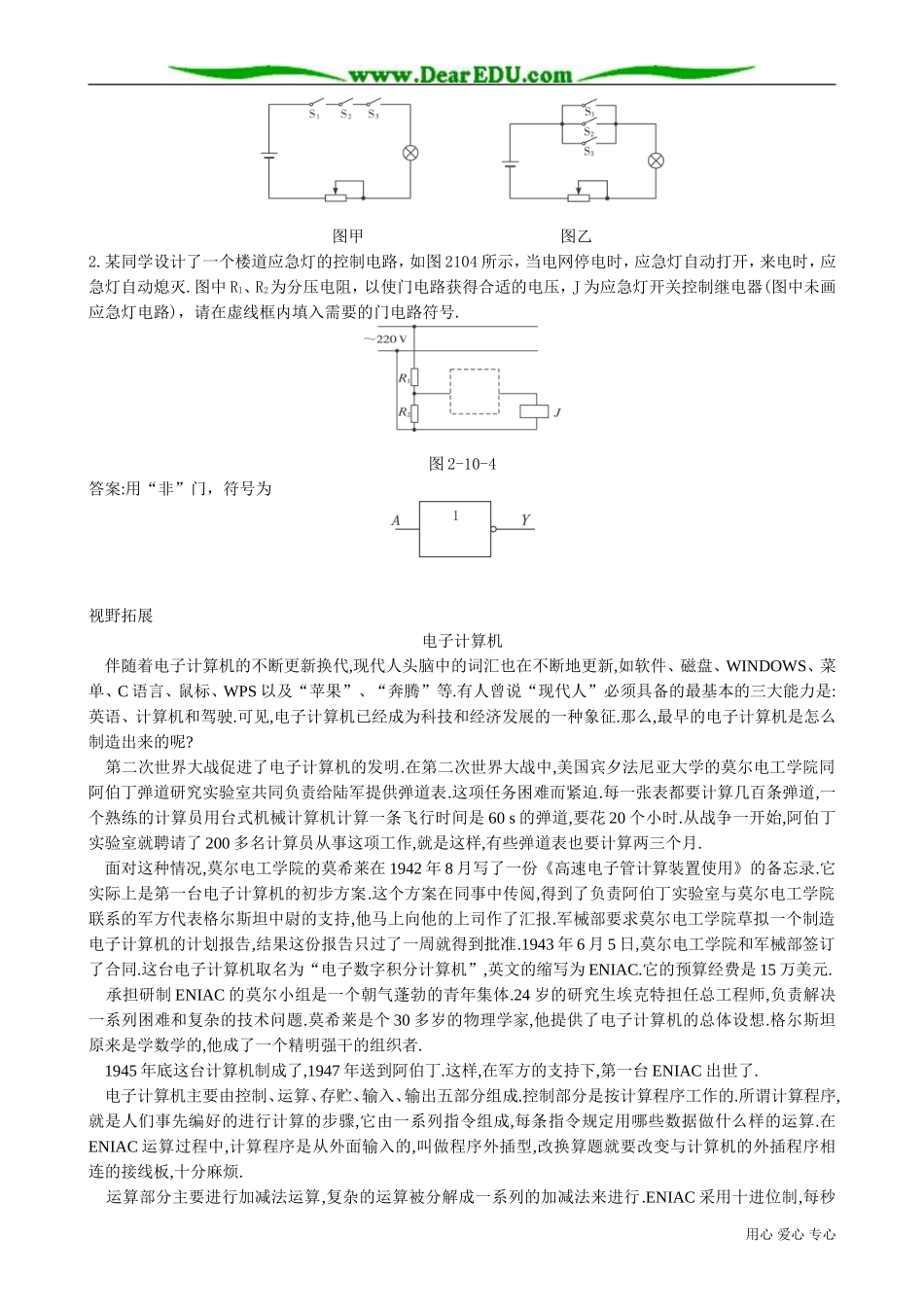

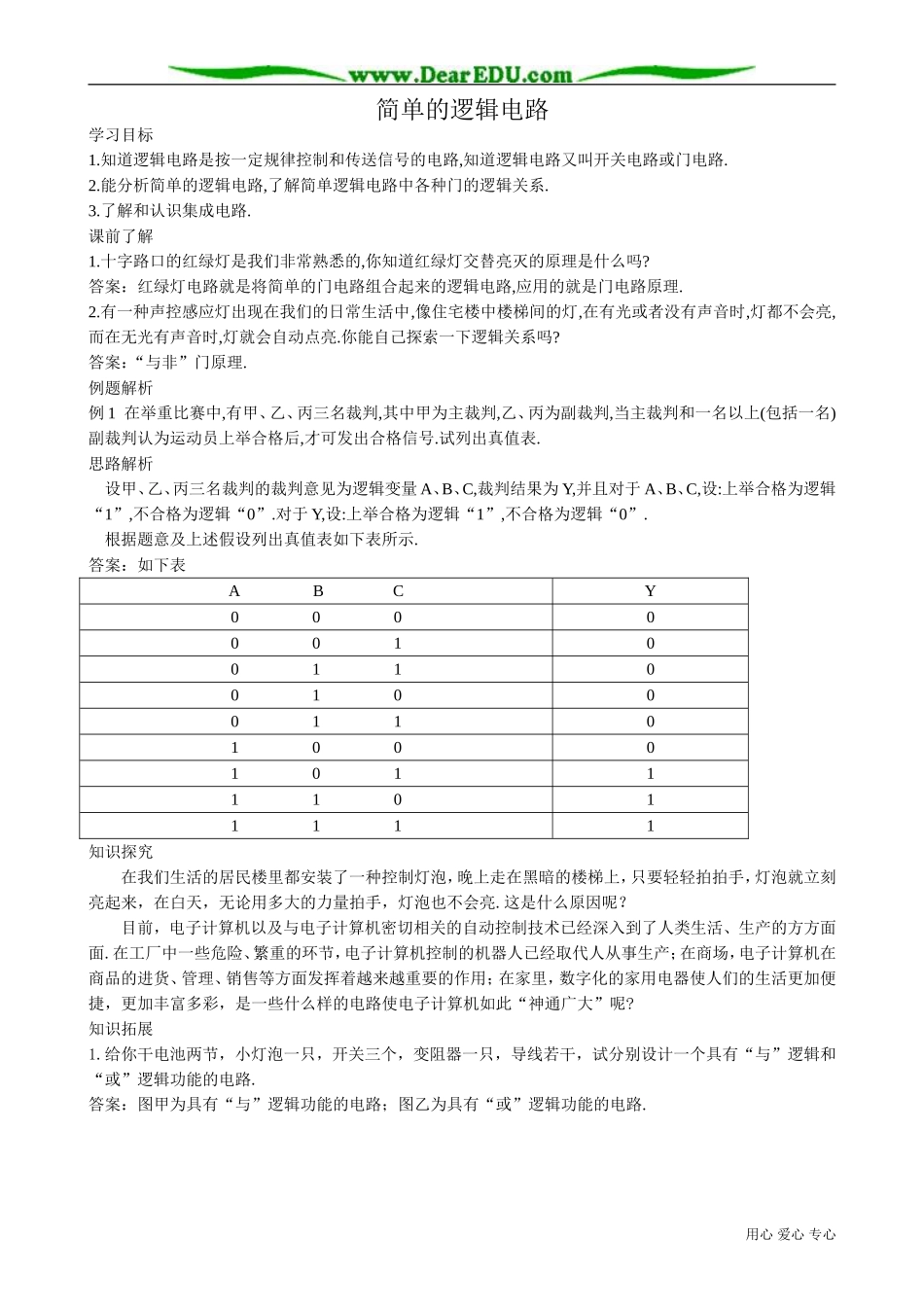

简单的逻辑电路学习目标1.知道逻辑电路是按一定规律控制和传送信号的电路,知道逻辑电路又叫开关电路或门电路.2.能分析简单的逻辑电路,了解简单逻辑电路中各种门的逻辑关系.3.了解和认识集成电路.课前了解1.十字路口的红绿灯是我们非常熟悉的,你知道红绿灯交替亮灭的原理是什么吗?答案：红绿灯电路就是将简单的门电路组合起来的逻辑电路,应用的就是门电路原理.2.有一种声控感应灯出现在我们的日常生活中,像住宅楼中楼梯间的灯,在有光或者没有声音时,灯都不会亮,而在无光有声音时,灯就会自动点亮.你能自己探索一下逻辑关系吗?答案：“与非”门原理.例题解析例 1 在举重比赛中,有甲、乙、丙三名裁判,其中甲为主裁判,乙、丙为副裁判,当主裁判和一名以上(包括一名)副裁判认为运动员上举合格后,才可发出合格信号.试列出真值表.思路解析 设甲、乙、丙三名裁判的裁判意见为逻辑变量 A、B、C,裁判结果为 Y,并且对于 A、B、C,设:上举合格为逻辑“1”,不合格为逻辑“0”.对于 Y,设:上举合格为逻辑“1”,不合格为逻辑“0”. 根据题意及上述假设列出真值表如下表所示.答案：如下表A B CY0 0 000 0 100 1 100 1 000 1 101 0 001 0 111 1 011 1 11知识探究 在我们生活的居民楼里都安装了一种控制灯泡，晚上走在黑暗的楼梯上，只要轻轻拍拍手，灯泡就立刻亮起来，在白天，无论用多大的力量拍手，灯泡也不会亮.这是什么原因呢？ 目前，电子计算机以及与电子计算机密切相关的自动控制技术已经深入到了人类生活、生产的方方面面.在工厂中一些危险、繁重的环节，电子计算机控制的机器人已经取代人从事生产；在商场，电子计算机在商品的进货、管理、销售等方面发挥着越来越重要的作用；在家里，数字化的家用电器使人们的生活更加便捷，更加丰富多彩，是一些什么样的电路使电子计算机如此“神通广大”呢?知识拓展1.给你干电池两节，小灯泡一只，开关三个，变阻器一只，导线若干，试分别设计一个具有“与”逻辑和“或”逻辑功能的电路.答案：图甲为具有“与”逻辑功能的电路；图乙为具有“或”逻辑功能的电路.用心 爱心 专心 图甲 图乙2.某同学设计了一个楼道应急灯的控制电路，如图 2104 所示，当电网停电时，应急灯自动打开，来电时，应急灯自动熄灭.图中 R1、R2为分压电阻，以使门电路获得合适的电压，J 为应急灯开关控制继电器(图中未画应急灯电路)，请在虚线框内填入需要的门电路符号.图 2-10-4答案:用“非”门，符号为视野拓...
