材料成形工艺基础铸件的凝固方式和各自特点逐层凝固方式
恒温下结晶的纯金属或共晶合金，在铸件凝固过程中其截面上的凝固区域宽度等于，固液两相界面清楚
随着温度的下降，固体层不断加厚，逐步达到铸件中心
如果合金的结晶温度范围很小，或截面温度梯度很大，铸件截面的凝固区域则很窄，也属于逐层凝固方式
糊状凝固方式
如果铸件截面温度场较平坦，或合金的结晶温度范围很宽，铸件凝固的某一段时间内，其凝固区域里既有已结晶的晶体，也有未凝固的液体
中间凝固方式
如果合金的结晶温度范围较窄，或者铸件截面的温度梯度较大，铸件截面上凝固区域介于前两者之间
铸件的凝固方式和凝固原则有何不同
何谓顺序凝固原则和同时凝固原则
各适合用于什么合金和铸件结构条件
（）逐层凝固是指铸件某一截面上，铸件的凝固从表层逐渐向中心发展，直至中心最后凝固：而顺序凝固则是指从铸件的薄壁到厚壁再到冒口的有次序地凝固
同样，也不要把糊状凝固与同时凝固相混淆
（）顺序凝固原则：是指采用各种措施保证铸件结构上各部分，按照远离冒口的部分最先凝固，然后是靠近冒口的部分，最后才是冒口本身凝固的次序进行
主要适用于必须补缩的场合，如铝青铜，铝硅合金和铸钢件等
同时凝固原则：是采取工艺措施保证铸件结构上各部分之间没有温差或温差尽量小，使各部分几乎同时凝固
适用于收缩较小的普通灰铸铁和球墨铸铁

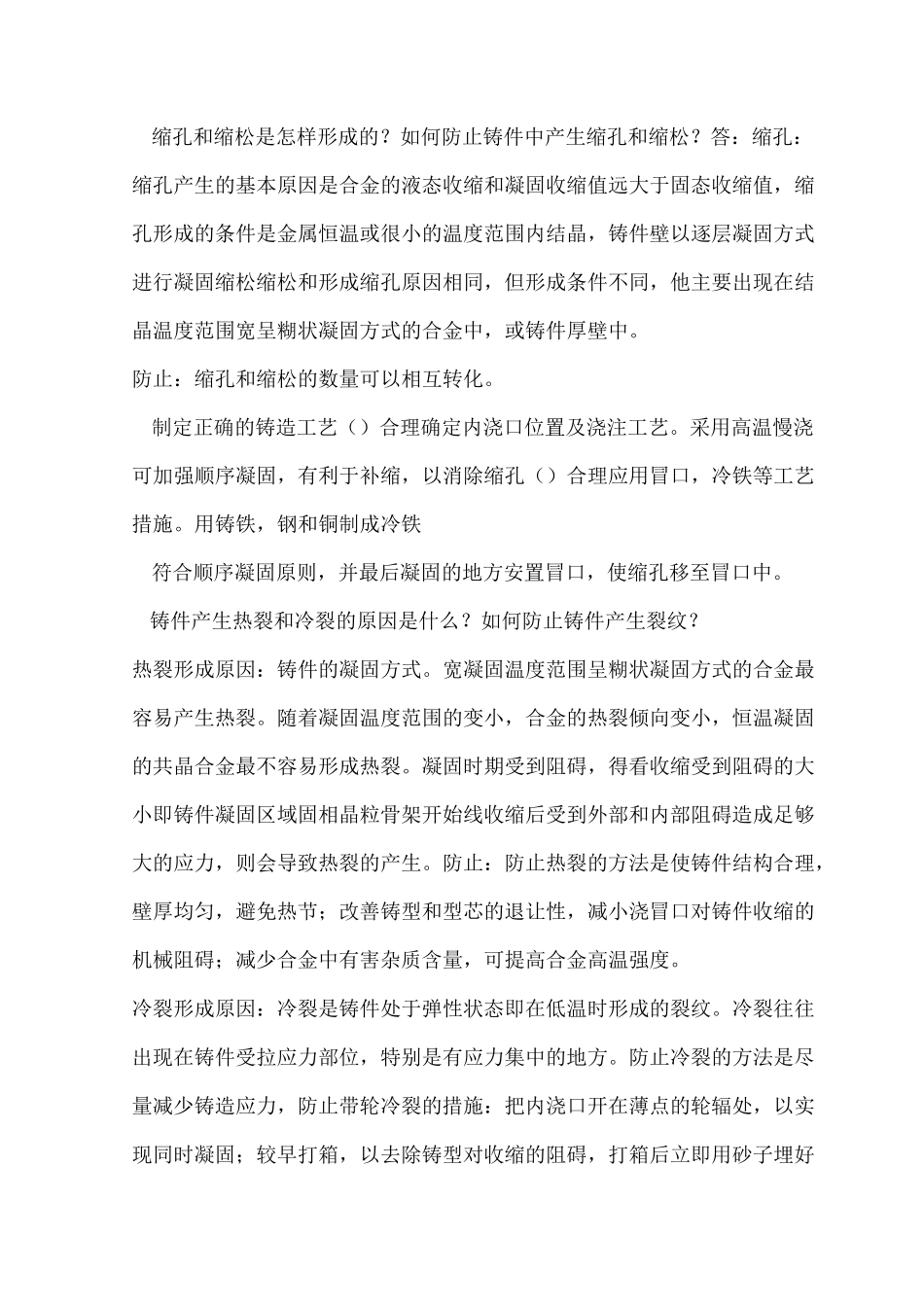

缩孔和缩松是怎样形成的
如何防止铸件中产生缩孔和缩松
答：缩孔：缩孔产生的基本原因是合金的液态收缩和凝固收缩值远大于固态收缩值，缩孔形成的条件是金属恒温或很小的温度范围内结晶，铸件壁以逐层凝固方式进行凝固缩松缩松和形成缩孔原因相同，但形成条件不同，他主要出现在结晶温度范围宽呈糊状凝固方式的合金中，或铸件厚壁中
防止：缩孔和缩松的数量可以相互转化
制定正确的铸造工艺（）合理确定内浇口位置及浇注工艺
采用高温慢浇可加强顺序凝固，有利于补缩，以消除缩孔（）合理应
