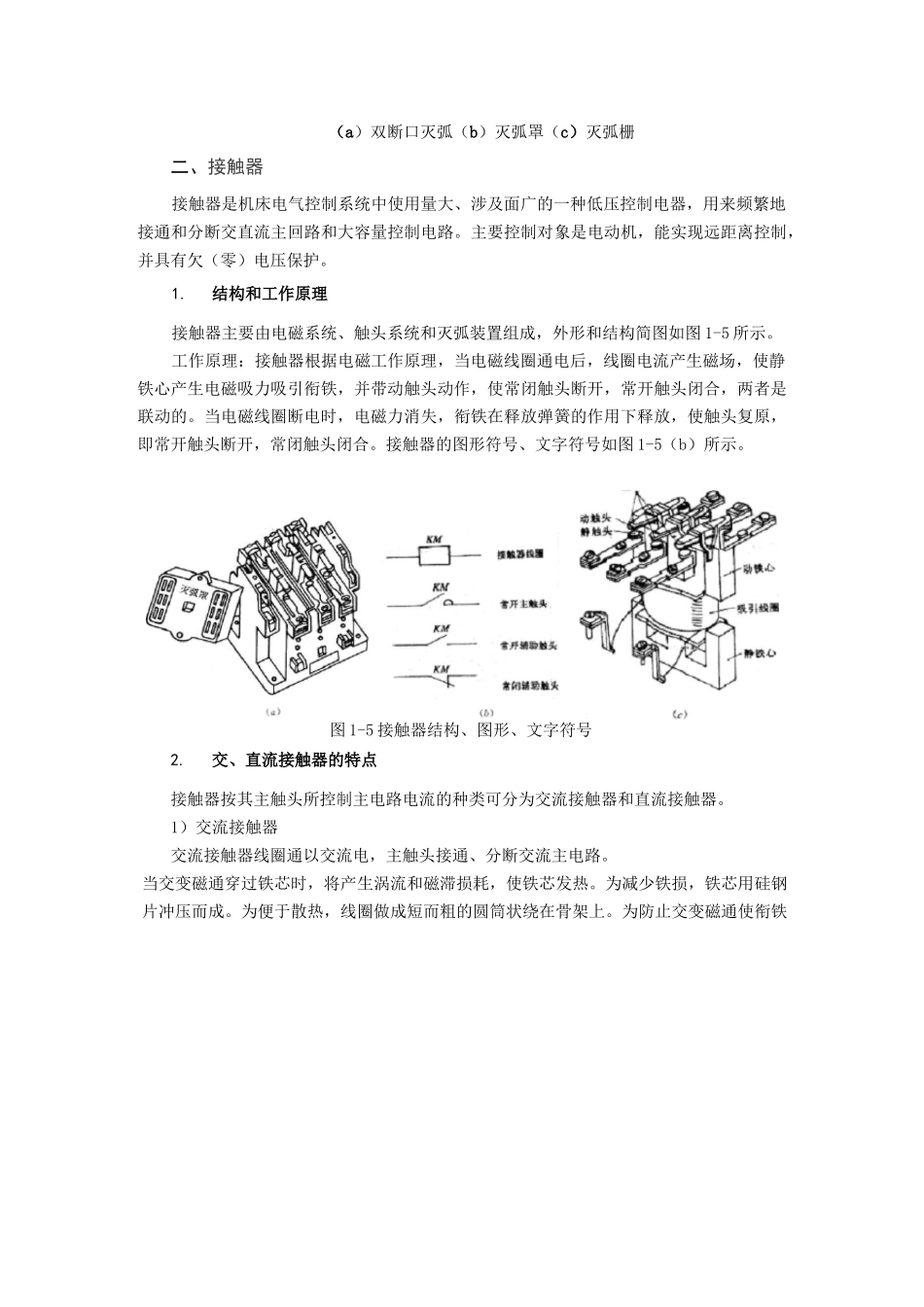

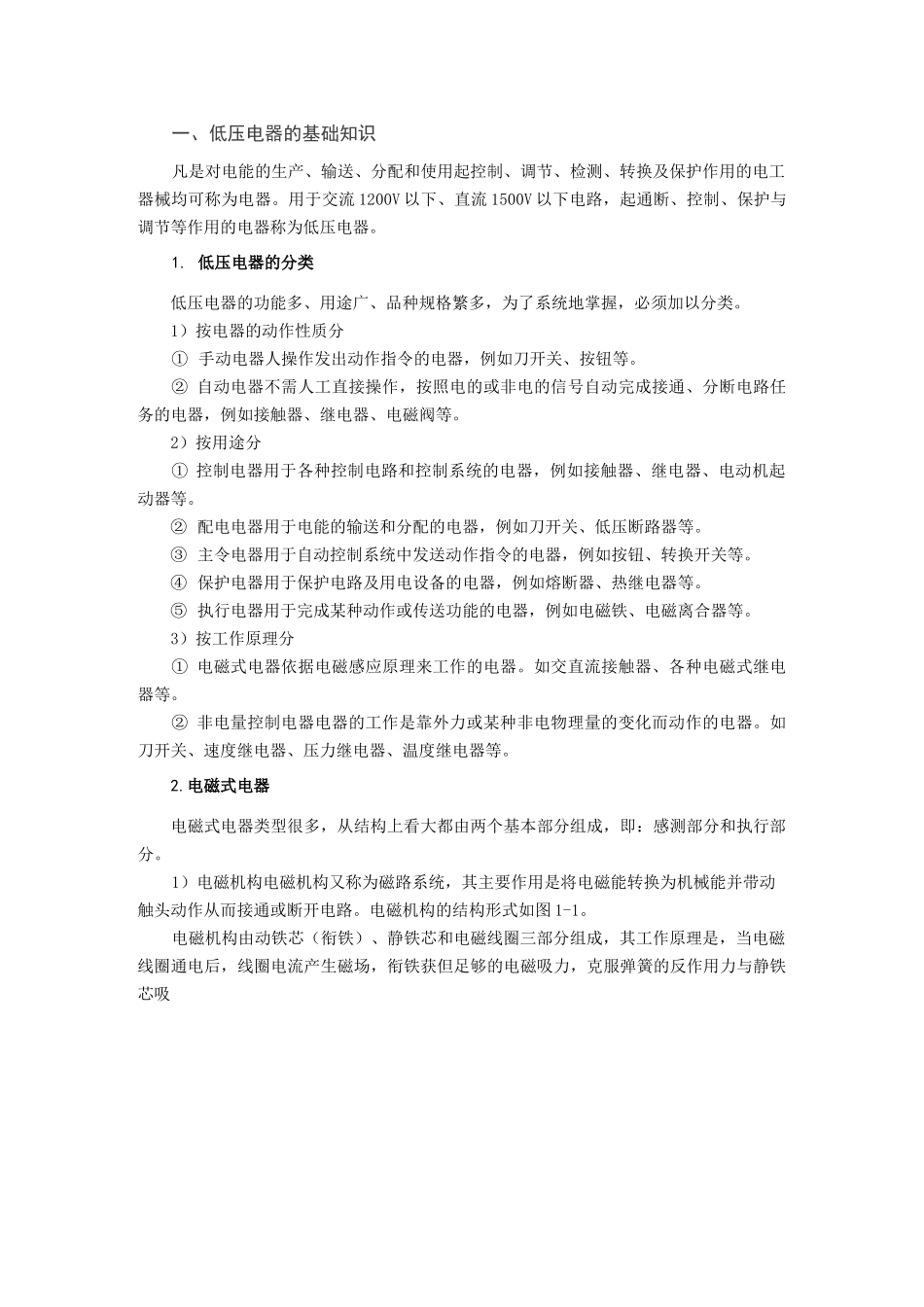

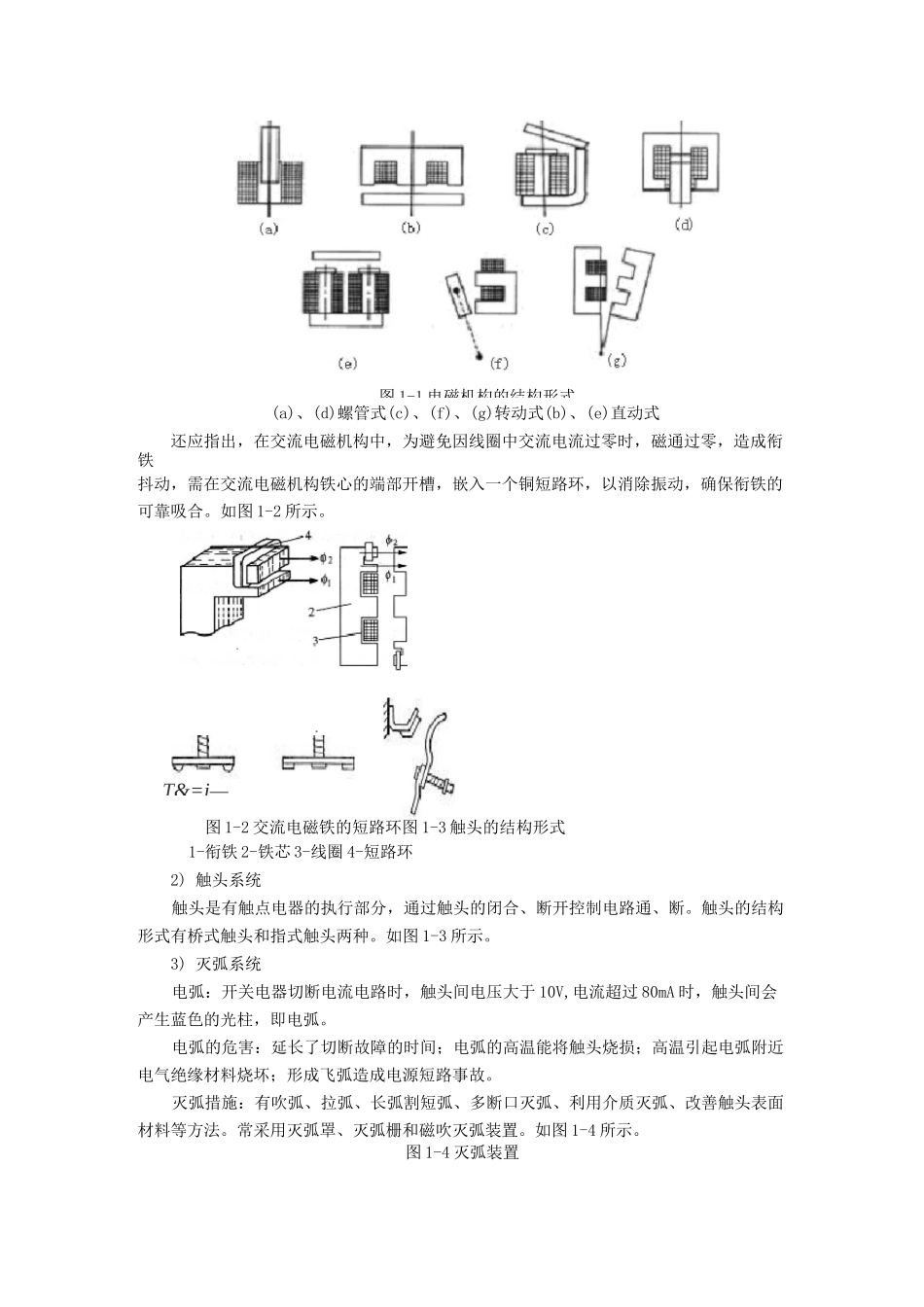

一、低压电器的基础知识凡是对电能的生产、输送、分配和使用起控制、调节、检测、转换及保护作用的电工器械均可称为电器。用于交流 1200V 以下、直流 1500V 以下电路，起通断、控制、保护与调节等作用的电器称为低压电器。1. 低压电器的分类低压电器的功能多、用途广、品种规格繁多，为了系统地掌握，必须加以分类。1）按电器的动作性质分① 手动电器人操作发出动作指令的电器，例如刀开关、按钮等。② 自动电器不需人工直接操作，按照电的或非电的信号自动完成接通、分断电路任务的电器，例如接触器、继电器、电磁阀等。2）按用途分① 控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。② 配电电器用于电能的输送和分配的电器，例如刀开关、低压断路器等。③ 主令电器用于自动控制系统中发送动作指令的电器，例如按钮、转换开关等。④ 保护电器用于保护电路及用电设备的电器，例如熔断器、热继电器等。⑤ 执行电器用于完成某种动作或传送功能的电器，例如电磁铁、电磁离合器等。3）按工作原理分① 电磁式电器依据电磁感应原理来工作的电器。如交直流接触器、各种电磁式继电器等。② 非电量控制电器电器的工作是靠外力或某种非电物理量的变化而动作的电器。如刀开关、速度继电器、压力继电器、温度继电器等。2.电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。1）电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。电磁机构的结构形式如图 1-1。电磁机构由动铁芯（衔铁）、静铁芯和电磁线圈三部分组成，其工作原理是，当电磁线圈通电后，线圈电流产生磁场，衔铁获但足够的电磁吸力，克服弹簧的反作用力与静铁芯吸T&=i—(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式还应指出，在交流电磁机构中，为避免因线圈中交流电流过零时，磁通过零，造成衔铁抖动，需在交流电磁机构铁心的端部开槽，嵌入一个铜短路环，以消除振动，确保衔铁的可靠吸合。如图 1-2 所示。图 1-2 交流电磁铁的短路环图 1-3 触头的结构形式1-衔铁 2-铁芯 3-线圈 4-短路环2) 触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。触头的结构形式有桥式触头和指式触头两种。如图 1-3 所示。3) 灭弧系统电弧：开关电器切断电流电路时，触头间电压大于 10V,电流超过 80mA 时，触头间会产生蓝...
