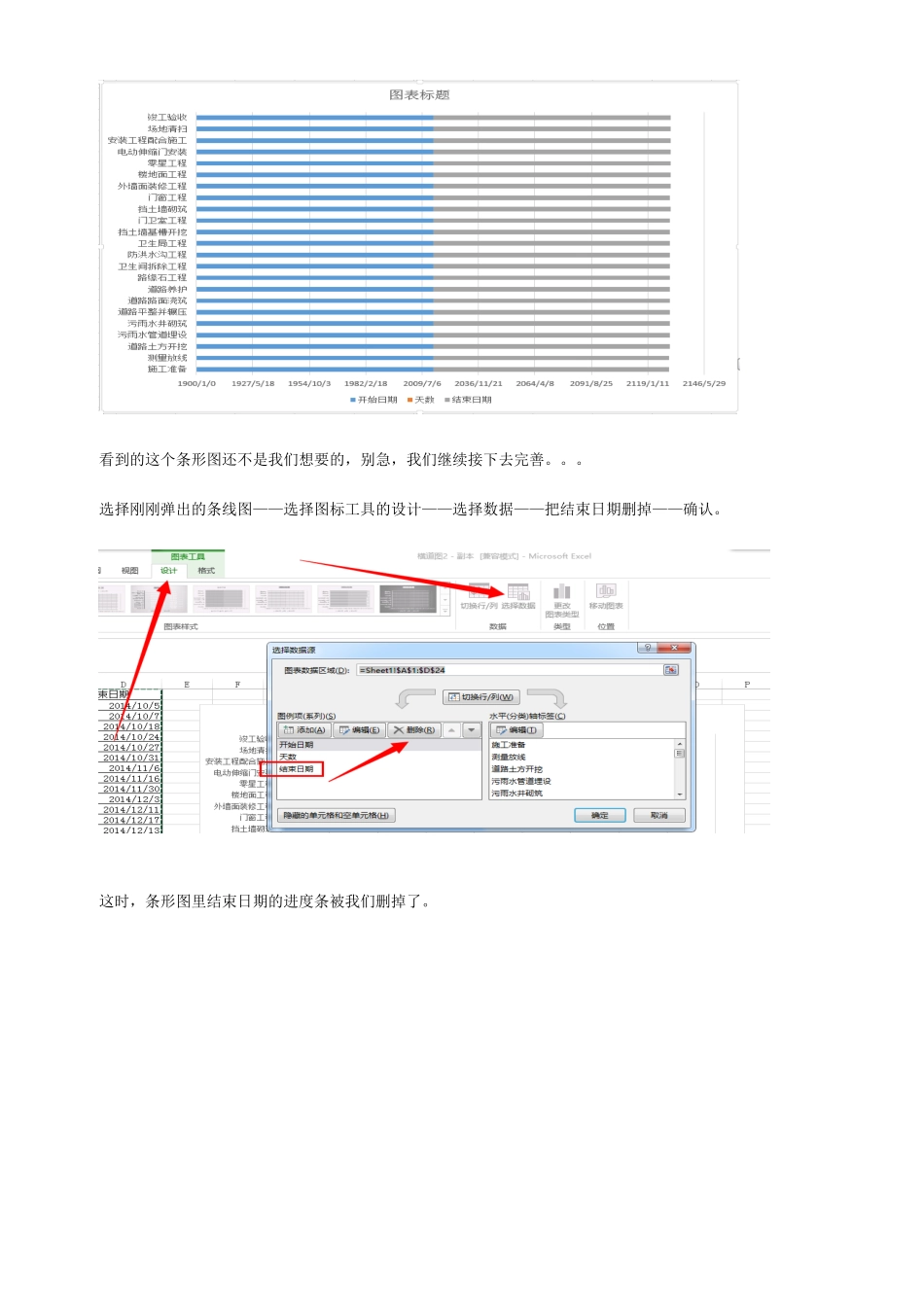

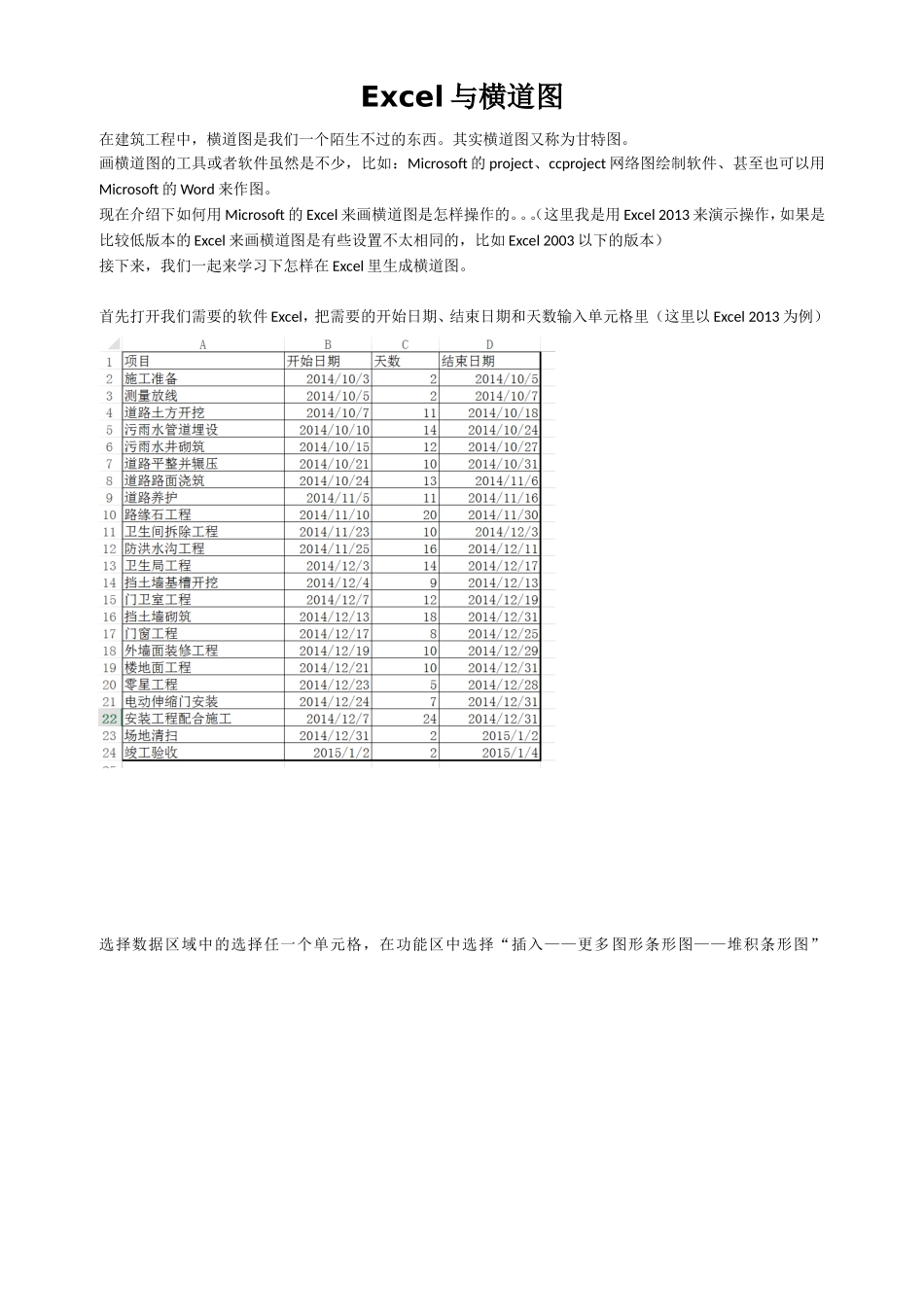

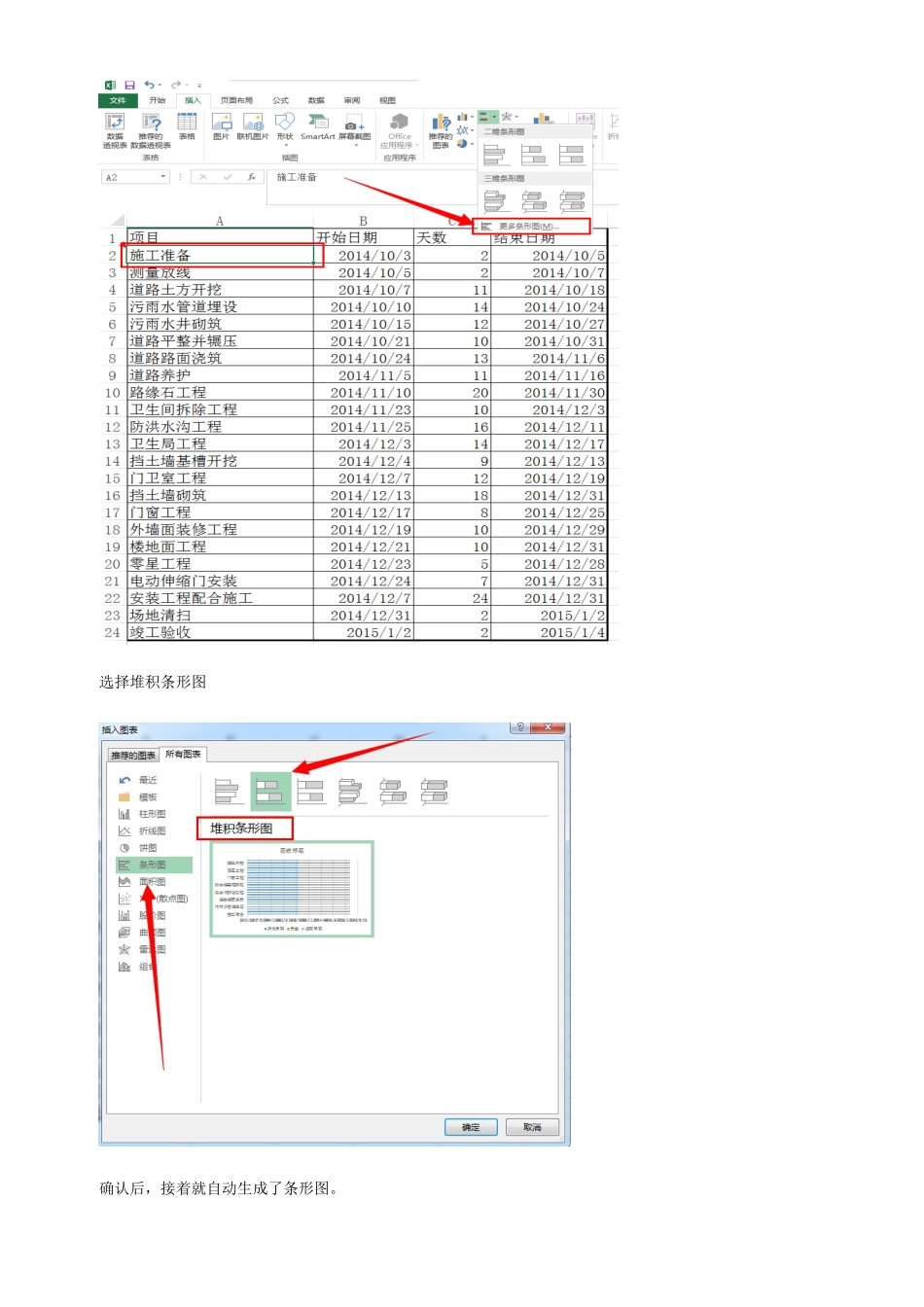

Excel与横道图在建筑工程中，横道图是我们一个陌生不过的东西。其实横道图又称为甘特图。画横道图的工具或者软件虽然是不少，比如：Microsoft的project、ccproject网络图绘制软件、甚至也可以用Microsoft的Word来作图。现在介绍下如何用Microsoft的Excel来画横道图是怎样操作的。。。（这里我是用Excel2013来演示操作，如果是比较低版本的Excel来画横道图是有些设置不太相同的，比如Excel2003以下的版本）接下来，我们一起来学习下怎样在Excel里生成横道图。首先打开我们需要的软件Excel，把需要的开始日期、结束日期和天数输入单元格里（这里以Excel2013为例）选择数据区域中的选择任一个单元格，在功能区中选择“插入——更多图形条形图——堆积条形图”选择堆积条形图确认后，接着就自动生成了条形图。看到的这个条形图还不是我们想要的，别急，我们继续接下去完善。。。选择刚刚弹出的条线图——选择图标工具的设计——选择数据——把结束日期删掉——确认。这时，条形图里结束日期的进度条被我们删掉了。选择开始日期——右击——选择设置数据系列格式（Excel2003等一下版本，双击开始日期即可）然后，点击油漆桶——填充——选择无填充，此时我们会看到开始日期的进度条会变成透明的。到这里，终于达到事半功倍了。眼看就要大功告成了。别高兴这么快，我们继续下一步调整。。。选择图表选项——垂直（类别）轴选择坐标轴选项——逆序类别前面的方框把勾打上。这里说明一下，坐标轴选项下的最小值和最大值都是填数值的，实际要填上的是我们工程的最早的开工日期和竣工验收的日期（这个是基于低版本的做法）Excel2007以上的要填入日期的序列数。。。序列数的获取方法有很多，比如我以2014-10-3（最小值）和2015-1-2（最大值）；选择2014-10-3单元格把它的属性”日期“改为”常规“，这样单元格就会变成41915；同理2015-1-2也就变成42008了。把41915和42008填到对应的最小值和最大值的方框里就ok了。这里还要将数字——类别改为日期；类型改为2001/3/14或者是3/14即可。在工具栏里选择添加图标元素——数据标签——居中，这样在进度条里就会显示出天数了。然后，把多余的日期删掉就perfect了。。。选择天数——右击——字体我们在添加一个轴坐标题作为横道图的说明。经过一番努力和尝试后，最终达到了理想的效果。。。。。。。。本次，简简单单的教程就说到这里了。。。。本教程也许存在着问题和不足。我也只是一个小白，不懂什么，本次是第一次接触画横道图，也是第一次使用Excel来画横道图。随后我把自己经历的和一些操作顺序记录了下来。。希望对大家以后有一些些帮助。。。。。。。如果大家发现有问题或者不足的有望大家多多提议，指正错误。谢谢！！！！！——————————————————————————————————————————Theend
