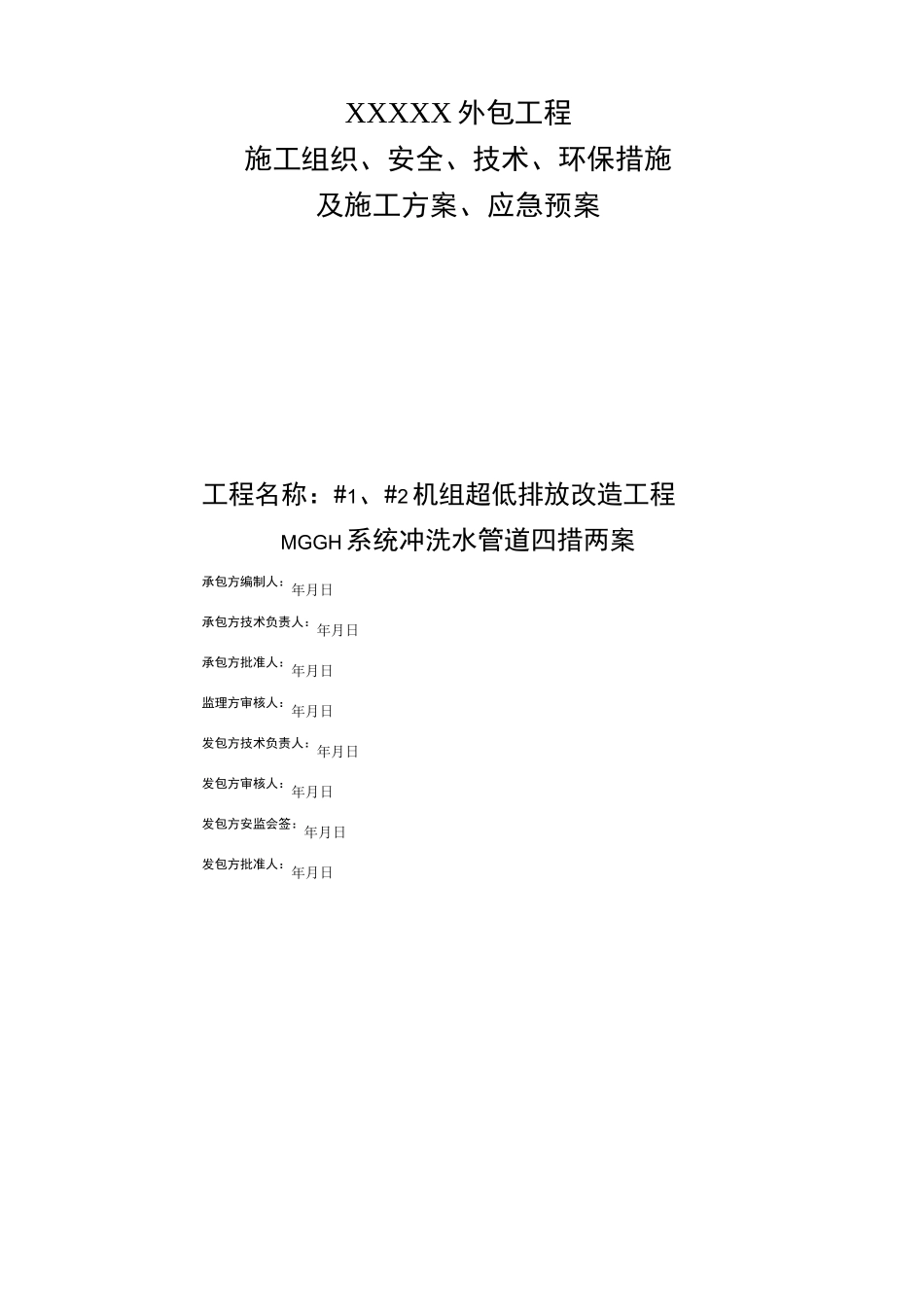

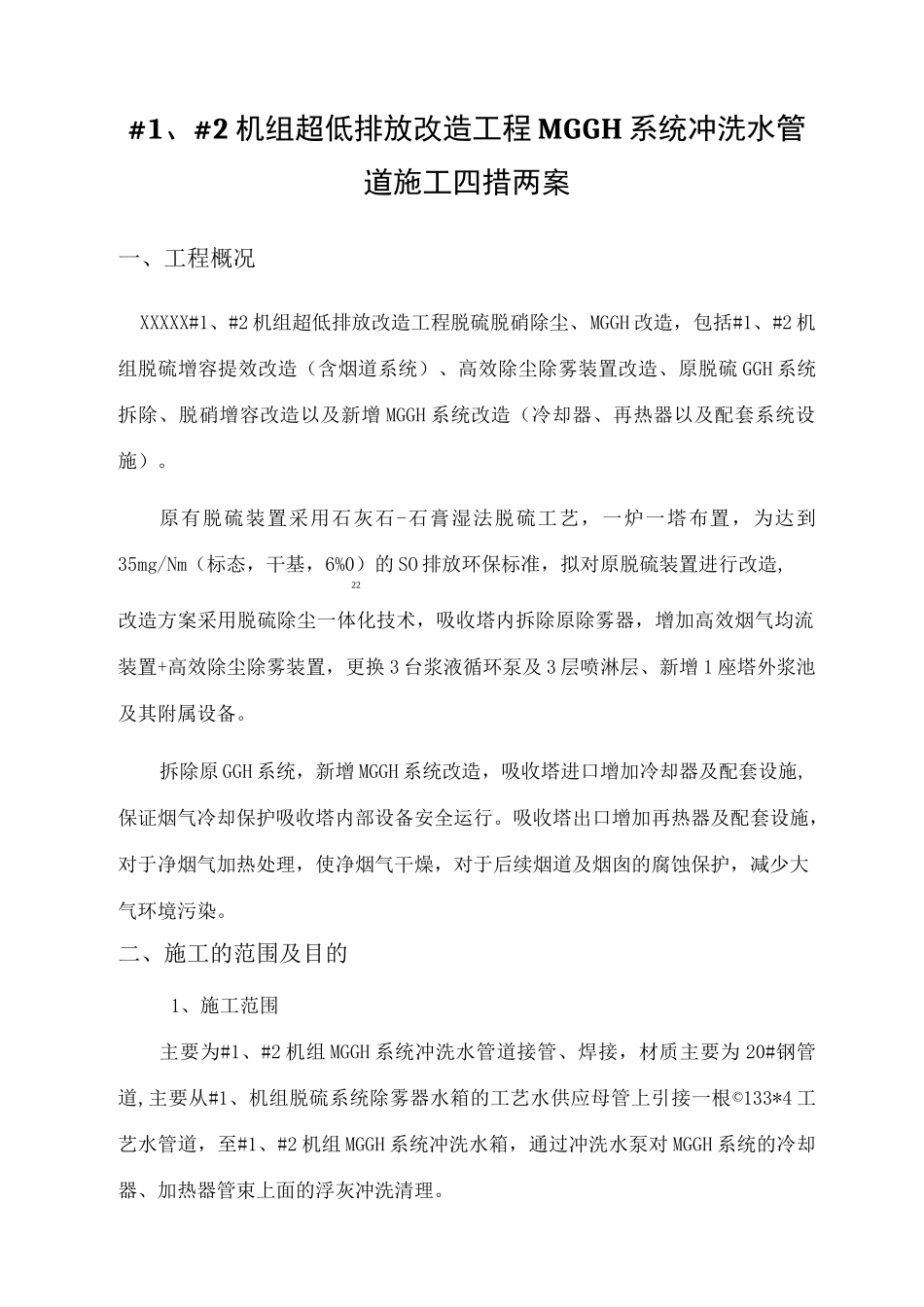

XXXXX 外包工程施工组织、安全、技术、环保措施及施工方案、应急预案工程名称:#1、#2机组超低排放改造工程MGGH 系统冲洗水管道四措两案承包方编制人:年月日承包方技术负责人:年月日承包方批准人:年月日监理方审核人:年月日发包方技术负责人:年月日发包方审核人:年月日发包方安监会签:年月日发包方批准人:年月日#1、#2 机组超低排放改造工程 MGGH 系统冲洗水管道施工四措两案一、工程概况XXXXX#1、#2 机组超低排放改造工程脱硫脱硝除尘、MGGH 改造,包括#1、#2 机组脱硫增容提效改造(含烟道系统)、高效除尘除雾装置改造、原脱硫 GGH 系统拆除、脱硝增容改造以及新增 MGGH 系统改造(冷却器、再热器以及配套系统设施)。原有脱硫装置采用石灰石-石膏湿法脱硫工艺,一炉一塔布置,为达到35mg/Nm(标态,干基,6%0)的 SO 排放环保标准,拟对原脱硫装置进行改造,22改造方案采用脱硫除尘一体化技术,吸收塔内拆除原除雾器,增加高效烟气均流装置+高效除尘除雾装置,更换 3 台浆液循环泵及 3 层喷淋层、新增 1 座塔外浆池及其附属设备。拆除原 GGH 系统,新增 MGGH 系统改造,吸收塔进口增加冷却器及配套设施,保证烟气冷却保护吸收塔内部设备安全运行。吸收塔出口增加再热器及配套设施,对于净烟气加热处理,使净烟气干燥,对于后续烟道及烟囱的腐蚀保护,减少大气环境污染。二、施工的范围及目的1、施工范围主要为#1、#2 机组 MGGH 系统冲洗水管道接管、焊接,材质主要为 20#钢管道,主要从#1、机组脱硫系统除雾器水箱的工艺水供应母管上引接一根©133*4 工艺水管道,至#1、#2 机组 MGGH 系统冲洗水箱,通过冲洗水泵对 MGGH 系统的冷却器、加热器管束上面的浮灰冲洗清理。2、施工目的用于 MGGH 系统冷却器、再热器管束上面的浮灰冲洗清理,使 MGGH 系统冷却器、再热器的管束对原烟气降温以及净烟气的加热效果更好。对于管束的使用效果及脱硫系统的设备更好的保护作用。三、编制依据1、现场设备、工业管道焊接工程施工及验收规范 GB50236-2011。2、《焊接工艺评定规程》:DL/T868-2014。3、《火力发电厂焊接技术规程》:DL869-2012。4、《电力建设安全工作规程(火力发电厂部分)》:DL5009.1-2014。5、《焊工技术考核规程》:DL/T679-2012。6、《焊接材料质量管理规程》:JB/T3223。7、设备厂家提供的设备图纸、资料和设计文件。四、安全风险辨识及控制措施序号风险点控制措施备注1.人员状态1、保持思...
