一文教你读写BFM来操作模拟量模块

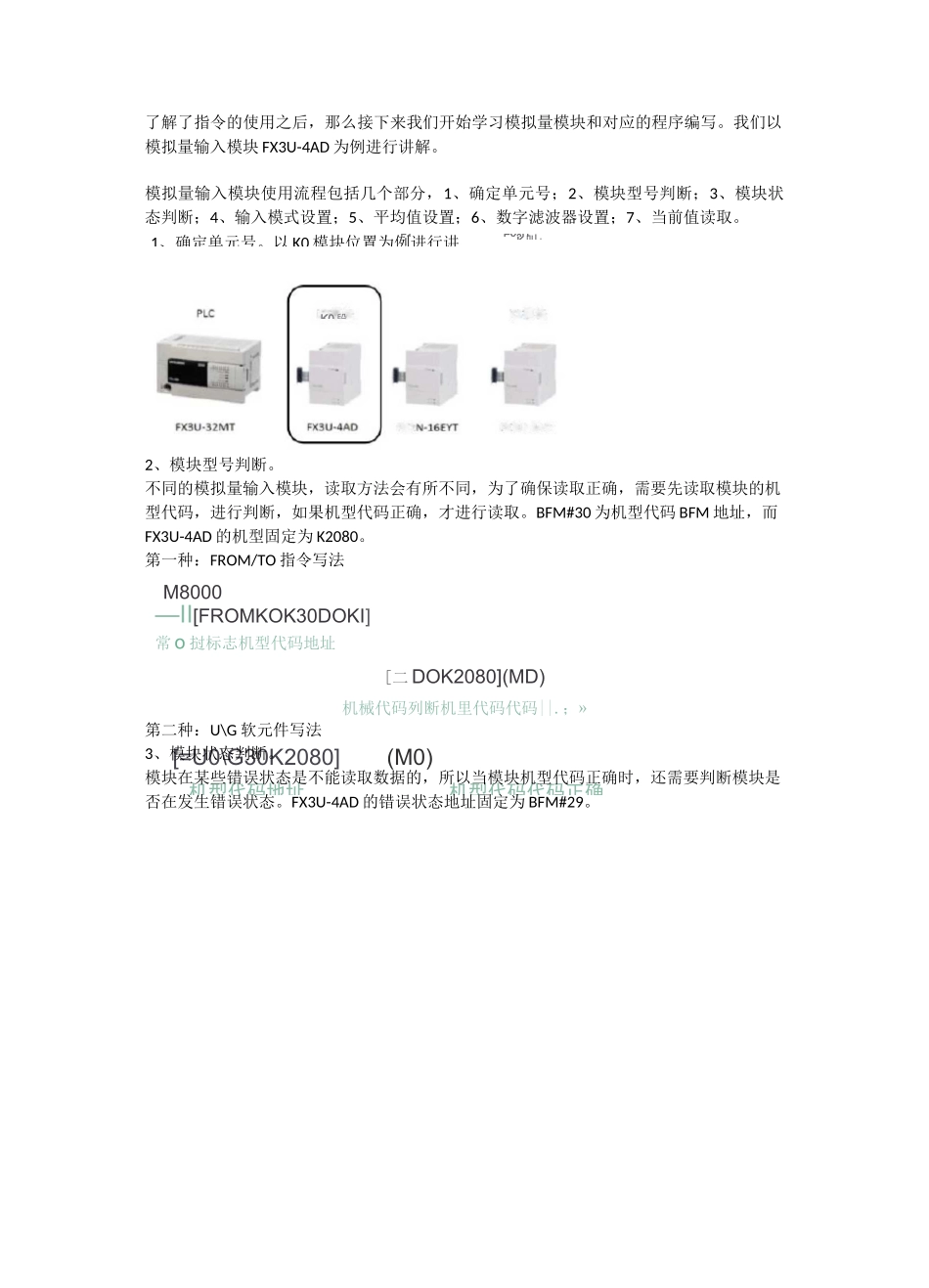

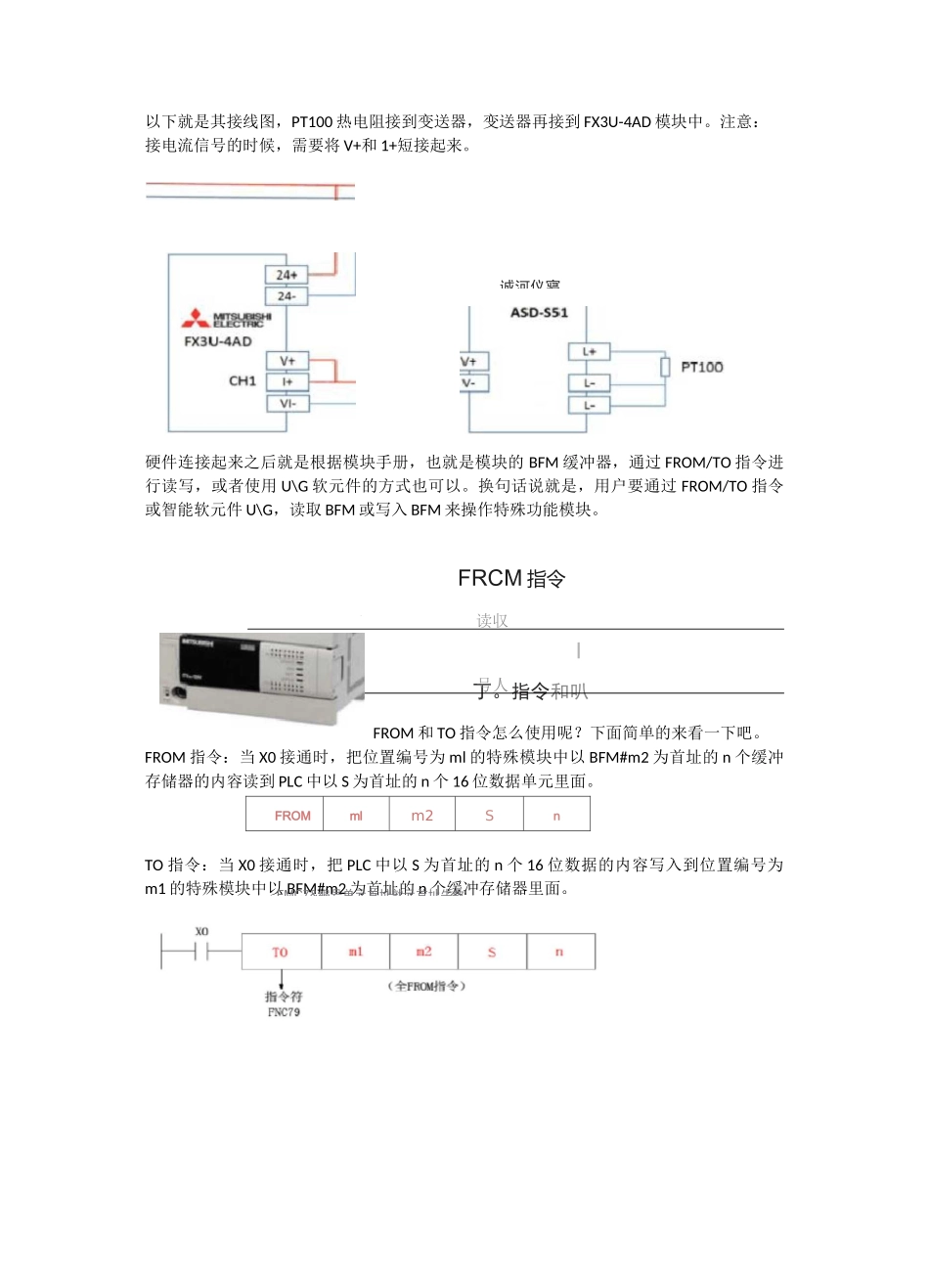

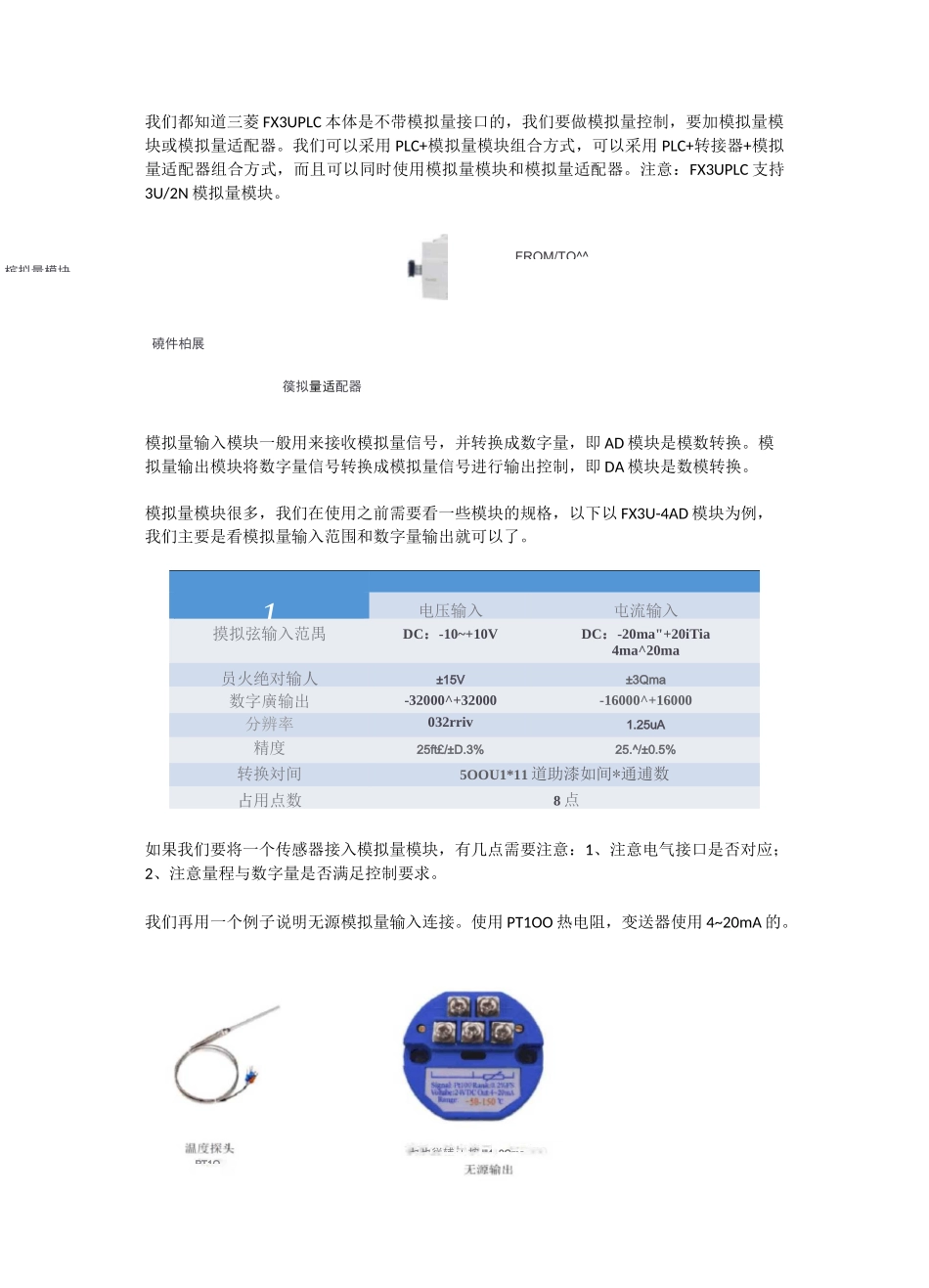

槟拟量模块FROM/TO^^.我们都知道三菱 FX3UPLC 本体是不带模拟量接口的，我们要做模拟量控制，要加模拟量模块或模拟量适配器。我们可以采用 PLC+模拟量模块组合方式，可以采用 PLC+转接器+模拟量适配器组合方式，而且可以同时使用模拟量模块和模拟量适配器。注意：FX3UPLC 支持3U/2N 模拟量模块。磽件柏展篌拟量适配器模拟量输入模块一般用来接收模拟量信号，并转换成数字量，即 AD 模块是模数转换。模拟量输出模块将数字量信号转换成模拟量信号进行输出控制，即 DA 模块是数模转换。模拟量模块很多，我们在使用之前需要看一些模块的规格，以下以 FX3U-4AD 模块为例，我们主要是看模拟量输入范围和数字量输出就可以了。1电压输入屯流输入摸拟弦输入范禺DC：-10~+10VDC：-20ma"+20iTia4ma^20ma员火绝对输人±15V±3Qma数字廣输出-32000^+32000-16000^+16000分辨率032rriv1.25uA精度25ft£/±D.3%25.^/±0.5%转换対间5OOU1*11 道助漆如间*通逋数占用点数8 点如果我们要将一个传感器接入模拟量模块，有几点需要注意：1、注意电气接口是否对应；2、注意量程与数字量是否满足控制要求。我们再用一个例子说明无源模拟量输入连接。使用 PT1OO 热电阻，变送器使用 4~20mA 的。PT1O乜也従辅 LL 按 I"4~2Cma丁。指令和叭FROMmlm2Sn以下就是其接线图，PT100 热电阻接到变送器，变送器再接到 FX3U-4AD 模块中。注意：接电流信号的时候，需要将 V+和 1+短接起来。硬件连接起来之后就是根据模块手册，也就是模块的 BFM 缓冲器，通过 FROM/TO 指令进行读写，或者使用 U\G 软元件的方式也可以。换句话说就是，用户要通过 FROM/TO 指令或智能软元件 U\G，读取 BFM 或写入 BFM 来操作特殊功能模块。FRCM 指令读収I号人FROM 和 TO 指令怎么使用呢？下面简单的来看一下吧。FROM 指令：当 X0 接通时，把位置编号为 ml 的特殊模块中以 BFM#m2 为首址的 n 个缓冲存储器的内容读到 PLC 中以 S 为首址的 n 个 16 位数据单元里面。TO 指令：当 X0 接通时，把 PLC 中以 S 为首址的 n 个 16 位数据的内容写入到位置编号为m1 的特殊模块中以 BFM#m2 为首址的 n 个缓冲存储器里面。诚河仪寢JFMC7&編号单元首址就元首址牛数[=U0\G30K2080]机型代码地址(M0)机型代码代码正确了解了指令的使用之后，那么接下来我们开始学习模拟量模块和对应的程序编写。我们以模拟量输入模块 FX3U-4AD 为例进行讲解。...
