给水管网施工组织设计

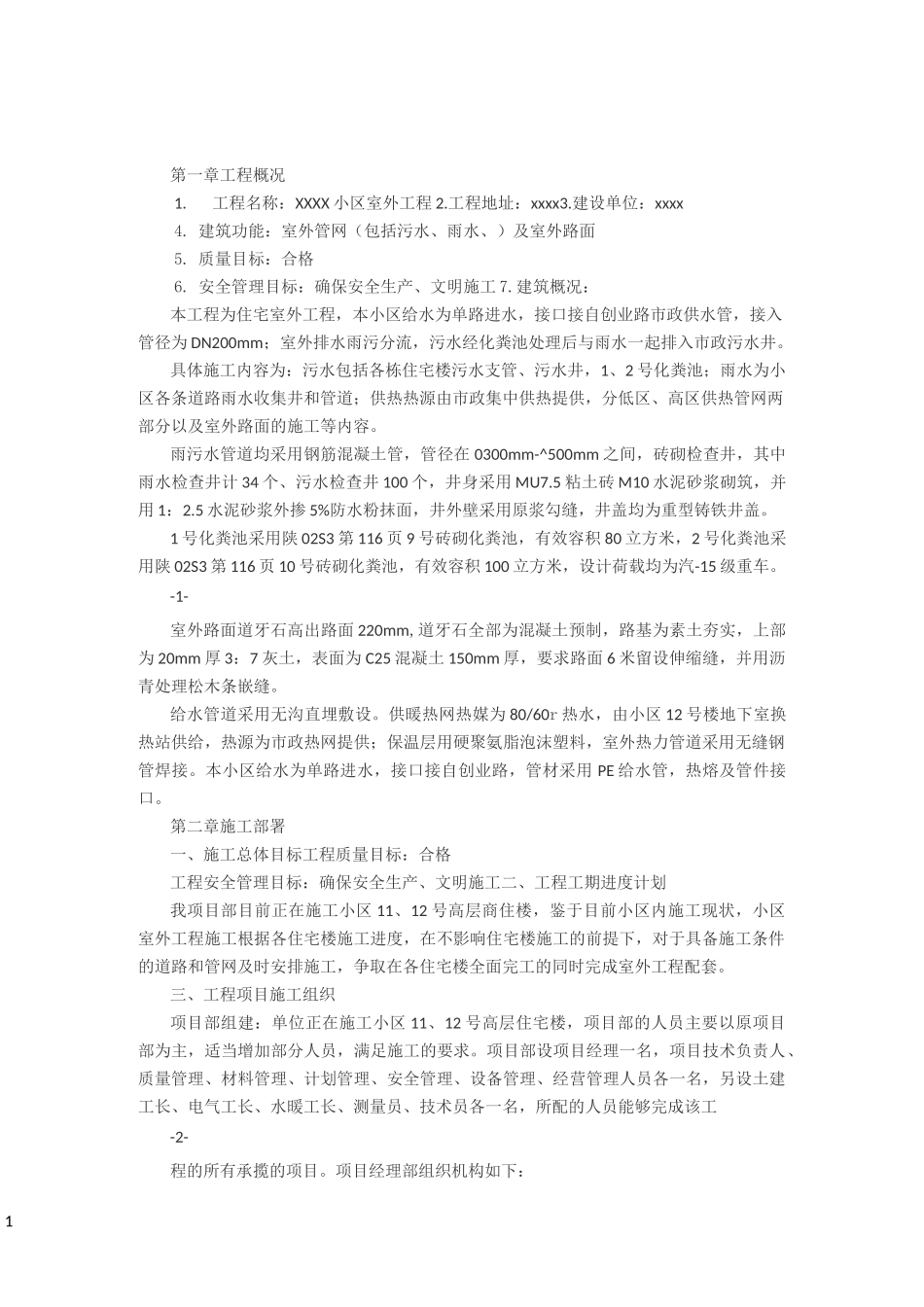

1第一章工程概况1.工程名称：XXXX 小区室外工程 2.工程地址：xxxx3.建设单位：xxxx4. 建筑功能：室外管网（包括污水、雨水、）及室外路面5. 质量目标：合格6. 安全管理目标：确保安全生产、文明施工 7.建筑概况：本工程为住宅室外工程，本小区给水为单路进水，接口接自创业路市政供水管，接入管径为 DN200mm；室外排水雨污分流，污水经化粪池处理后与雨水一起排入市政污水井。具体施工内容为：污水包括各栋住宅楼污水支管、污水井，1、2 号化粪池；雨水为小区各条道路雨水收集井和管道；供热热源由市政集中供热提供，分低区、高区供热管网两部分以及室外路面的施工等内容。雨污水管道均采用钢筋混凝土管，管径在 0300mm-^500mm 之间，砖砌检查井，其中雨水检查井计 34 个、污水检查井 100 个，井身采用 MU7.5 粘土砖 M10 水泥砂浆砌筑，并用 1：2.5 水泥砂浆外掺 5%防水粉抹面，井外壁采用原浆勾缝，井盖均为重型铸铁井盖。1 号化粪池采用陕 02S3 第 116 页 9 号砖砌化粪池，有效容积 80 立方米，2 号化粪池采用陕 02S3 第 116 页 10 号砖砌化粪池，有效容积 100 立方米，设计荷载均为汽-15 级重车。-1-室外路面道牙石高出路面 220mm,道牙石全部为混凝土预制，路基为素土夯实，上部为 20mm 厚 3：7 灰土，表面为 C25 混凝土 150mm 厚，要求路面 6 米留设伸缩缝，并用沥青处理松木条嵌缝。给水管道采用无沟直埋敷设。供暖热网热媒为 80/60r 热水，由小区 12 号楼地下室换热站供给，热源为市政热网提供；保温层用硬聚氨脂泡沫塑料，室外热力管道采用无缝钢管焊接。本小区给水为单路进水，接口接自创业路，管材采用 PE 给水管，热熔及管件接口。第二章施工部署一、施工总体目标工程质量目标：合格工程安全管理目标：确保安全生产、文明施工二、工程工期进度计划我项目部目前正在施工小区 11、12 号高层商住楼，鉴于目前小区内施工现状，小区室外工程施工根据各住宅楼施工进度，在不影响住宅楼施工的前提下，对于具备施工条件的道路和管网及时安排施工，争取在各住宅楼全面完工的同时完成室外工程配套。三、工程项目施工组织项目部组建：单位正在施工小区 11、12 号高层住宅楼，项目部的人员主要以原项目部为主，适当增加部分人员，满足施工的要求。项目部设项目经理一名，项目技术负责人、质量管理、材料管理、计划管理、安全管理、设备管理、经营管理人员各一名，另设土建工长、电气工...
