型钢混凝土结构施工组织设计

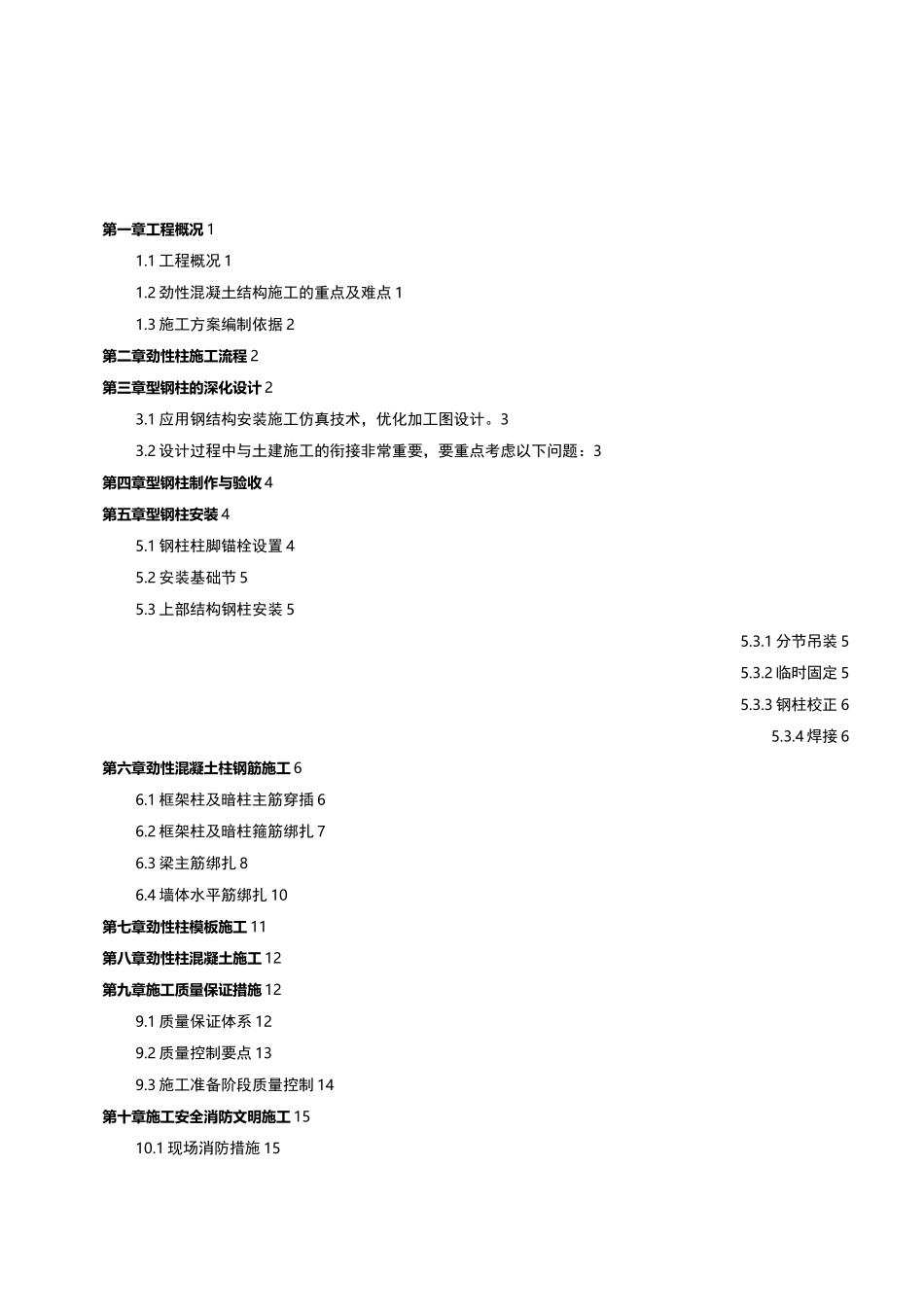

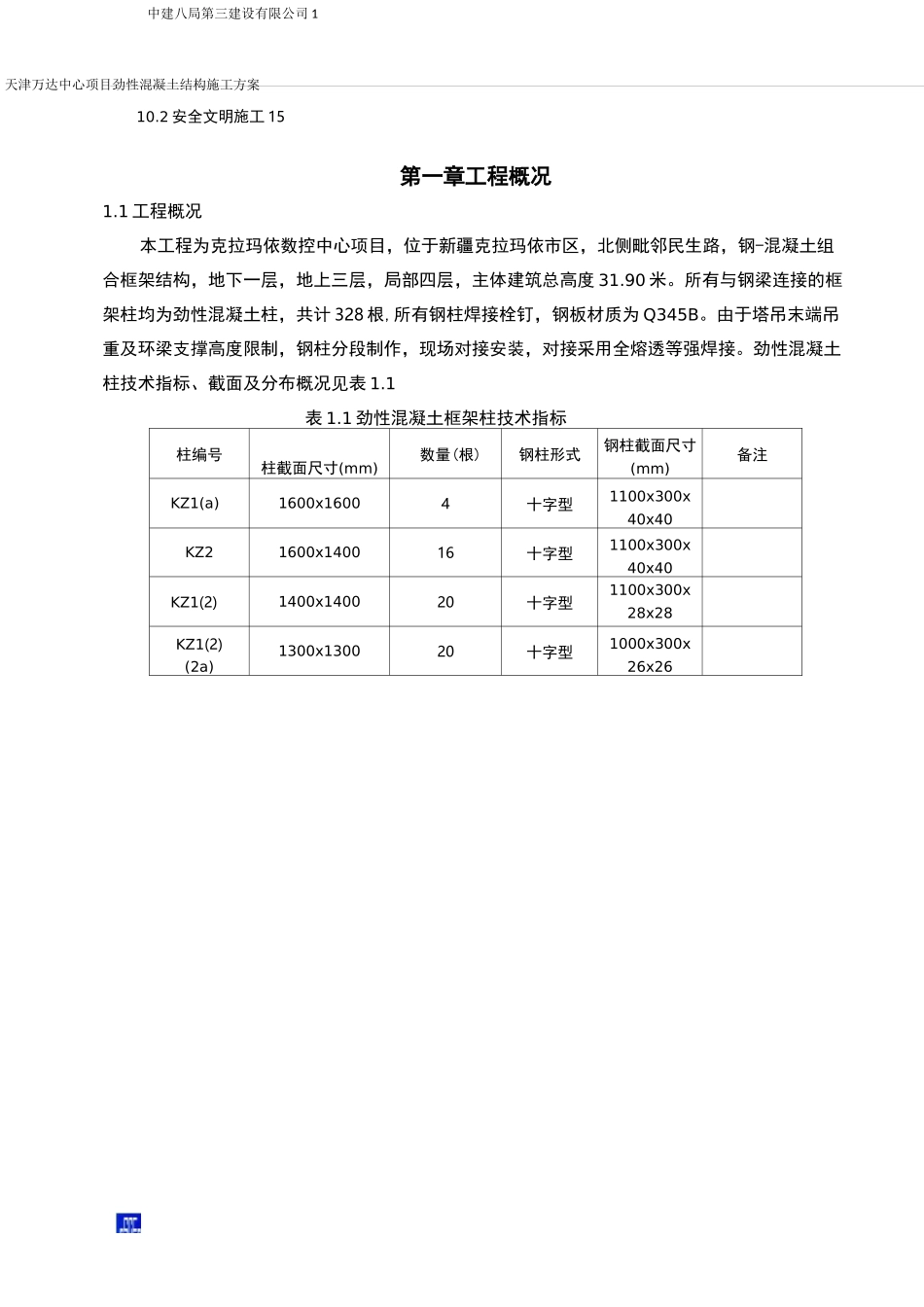

第一章工程概况 11.1 工程概况 11.2 劲性混凝土结构施工的重点及难点 11.3 施工方案编制依据 2第二章劲性柱施工流程 2第三章型钢柱的深化设计 23.1 应用钢结构安装施工仿真技术，优化加工图设计。33.2 设计过程中与土建施工的衔接非常重要，要重点考虑以下问题：3第四章型钢柱制作与验收 4第五章型钢柱安装 45.1 钢柱柱脚锚栓设置 45.2 安装基础节 55.3 上部结构钢柱安装 55.3.1 分节吊装 55.3.2 临时固定 55.3.3 钢柱校正 65.3.4 焊接 6第六章劲性混凝土柱钢筋施工 66.1 框架柱及暗柱主筋穿插 66.2 框架柱及暗柱箍筋绑扎 76.3 梁主筋绑扎 86.4 墙体水平筋绑扎 10第七章劲性柱模板施工 11第八章劲性柱混凝土施工 12第九章施工质量保证措施 129.1 质量保证体系 129.2 质量控制要点 139.3 施工准备阶段质量控制 14第十章施工安全消防文明施工 1510.1 现场消防措施 15天津万达中心项目劲性混凝土结构施工方案中建八局第三建设有限公司 110.2 安全文明施工 15第一章工程概况1.1 工程概况本工程为克拉玛依数控中心项目，位于新疆克拉玛依市区，北侧毗邻民生路，钢-混凝土组合框架结构，地下一层，地上三层，局部四层，主体建筑总高度 31.90 米。所有与钢梁连接的框架柱均为劲性混凝土柱，共计 328 根,所有钢柱焊接栓钉，钢板材质为 Q345B。由于塔吊末端吊重及环梁支撑高度限制，钢柱分段制作，现场对接安装，对接采用全熔透等强焊接。劲性混凝土柱技术指标、截面及分布概况见表 1.1表 1.1 劲性混凝土框架柱技术指标柱编号柱截面尺寸(mm)数量(根)钢柱形式钢柱截面尺寸(mm)备注KZ1(a)1600x16004十字型1100x300x40x40KZ21600x140016十字型1100x300x40x40KZ1(2)1400x140020十字型1100x300x28x28KZ1(2)(2a)1300x130020十字型1000x300x26x26天津万达中心项目劲性混凝土结构施工方案中建八局第三建设有限公司 2天津万达中心项目劲性混凝土结构施工方案中建八局第三建设有限公司 3立的模型基础图纸，指导施工。三维模拟图形如图 3.1天津万达中心项目劲性混凝土结构施工方案-三-——中建八局第三建设有限公司 4柱，应逐个梁柱节点出翻样图，确定钢筋连接套筒标高、穿筋孔洞数量、直径与位置。型钢柱的加工图设计质量是保证劲性混凝土柱的顺利施工关键第一步。深化设计过程中制订的有效措施和重点注意的问题如下：3.1 应用钢结构安装施工仿真技术，优化加工图设计。采用 TeklaStructure（钢结...
