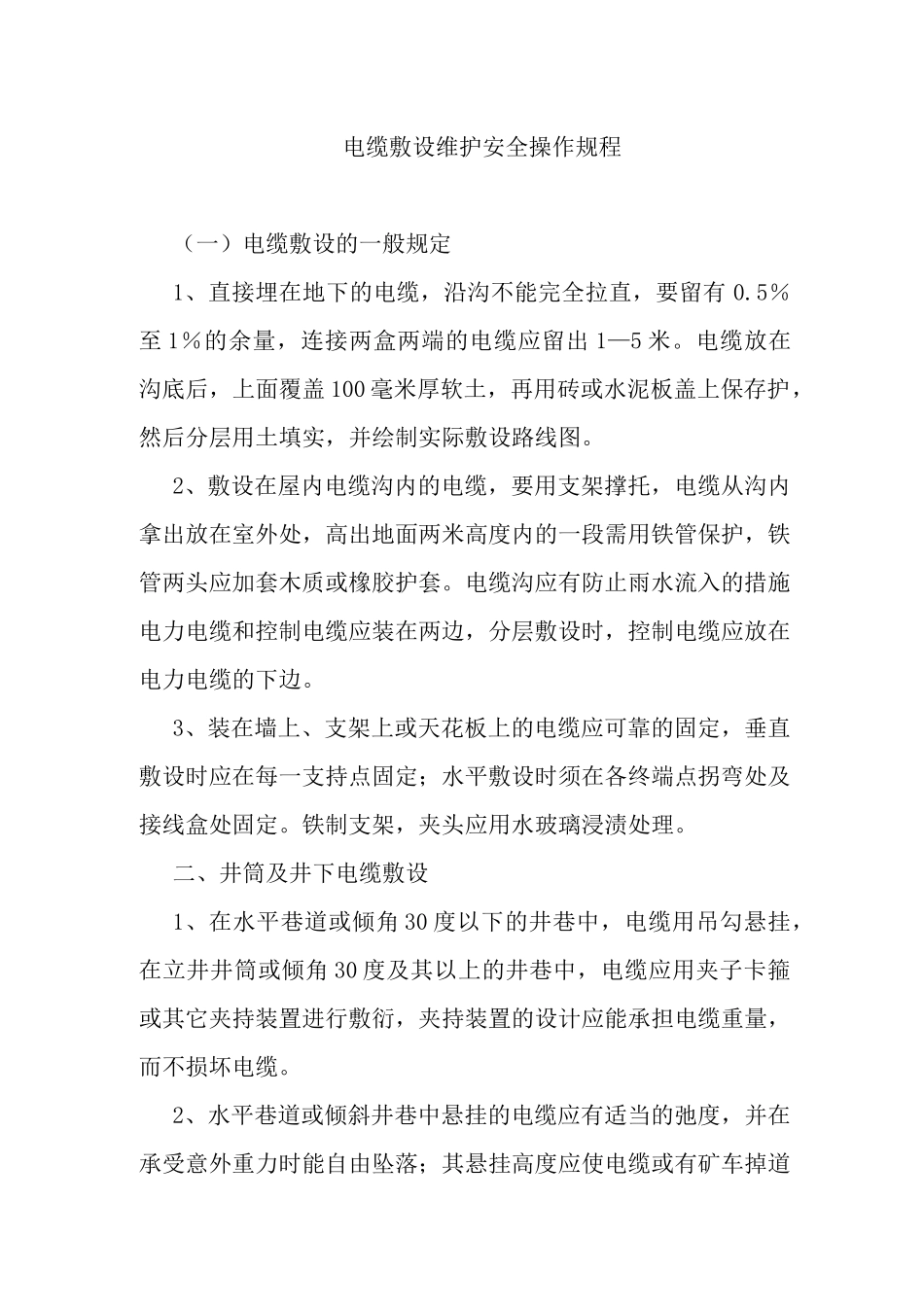

电缆敷设维护安全操作规程（一）电缆敷设的一般规定1、直接埋在地下的电缆，沿沟不能完全拉直，要留有 0.5％至 1％的余量，连接两盒两端的电缆应留出 1—5 米。电缆放在沟底后，上面覆盖 100 毫米厚软土，再用砖或水泥板盖上保存护，然后分层用土填实，并绘制实际敷设路线图。2、敷设在屋内电缆沟内的电缆，要用支架撑托，电缆从沟内拿出放在室外处，高出地面两米高度内的一段需用铁管保护，铁管两头应加套木质或橡胶护套。电缆沟应有防止雨水流入的措施电力电缆和控制电缆应装在两边，分层敷设时，控制电缆应放在电力电缆的下边。3、装在墙上、支架上或天花板上的电缆应可靠的固定，垂直敷设时应在每一支持点固定；水平敷设时须在各终端点拐弯处及接线盒处固定。铁制支架，夹头应用水玻璃浸渍处理。二、井筒及井下电缆敷设1、在水平巷道或倾角 30 度以下的井巷中，电缆用吊勾悬挂，在立井井筒或倾角 30 度及其以上的井巷中，电缆应用夹子卡箍或其它夹持装置进行敷衍，夹持装置的设计应能承担电缆重量，而不损坏电缆。2、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度，并在承受意外重力时能自由坠落；其悬挂高度应使电缆或有矿车掉道时不致受撞击，在电缆撞击时，不致落在轨道或运输机上。3、电缆悬挂点的间距，水平巷道或倾斜进巷内不应超过 3 米，在立井井筒内不应超过 6 米。4、电缆不应挂在压风管或水管上，电缆不得遭受水淋或水滴，并严禁悬崖任何物件。电缆如果同压风、供水钢管在同一侧敷设时，必须在管子上方，并保持 0.3 米以上的距离，电缆同胶皮风筒等易燃性物品应分挂在巷道的两侧，否则相互之间应保持 0.3米以上的距离。运行中的电缆不准盘圈或盘 8 字形堆放，但采煤机电缆车上的电缆例外。5、井筒和巷道内的电话和信号电缆，应同电力电缆分挂在井巷两侧，如果受条件的限制，在井巷内，应敷设在距电力电缆0.3 米以外的地方，在巷道内，应敷设在电力电缆的上面，并保持在 0.1 米以外的地方。6、高低压电力电缆敷设在巷道内同一侧时，高低压电力电缆相互的间距应大于 0.1 米，高压同高压之间，低压同低压之间的距离不得小于 50 毫米。以便摘挂。7、井下巷道内的电缆，沿线每隔一定的距离（ 100—200米）和在拐弯或分支点处，应在吊钩或夹持放置位置上悬挂注有号码、用途、电压等的标志牌，以便认别。8、立井井巷中的所用的电缆，接头应设在是间水平巷道内，以便检修维护，如因事故需在井筒中设置接线盒，...
