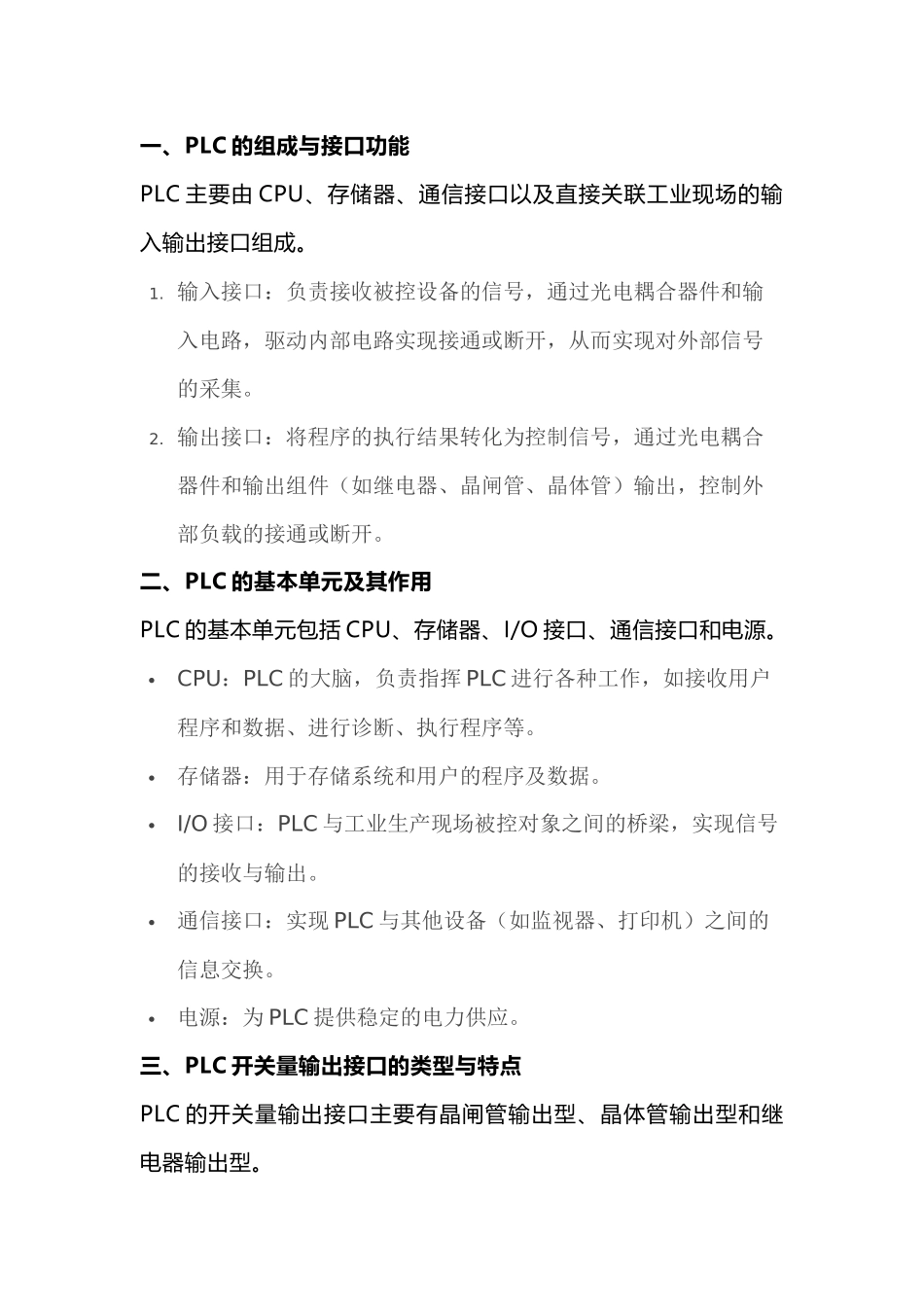

一、PLC 的组成与接口功能PLC 主要由 CPU、存储器、通信接口以及直接关联工业现场的输入输出接口组成。1. 输入接口:负责接收被控设备的信号,通过光电耦合器件和输入电路,驱动内部电路实现接通或断开,从而实现对外部信号的采集。2. 输出接口:将程序的执行结果转化为控制信号,通过光电耦合器件和输出组件(如继电器、晶闸管、晶体管)输出,控制外部负载的接通或断开。二、PLC 的基本单元及其作用PLC 的基本单元包括 CPU、存储器、I/O 接口、通信接口和电源。CPU:PLC 的大脑,负责指挥 PLC 进行各种工作,如接收用户程序和数据、进行诊断、执行程序等。存储器:用于存储系统和用户的程序及数据。I/O 接口:PLC 与工业生产现场被控对象之间的桥梁,实现信号的接收与输出。通信接口:实现 PLC 与其他设备(如监视器、打印机)之间的信息交换。电源:为 PLC 提供稳定的电力供应。三、PLC 开关量输出接口的类型与特点PLC 的开关量输出接口主要有晶闸管输出型、晶体管输出型和继电器输出型。晶闸管输出型:主要适用于交流负载,响应速度快,动作频率高。晶体管输出型:主要适用于直流负载,同样具有快速的响应速度和高的动作频率。继电器输出型:可适用于交、直流负载,但响应时间较长,动作频率较低。四、PLC 的结构类型及其特点PLC 按结构型式可分为整体式、模块式和叠装式。整体式:结构紧凑,价格低,适用于小型 PLC。模块式:配置灵活,方便扩展和维修,适用于中、大型 PLC。叠装式:结合了整体式和模块式的优点,配置灵活且体积小巧。五、PLC 的扫描周期及其影响因素PLC 的扫描周期包括内部处理、通信服务、输入处理、程序执行和输出处理五个阶段。扫描周期的长短受 CPU 运行速度、PLC 硬件配置和用户程序长度的影响。六、PLC 的用户程序执行方式PLC 采用循环扫描的方式执行用户程序,包括输入采样阶段、程序执行阶段和输出刷新阶段。七、PLC 与继电器控制系统的比较PLC 相比继电器控制系统具有以下优点:控制方法灵活,易于改变或增加控制要求。串行工作方式提高了系统的抗干扰能力。指令执行速度快,延时精度高。具有计数功能,可靠性和可维护性高。八、PLC 输出响应滞后的原因及提高 I/O 响应速度的方法PLC 的输出响应滞后主要由集中采样、集中输出的循环扫描工作方式引起。要提高 I/O 响应速度,可采用直接输入采样、输出刷新,或中断输入输出和智能化 I/O 接口...
