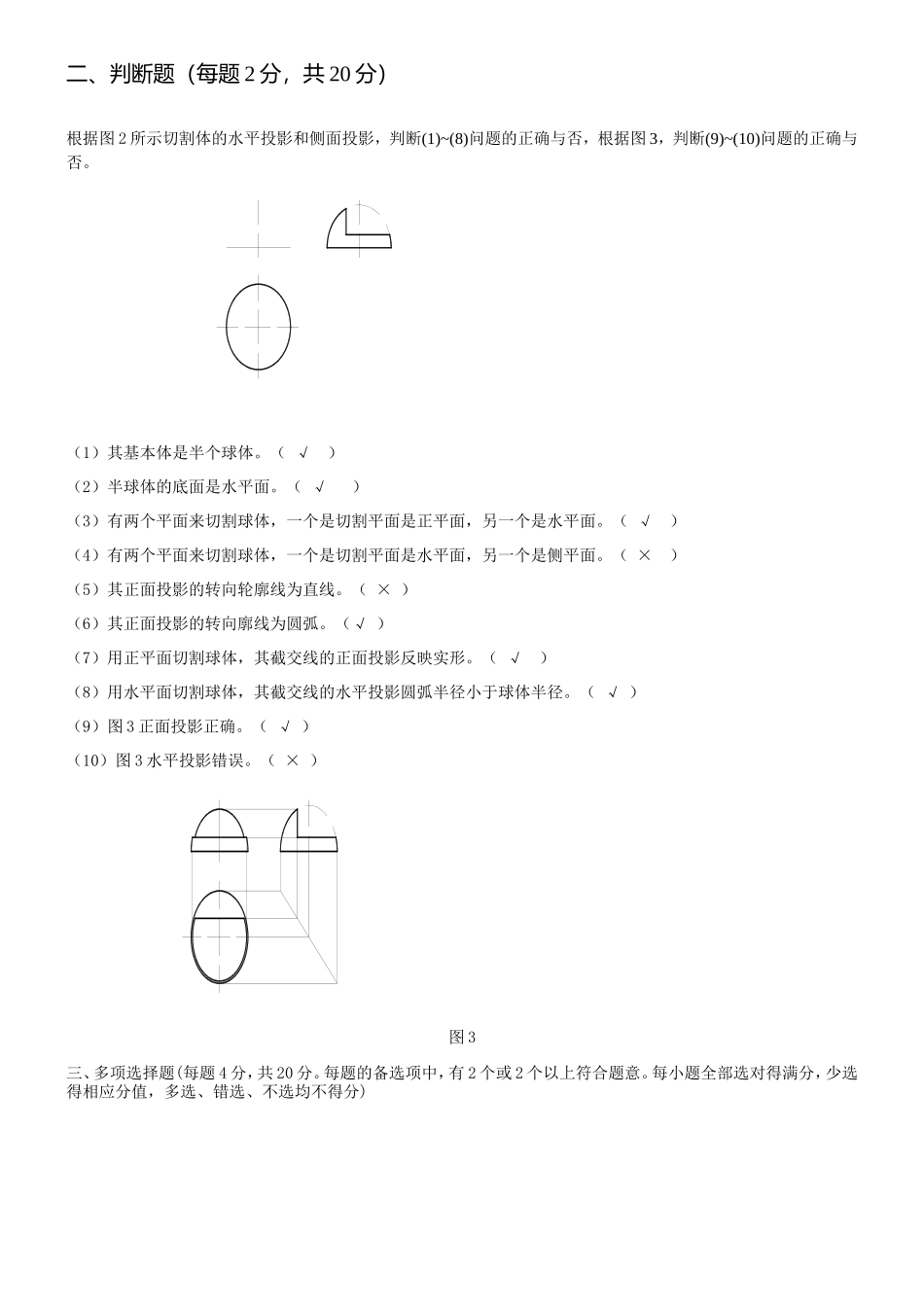

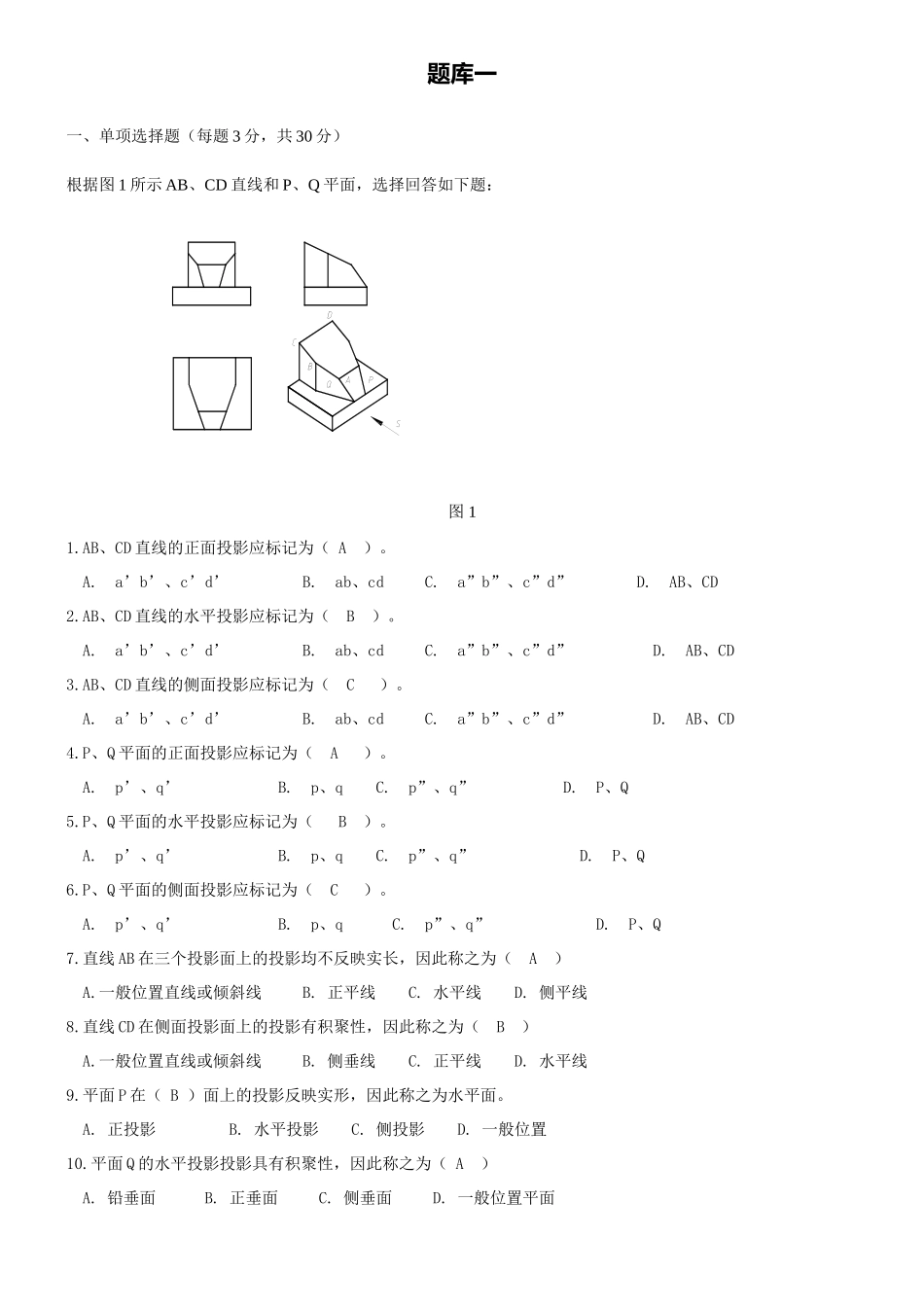

2018电大《机械制图》题库二、选择题1、下列符号中表示强制国家标准的是（C）。A．GB/TB．GB/ZC.GB2、不可见轮廓线采用（B）来绘制。A．粗实线B．虚线C.细实线3、下列比例当中表示放大比例的是（B）A．1：1B．2：1C.1：24、在标注球的直径时应在尺寸数字前加（C）A．RB．ΦC.SΦ4、下列比例当中表示缩小比例的是（C）A．1：1B．2：1C.1：25、机械制图中一般不标注单位，默认单位是（A）A．㎜B．㎝C.m6、下列尺寸正确标注的图形是(C)7、下列缩写词中表示均布的意思的是（B）A．SRB．EQSC.C8、角度尺寸在标注时，文字一律（A）书写A．水平B．垂直C.倾斜9、标题栏一般位于图纸的（A）A．右下角B．左下角C.右上角题库一一、单项选择题（每题3分，共30分）根据图1所示AB、CD直线和P、Q平面，选择回答如下题：图11.AB、CD直线的正面投影应标记为（A）。A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD2.AB、CD直线的水平投影应标记为（B）。A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD3.AB、CD直线的侧面投影应标记为（C）。A.a’b’、c’d’B.ab、cdC.a”b”、c”d”D.AB、CD4.P、Q平面的正面投影应标记为（A）。A.p’、q’B.p、qC.p”、q”D.P、Q5.P、Q平面的水平投影应标记为（B）。A.p’、q’B.p、qC.p”、q”D.P、Q6.P、Q平面的侧面投影应标记为（C）。A.p’、q’B.p、qC.p”、q”D.P、Q7.直线AB在三个投影面上的投影均不反映实长，因此称之为（A）A.一般位置直线或倾斜线B.正平线C.水平线D.侧平线8.直线CD在侧面投影面上的投影有积聚性，因此称之为（B）A.一般位置直线或倾斜线B.侧垂线C.正平线D.水平线9.平面P在（B）面上的投影反映实形，因此称之为水平面。A.正投影B.水平投影C.侧投影D.一般位置10.平面Q的水平投影投影具有积聚性，因此称之为（A）A.铅垂面B.正垂面C.侧垂面D.一般位置平面二、判断题（每题2分，共20分）根据图2所示切割体的水平投影和侧面投影，判断(1)~(8)问题的正确与否，根据图3，判断(9)~(10)问题的正确与否。（1）其基本体是半个球体。（√）（2）半球体的底面是水平面。（√）（3）有两个平面来切割球体，一个是切割平面是正平面，另一个是水平面。（√）（4）有两个平面来切割球体，一个是切割平面是水平面，另一个是侧平面。（×）（5）其正面投影的转向轮廓线为直线。（×）（6）其正面投影的转向廓线为圆弧。（√）（7）用正平面切割球体，其截交线的正面投影反映实形。（√）（8）用水平面切割球体，其截交线的水平投影圆弧半径小于球体半径。（√）（9）图3正面投影正确。（√）（10）图3水平投影错误。（×）图3三、多项选择题(每题4分，共20分。每题的备选项中，有2个或2个以上符合题意。每小题全部选对得满分，少选得相应分值，多选、错选、不选均不得分)图41.该组合体可分解为（ABE）较简单的几何形体。A、四孔底板B、竖立圆管C、前面带孔的空心圆柱，且空心圆柱上面不通D、凸台E、肋板2.该组合体的组成体间的组成形式有（ABD）。A、堆砌叠加式B、相交叠加式C、相切叠加D、截切式E、支承板相交3.该组合体主视图采用半剖视图的原因为（AB）。A、内外结构均需要表达B、主视图左右结构对称C、俯视图前后结构对称D、左视图前后结构对称E、主视图上下结构对称4.该组合体左视图应采用半剖视图的原因为（AD）。A、内外结构均需要表达B、主视图左右结构对称C、俯视图前后结构对称D、左视图前后结构对称E、主视图上下结构对称图55.图5是图4的左视图，采用半剖视图画法，画正确的部分有（ABCDE）。A、底板B、圆柱，圆柱孔转向轮廓线C、肋板D、剖面线E、相贯线，截交线四、综合题（共30分）读懂图6，回答下面问题。图61.该图所示为（A）类零件，一个视图是（B），另一个是（C）。该零件总长为（D），最大直径为（E）。左端部分直径为（F），轴向长度为20的圆柱，有倒角；右端部分是公称直径为14的(G)螺纹，有倒角；直径为20，轴向长度为28的圆柱上有一直径为（H）的通孔该零件中表面粗糙度最高为（K），最低为（L）A.轴B.主视图C．剖面图D．85E.26F．16G．普通粗牙H.8I．普通细牙J.盘K.3.2L.252.该零件尺寸主基准是轴心线和（A）。A.左端面B.右端...
